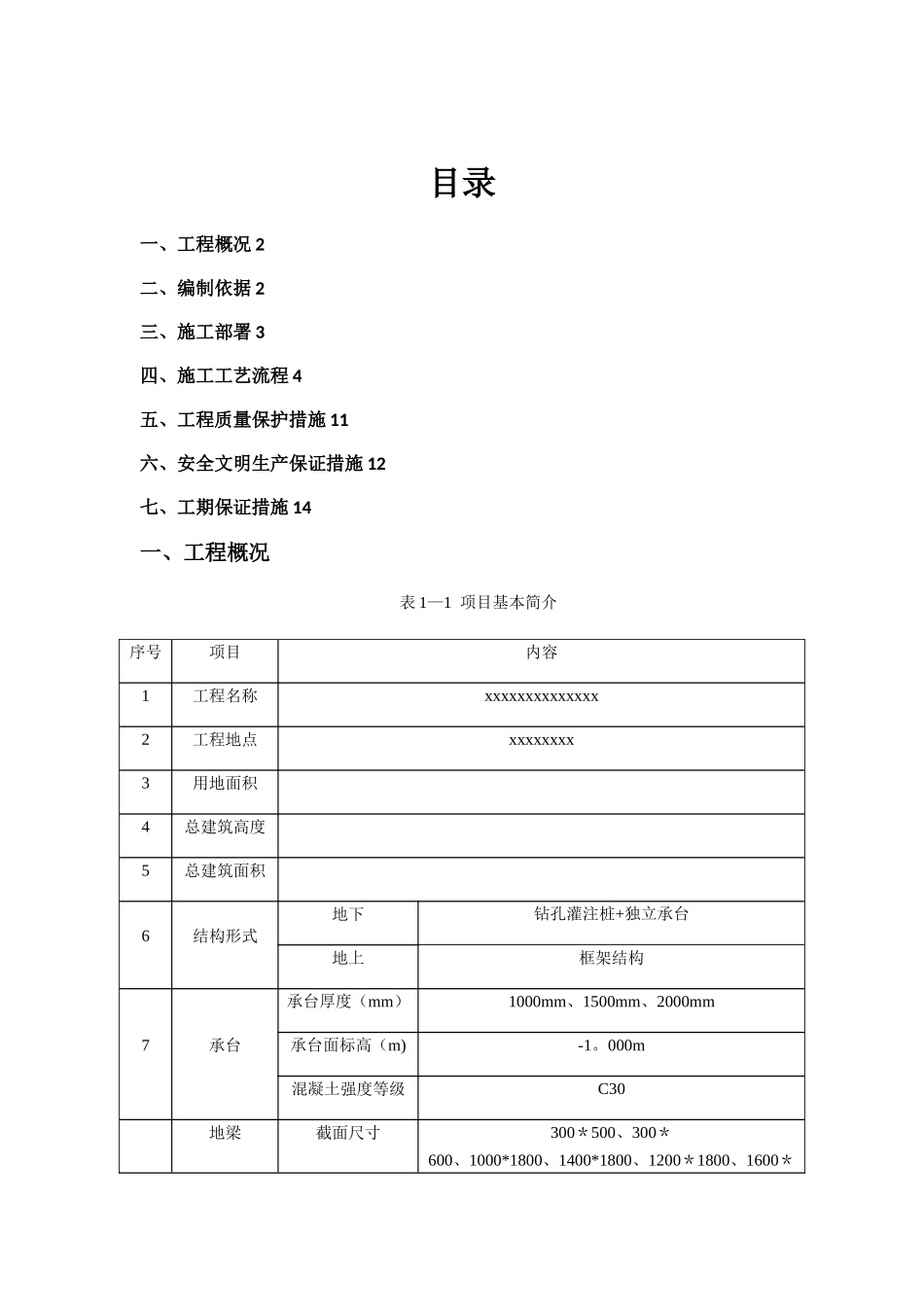

目录一、工程概况 2二、编制依据 2三、施工部署 3四、施工工艺流程 4五、工程质量保护措施 11六、安全文明生产保证措施 12七、工期保证措施 14一、工程概况表 1—1 项目基本简介序号项目内容1工程名称xxxxxxxxxxxxxx2工程地点xxxxxxxx3用地面积4总建筑高度5总建筑面积6结构形式地下钻孔灌注桩+独立承台地上框架结构7承台承台厚度（mm）1000mm、1500mm、2000mm承台面标高（m)-1。000m混凝土强度等级C30地梁截面尺寸300＊500、300＊600、1000*1800、1400*1800、1200＊1800、1600＊序号项目内容18008建设单位9设计单位10施工单位11勘察单位1． 钢筋砼部分：承台、承台连系梁 C30。本工程±0.000 相当于 85 高程 7.25m,承台底绝对标高为 26。800m,承台地梁顶标高为-1。000m。承台分为单桩、两桩、三桩、四桩，高程桩总计 29 根(含两根工程桩兼试桩)。桩顶嵌入承台 50mm,桩顶标高为-1。950m、-2。450m、-2。950m，桩端全截面进入持力层深度不小于 2m，采纳桩底后注浆,平均桩有效长度(不含凿桩）约为 42m。承台基础参数详见下表：序号承台承台桩数尺寸（长*宽）承台厚度承台数量1CT—1单桩1200*12001000142CT—2两桩1820*5400150013CT-3三桩1400＊5260200024CT—3a三桩1400＊6790200015CT-4四桩1400＊788020001二、编制依据1。本工程施工图纸;2。相关法律规范法律规范：《建筑工程施工质量统一验收标准》GB50300—2024；《建筑地基基础工程施工质量验收法律规范》GB50202-2024；《混凝土结构工程施工质量验收法律规范》GB50204-2024；图集 16G101 系列；三、施工部署1.总体部署待桩检完成后，承台基础梁开始施工。主要施工流程如下:2。机械配置具体施工机械配置详见下表：序号机械名称型号数量备注1挖掘机PC1201 台2钢筋切割机GD401 台3钢筋弯曲机GW—401 台4钢筋调直机BC—31 台5套丝机GHG321 台6电焊机BX3-3151 台7振捣棒HZ—502 个8圆盘锯MB1061 台9水泵2 台10锯桩机2 台3。劳动力安排 序号工种人数备注1杂工10人工清土2木工153钢筋工154混凝土工105电焊工26电工27现场看守人员2四、施工工艺流程1。施工准备工作① 桩基施工完毕，检测及验收合格;② 现场道路通畅；③ 材料机具及劳动力准备，厂家供应商准备；④ 熟悉图纸，尤其对特别部位处理。2.测量控制① 轴线测设.利用建设单位提供的控制点将各轴线采纳极坐标法全部予以定位，各控制轴线延长至基坑外，设置控制点，并用混凝土作好保护.② 承台地梁开挖线...
