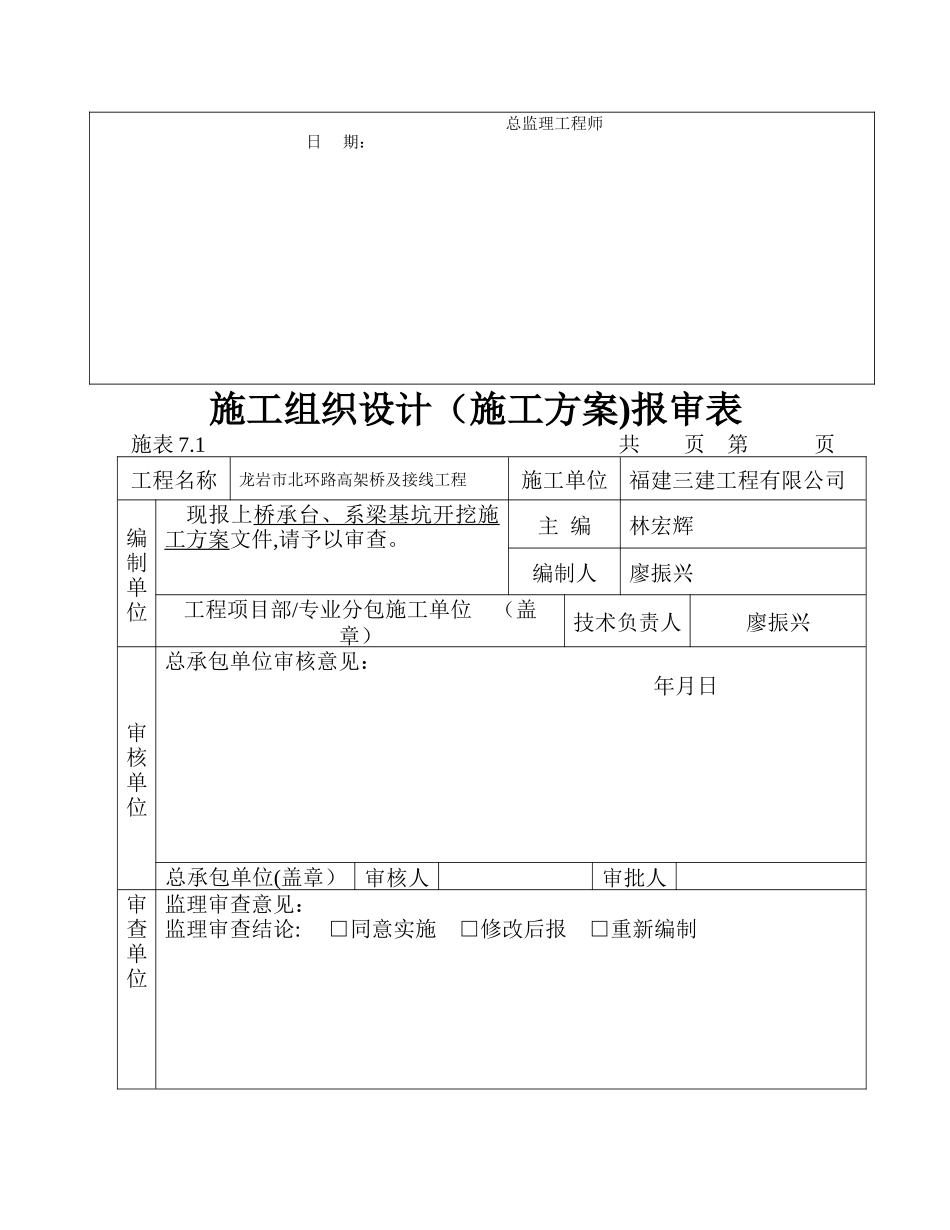

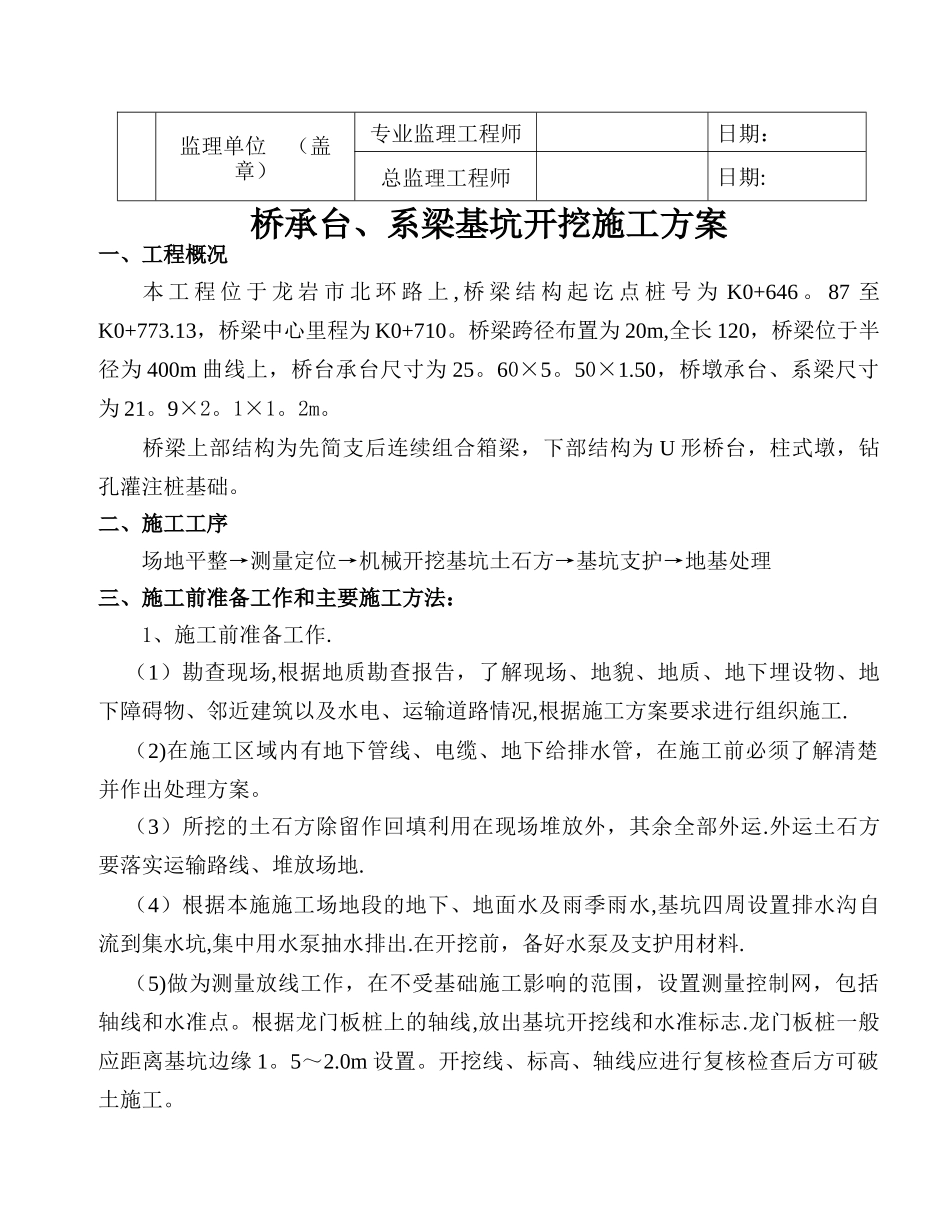

龙岩市北环路高架桥及接线工程桥基坑开挖施工方案福建三建工程有限公司 2024 年 4 月 20 日施工组织设计(方案)报审表工程名称:龙岩市北环路高架桥及接线工程致:龙岩市建设工程监理事务所 我方已根据施工合同的有关规定,完成了龙岩市北环路高架桥及接线工程的桥承台、系梁基坑开挖施工方案的编制,并经我单位上级技术负责人审查批准,请予审查.附:基坑开挖施工施工方案 承包单位(章) 项目经理 日 期: 专业监理工程师 日 期:总监理工程师 日 期:施工组织设计(施工方案)报审表施表 7.1 共 页 第 页工程名称龙岩市北环路高架桥及接线工程施工单位福建三建工程有限公司编制单位现报上桥承台、系梁基坑开挖施工方案文件,请予以审查。主 编林宏辉编制人廖振兴工程项目部/专业分包施工单位 (盖章)技术负责人廖振兴审核单位总承包单位审核意见:年月日总承包单位(盖章)审核人审批人审查单位监理审查意见:监理审查结论: □同意实施 □修改后报 □重新编制监理单位 (盖章)专业监理工程师日期:总监理工程师日期:桥承台、系梁基坑开挖施工方案一、工程概况本 工 程 位 于 龙 岩 市 北 环 路 上 , 桥 梁 结 构 起 讫 点 桩 号 为 K0+646 。 87 至K0+773.13,桥梁中心里程为 K0+710。桥梁跨径布置为 20m,全长 120,桥梁位于半径为 400m 曲线上,桥台承台尺寸为 25。60×5。50×1.50,桥墩承台、系梁尺寸为 21。9×2。1×1。2m。桥梁上部结构为先简支后连续组合箱梁,下部结构为 U 形桥台,柱式墩,钻孔灌注桩基础。二、施工工序场地平整→测量定位→机械开挖基坑土石方→基坑支护→地基处理三、施工前准备工作和主要施工方法:1、施工前准备工作.(1)勘查现场,根据地质勘查报告,了解现场、地貌、地质、地下埋设物、地下障碍物、邻近建筑以及水电、运输道路情况,根据施工方案要求进行组织施工.(2)在施工区域内有地下管线、电缆、地下给排水管,在施工前必须了解清楚并作出处理方案。(3)所挖的土石方除留作回填利用在现场堆放外,其余全部外运.外运土石方要落实运输路线、堆放场地.(4)根据本施施工场地段的地下、地面水及雨季雨水,基坑四周设置排水沟自流到集水坑,集中用水泵抽水排出.在开挖前,备好水泵及支护用材料.(5)做为测量放线工作,在不受基础施工影响的范围,设置测量控制网,包括轴线和水准点。根据龙门板桩上的轴线,放出基坑开挖线和水准标志.龙门板桩一般应距...
