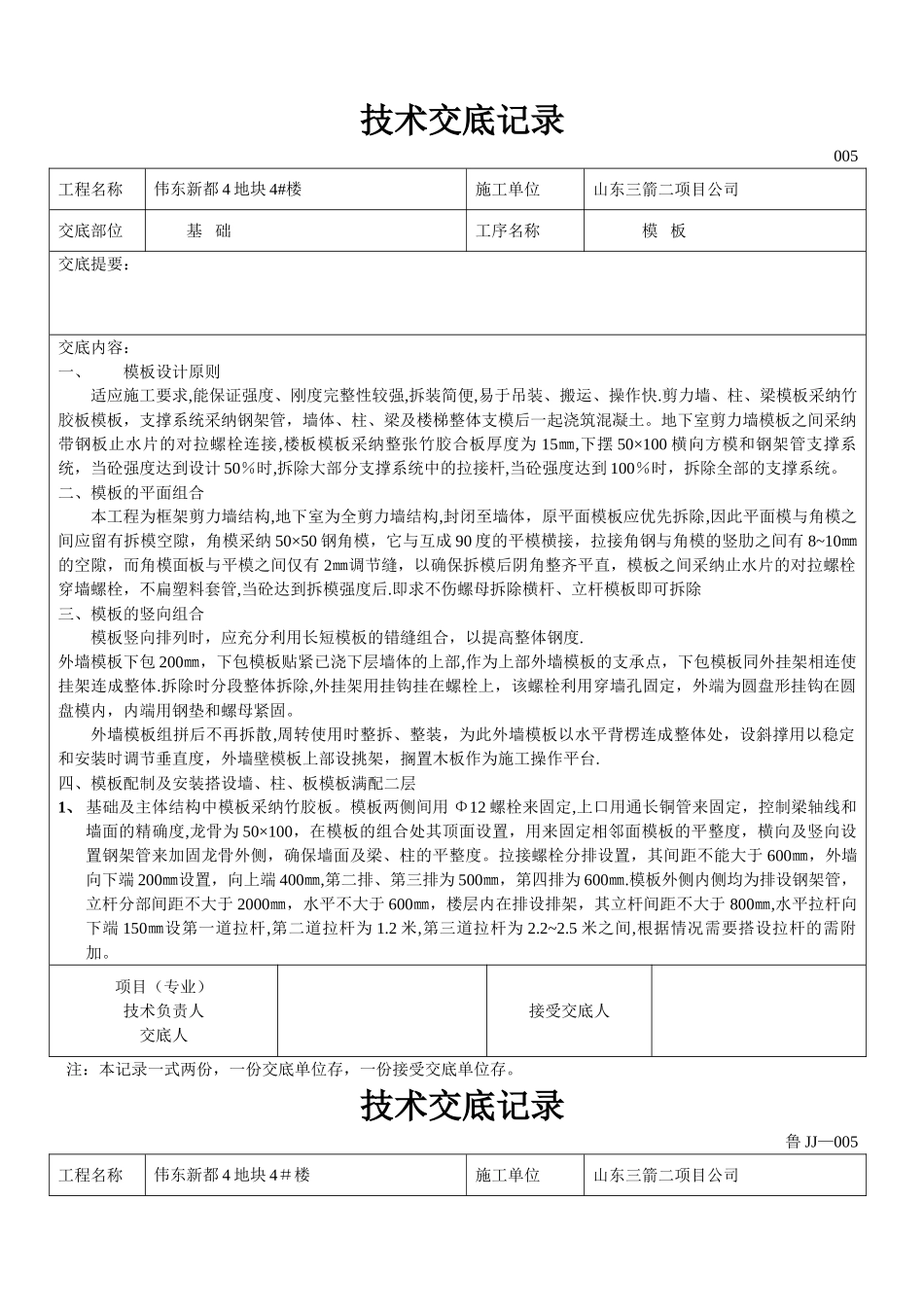

技术交底记录 005工程名称伟东新都 4 地块 4#楼施工单位山东三箭二项目公司交底部位基 础工序名称模 板交底提要：交底内容：一、模板设计原则适应施工要求,能保证强度、刚度完整性较强,拆装简便,易于吊装、搬运、操作快.剪力墙、柱、梁模板采纳竹胶板模板，支撑系统采纳钢架管，墙体、柱、梁及楼梯整体支模后一起浇筑混凝土。地下室剪力墙模板之间采纳带钢板止水片的对拉螺栓连接,楼板模板采纳整张竹胶合板厚度为 15㎜,下摆 50×100 横向方模和钢架管支撑系统，当砼强度达到设计 50％时,拆除大部分支撑系统中的拉接杆,当砼强度达到 100％时，拆除全部的支撑系统。二、模板的平面组合本工程为框架剪力墙结构,地下室为全剪力墙结构,封闭至墙体，原平面模板应优先拆除,因此平面模与角模之间应留有拆模空隙，角模采纳 50×50 钢角模，它与互成 90 度的平模横接，拉接角钢与角模的竖肋之间有 8~10㎜的空隙，而角模面板与平模之间仅有 2㎜调节缝，以确保拆模后阴角整齐平直，模板之间采纳止水片的对拉螺栓穿墙螺栓，不扁塑料套管,当砼达到拆模强度后.即求不伤螺母拆除横杆、立杆模板即可拆除三、模板的竖向组合模板竖向排列时，应充分利用长短模板的错缝组合，以提高整体钢度.外墙模板下包 200㎜，下包模板贴紧已浇下层墙体的上部,作为上部外墙模板的支承点，下包模板同外挂架相连使挂架连成整体.拆除时分段整体拆除,外挂架用挂钩挂在螺栓上，该螺栓利用穿墙孔固定，外端为圆盘形挂钩在圆盘模内，内端用钢垫和螺母紧固。外墙模板组拼后不再拆散,周转使用时整拆、整装，为此外墙模板以水平背楞连成整体处，设斜撑用以稳定和安装时调节垂直度，外墙壁模板上部设挑架，搁置木板作为施工操作平台.四、模板配制及安装搭设墙、柱、板模板满配二层1、 基础及主体结构中模板采纳竹胶板。模板两侧间用 Φ12 螺栓来固定,上口用通长铜管来固定，控制梁轴线和墙面的精确度,龙骨为 50×100，在模板的组合处其顶面设置，用来固定相邻面模板的平整度，横向及竖向设置钢架管来加固龙骨外侧，确保墙面及梁、柱的平整度。拉接螺栓分排设置，其间距不能大于 600㎜，外墙向下端 200㎜设置，向上端 400㎜,第二排、第三排为 500㎜，第四排为 600㎜.模板外侧内侧均为排设钢架管，立杆分部间距不大于 2000㎜，水平不大于 600㎜，楼层内在排设排架，其立杆间距不大于 800㎜,水平拉杆向下端 150㎜设第一道拉杆,第二道拉杆为 1.2 米,第三道拉杆为 ...
