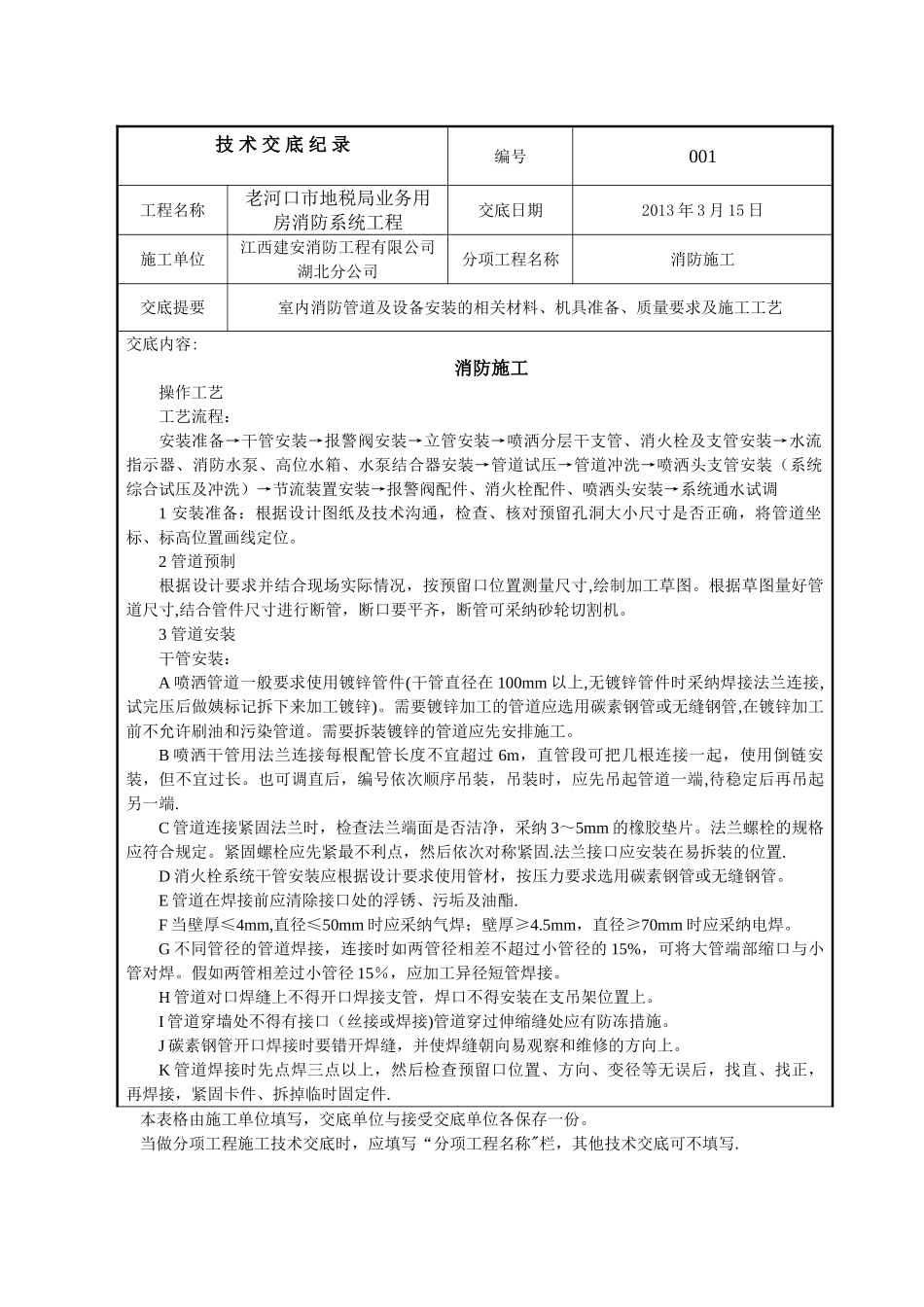

技 术 交 底 纪 录编号001工程名称老河口市地税局业务用房消防系统工程交底日期2013 年 3 月 15 日施工单位江西建安消防工程有限公司湖北分公司分项工程名称消防施工交底提要室内消防管道及设备安装的相关材料、机具准备、质量要求及施工工艺交底内容:消防施工操作工艺 工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调1 安装准备：根据设计图纸及技术沟通，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位
2 管道预制根据设计要求并结合现场实际情况，按预留口位置测量尺寸,绘制加工草图
根据草图量好管道尺寸,结合管件尺寸进行断管，断口要平齐，断管可采纳砂轮切割机
3 管道安装干管安装：A 喷洒管道一般要求使用镀锌管件(干管直径在 100mm 以上,无镀锌管件时采纳焊接法兰连接,试完压后做姨标记拆下来加工镀锌)
需要镀锌加工的管道应选用碳素钢管或无缝钢管,在镀锌加工前不允许刷油和污染管道
需要拆装镀锌的管道应先安排施工
B 喷洒干管用法兰连接每根配管长度不宜超过 6m，直管段可把几根连接一起，使用倒链安装，但不宜过长
也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端,待稳定后再吊起另一端
C 管道连接紧固法兰时，检查法兰端面是否洁净，采纳 3～5mm 的橡胶垫片
法兰螺栓的规格应符合规定
紧固螺栓应先紧最不利点，然后依次对称紧固
法兰接口应安装在易拆装的位置
D 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管
E 管道在焊接前应清除接口处的浮锈、污垢及油酯
F 当壁厚≤4mm,直径≤50mm 时应采纳气焊；壁厚≥4
5mm，直径
