抓斗式挖泥船施工方案

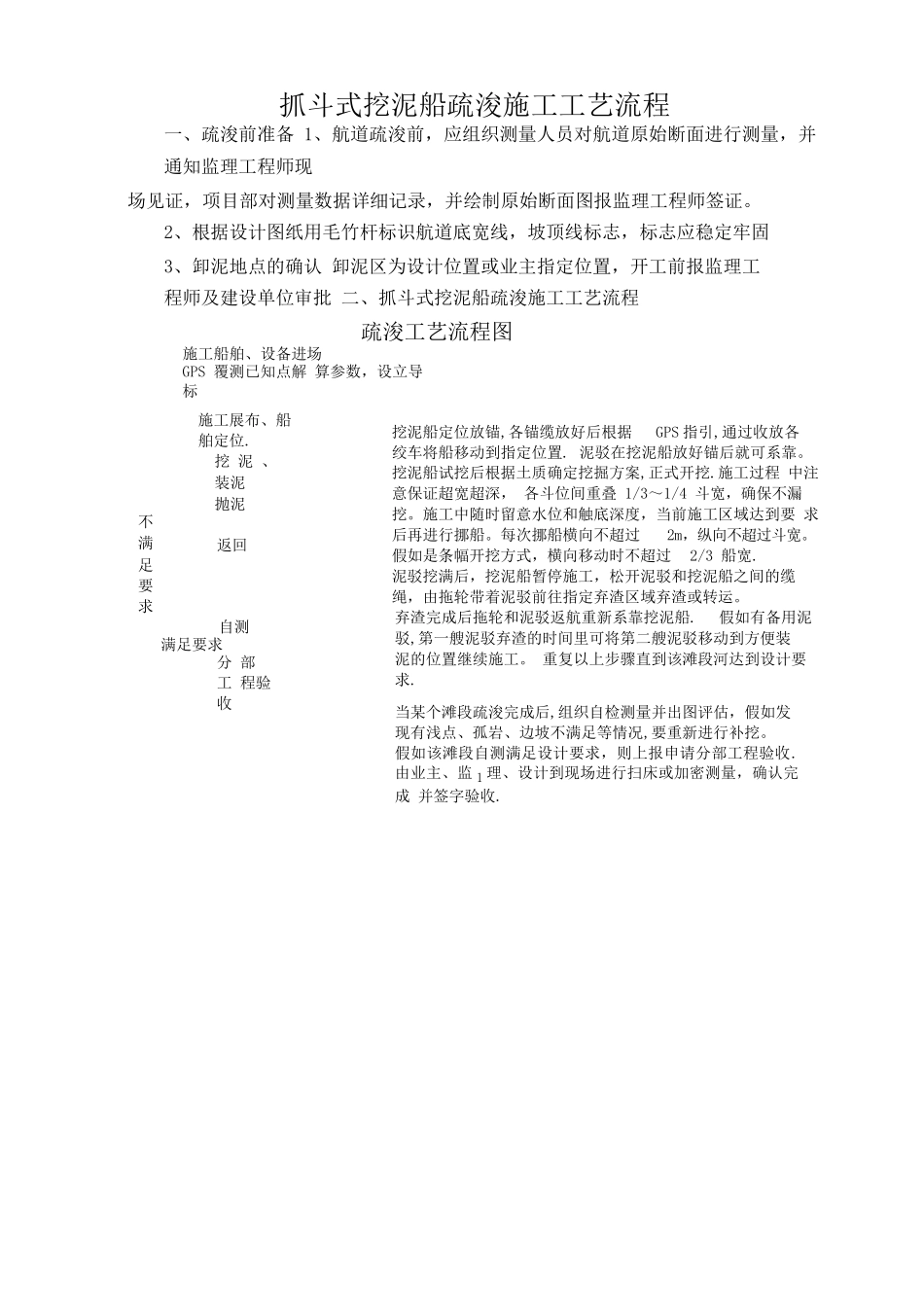

抓斗式挖泥船施工方案_第1页
1/7
抓斗式挖泥船施工方案_第2页
2/7

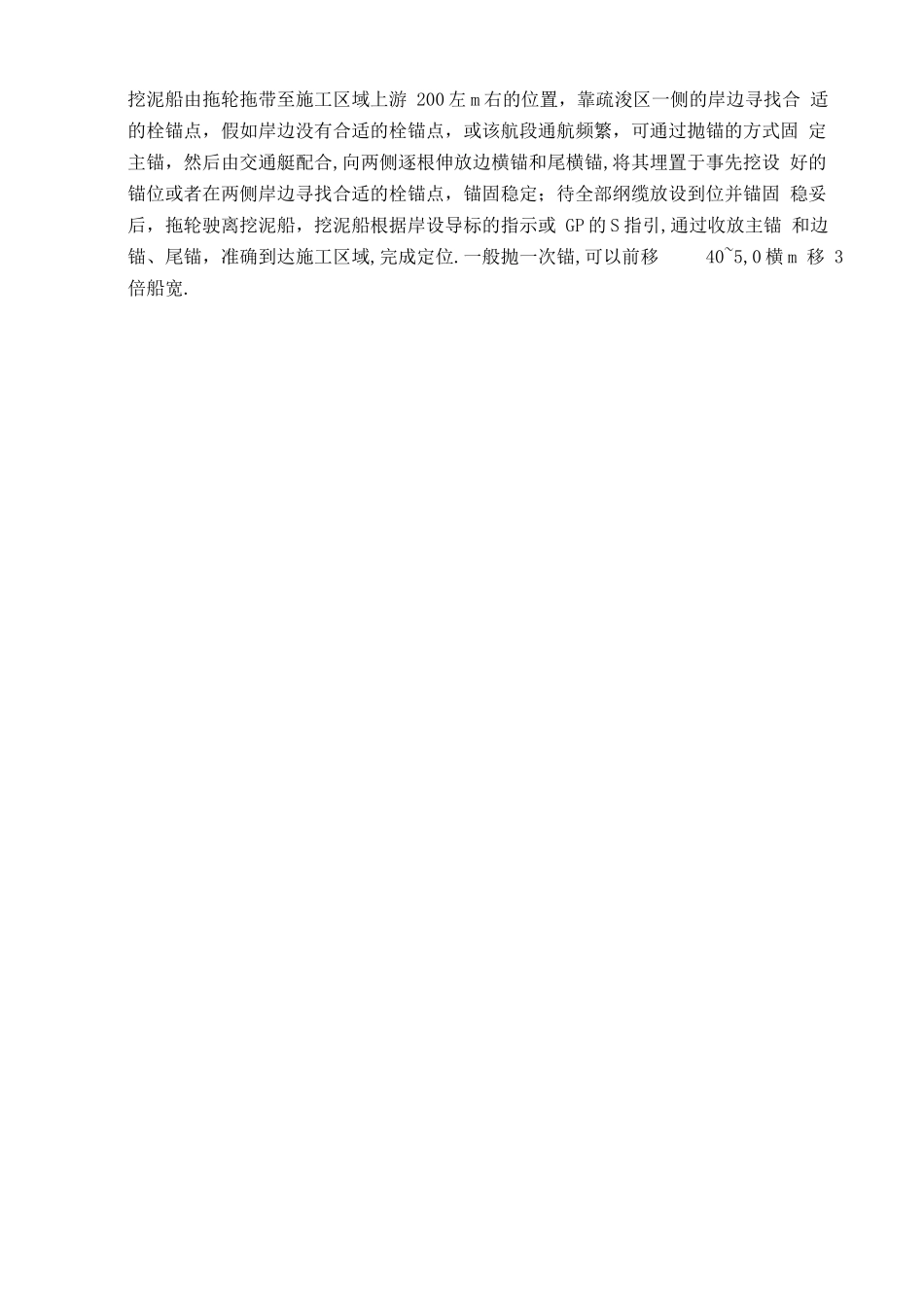

抓斗式挖泥船施工方案_第3页
3/7
抓斗式挖泥船疏浚施工工艺流程一、疏浚前准备 1、航道疏浚前,应组织测量人员对航道原始断面进行测量,并通知监理工程师现场见证,项目部对测量数据详细记录,并绘制原始断面图报监理工程师签证。 2、根据设计图纸用毛竹杆标识航道底宽线,坡顶线标志,标志应稳定牢固3、卸泥地点的确认 卸泥区为设计位置或业主指定位置,开工前报监理工程师及建设单位审批 二、抓斗式挖泥船疏浚施工工艺流程疏浚工艺流程图施工船舶、设备进场GPS 覆测已知点解 算参数,设立导标施工展布、船 舶定位.挖 泥 、 装泥抛泥不满返回足 要 求自测满足要求分 部 工 程验收挖泥船定位放锚,各锚缆放好后根据GPS 指引,通过收放各 绞车将船移动到指定位置. 泥驳在挖泥船放好锚后就可系靠。挖泥船试挖后根据土质确定挖掘方案,正式开挖.施工过程 中注意保证超宽超深, 各斗位间重叠 1/3~1/4 斗宽,确保不漏 挖。施工中随时留意水位和触底深度,当前施工区域达到要 求后再进行挪船。每次挪船横向不超过2m,纵向不超过斗宽。 假如是条幅开挖方式,横向移动时不超过2/3 船宽.泥驳挖满后,挖泥船暂停施工,松开泥驳和挖泥船之间的缆 绳,由拖轮带着泥驳前往指定弃渣区域弃渣或转运。弃渣完成后拖轮和泥驳返航重新系靠挖泥船.假如有备用泥 驳,第一艘泥驳弃渣的时间里可将第二艘泥驳移动到方便装 泥的位置继续施工。 重复以上步骤直到该滩段河达到设计要 求.当某个滩段疏浚完成后,组织自检测量并出图评估,假如发 现有浅点、孤岩、边坡不满足等情况,要重新进行补挖。假如该滩段自测满足设计要求,则上报申请分部工程验收. 由业主、监 1 理、设计到现场进行扫床或加密测量,确认完成 并签字验收.1、施工机具 疏浚作业采纳抓斗式挖泥船,配合拖轮及开底泥驳进行。2、放样:根据设计资料,利用全站仪或 GP 进 S 行放样.假如采纳全站仪,需要在 一岸或两岸放设四组导标,设立显著标志,分别标示控制作业区的四个角点,以便于 施工船上操作人员随时掌握疏浚位置,准确控制施工作业范围。假如采纳 GP,S 可以不 用设立导标,但是事先必须到设计提供的已知点覆点解算参数,然后通过软件上显示 的船位调整船舶的位置.3、定位 挖泥船在水较浅土质较松软的地方可以通过放下定位桩定位.但考虑到所施工的河段属于山区河流,水深河床硬,必须要通过放锚来定位。一般来说,在有明显流向 的内河只要五根锚缆就可以准确的定位挖泥。我项目部所用的挖泥...
