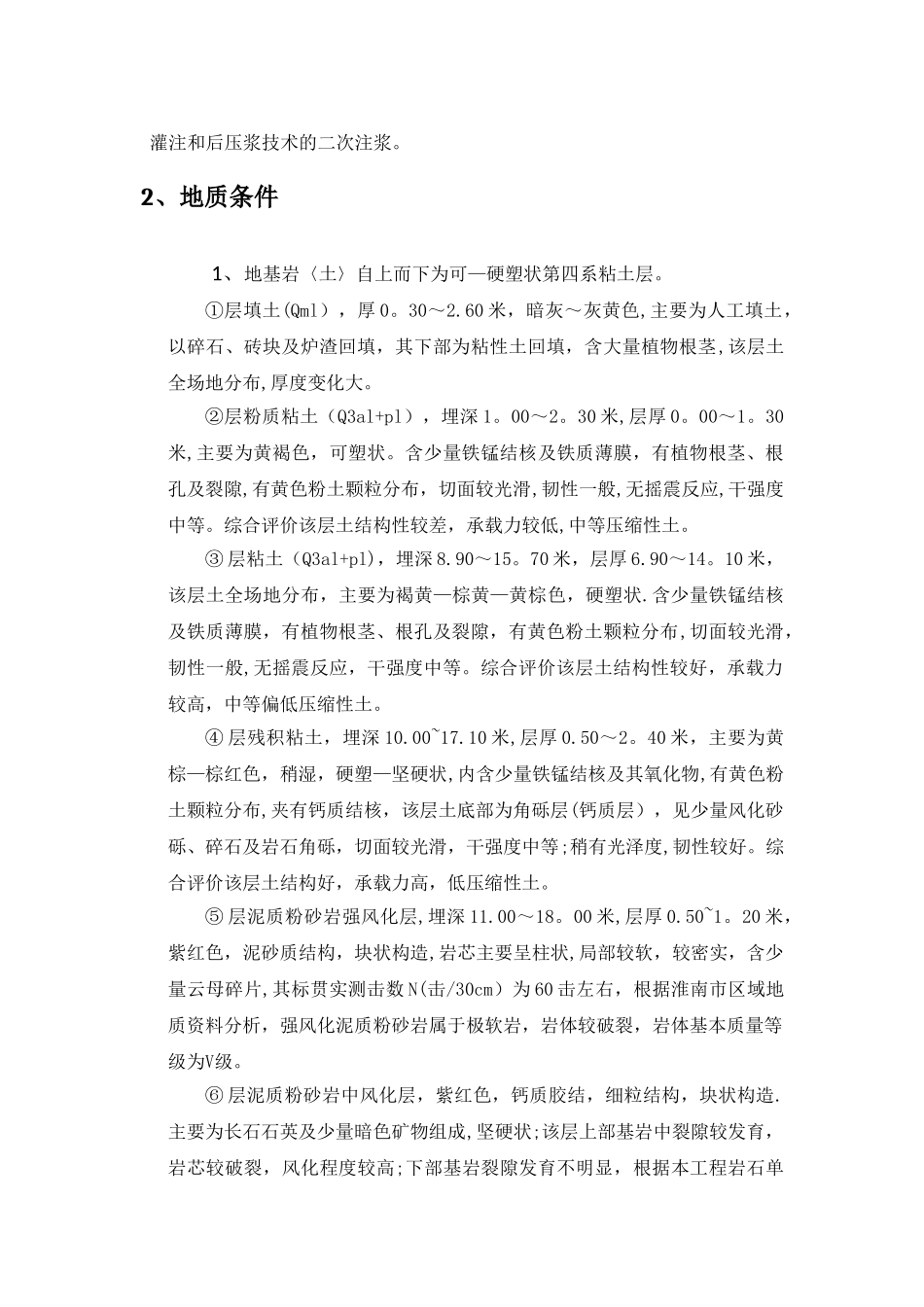

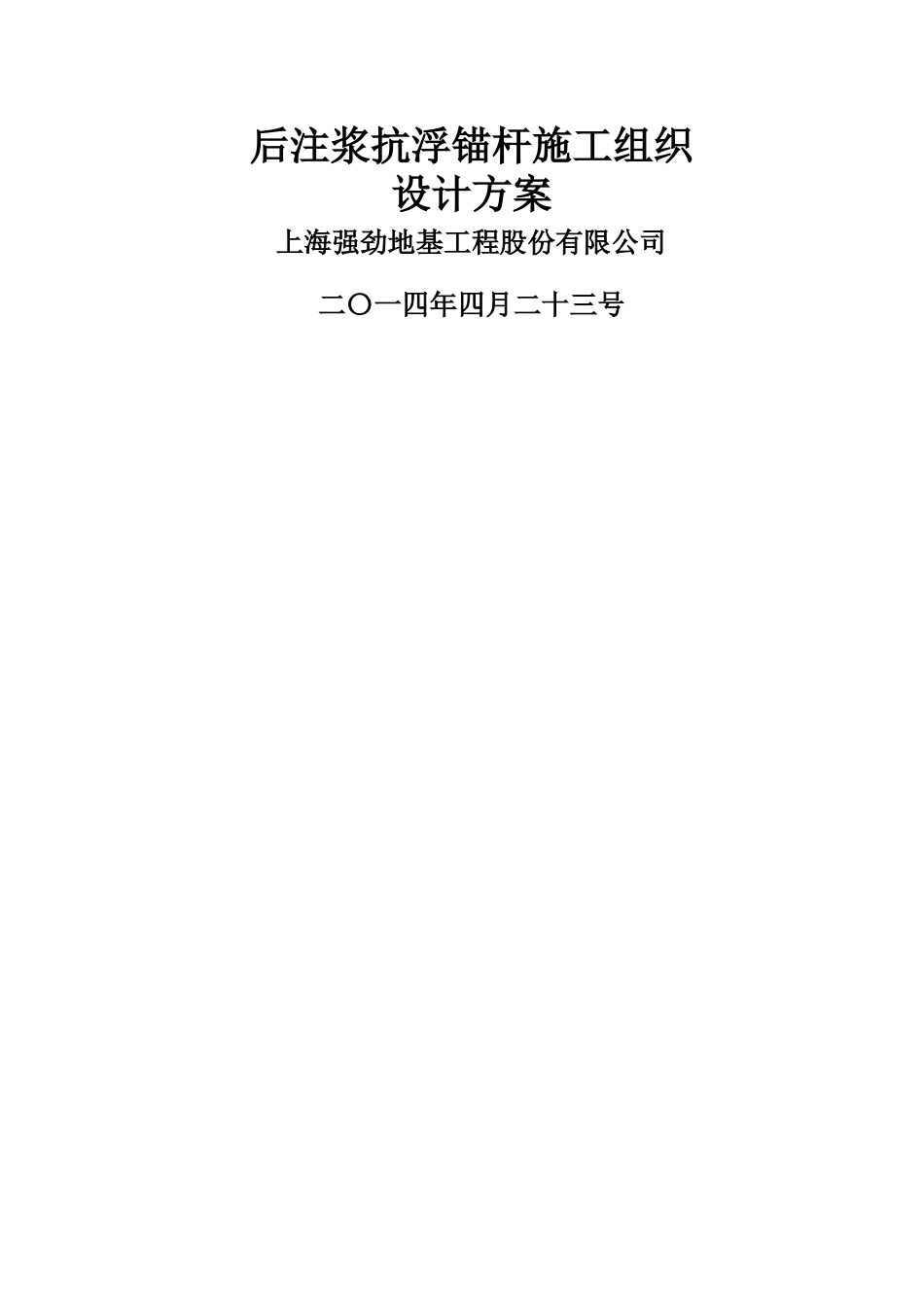

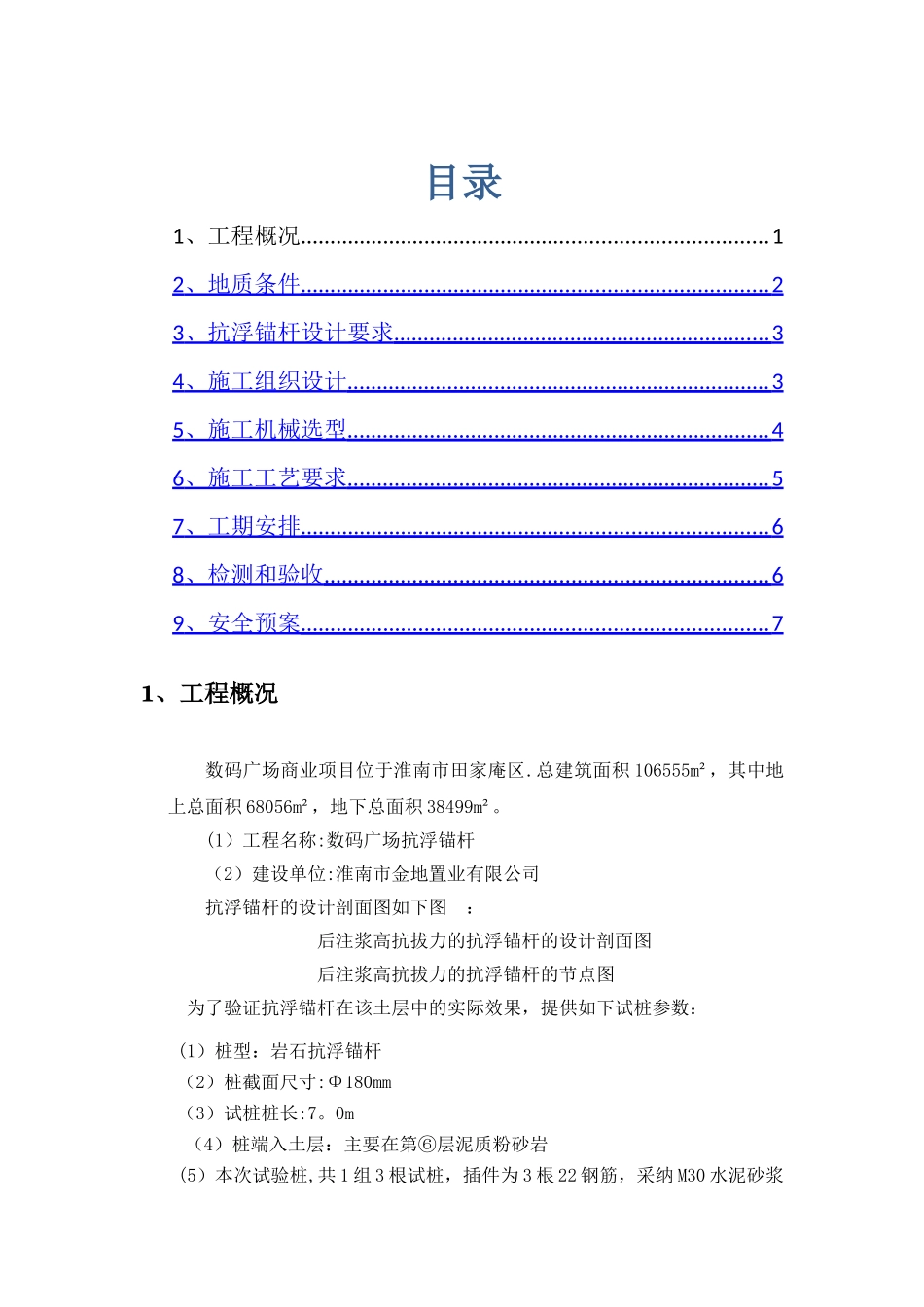

后注浆抗浮锚杆施工组织设计方案上海强劲地基工程股份有限公司二〇一四年四月二十三号目录1、工程概况...............................................................................12 、地质条件 ............................................................................... 2 3 、抗浮锚杆设计要求 ................................................................ 3 4 、施工组织设计 ........................................................................ 3 5 、施工机械选型 ........................................................................ 4 6 、施工工艺要求 ........................................................................ 5 7 、工期安排 ............................................................................... 6 8 、检测和验收 ........................................................................... 6 9 、安全预案 ............................................................................... 7 1、工程概况数码广场商业项目位于淮南市田家庵区.总建筑面积 106555m²，其中地上总面积 68056m²，地下总面积 38499m²。(1）工程名称:数码广场抗浮锚杆（2）建设单位:淮南市金地置业有限公司抗浮锚杆的设计剖面图如下图 ：后注浆高抗拔力的抗浮锚杆的设计剖面图后注浆高抗拔力的抗浮锚杆的节点图为了验证抗浮锚杆在该土层中的实际效果，提供如下试桩参数：(1）桩型：岩石抗浮锚杆（2）桩截面尺寸:Φ180mm（3）试桩桩长:7。0m （4）桩端入土层：主要在第⑥层泥质粉砂岩(5）本次试验桩,共 1 组 3 根试桩，插件为 3 根 22 钢筋，采纳 M30 水泥砂浆灌注和后压浆技术的二次注浆。2、地质条件1、地基岩〈土〉自上而下为可—硬塑状第四系粘土层。①层填土(Qml），厚 0。30～2.60 米，暗灰～灰黄色,主要为人工填土，以碎石、砖块及炉渣回填，其下部为粘性土回填，含大量植物根茎,该层土全场地分布,厚度变化大。②层粉质粘土（Q3al+pl），埋深 1。00～2。30 米,层厚 0。00～1。30米,主要为黄褐色，可塑状。含少量铁锰结核及铁质薄膜，有植物根茎、根孔及裂隙,有黄色粉土颗粒分布，切面较光滑,韧性一般,无摇震反应,干强度中等。综合评价该层土结构性较差，承载力较低,中等压缩性土。③ 层粘土（Q3al+pl)，埋深 8....
