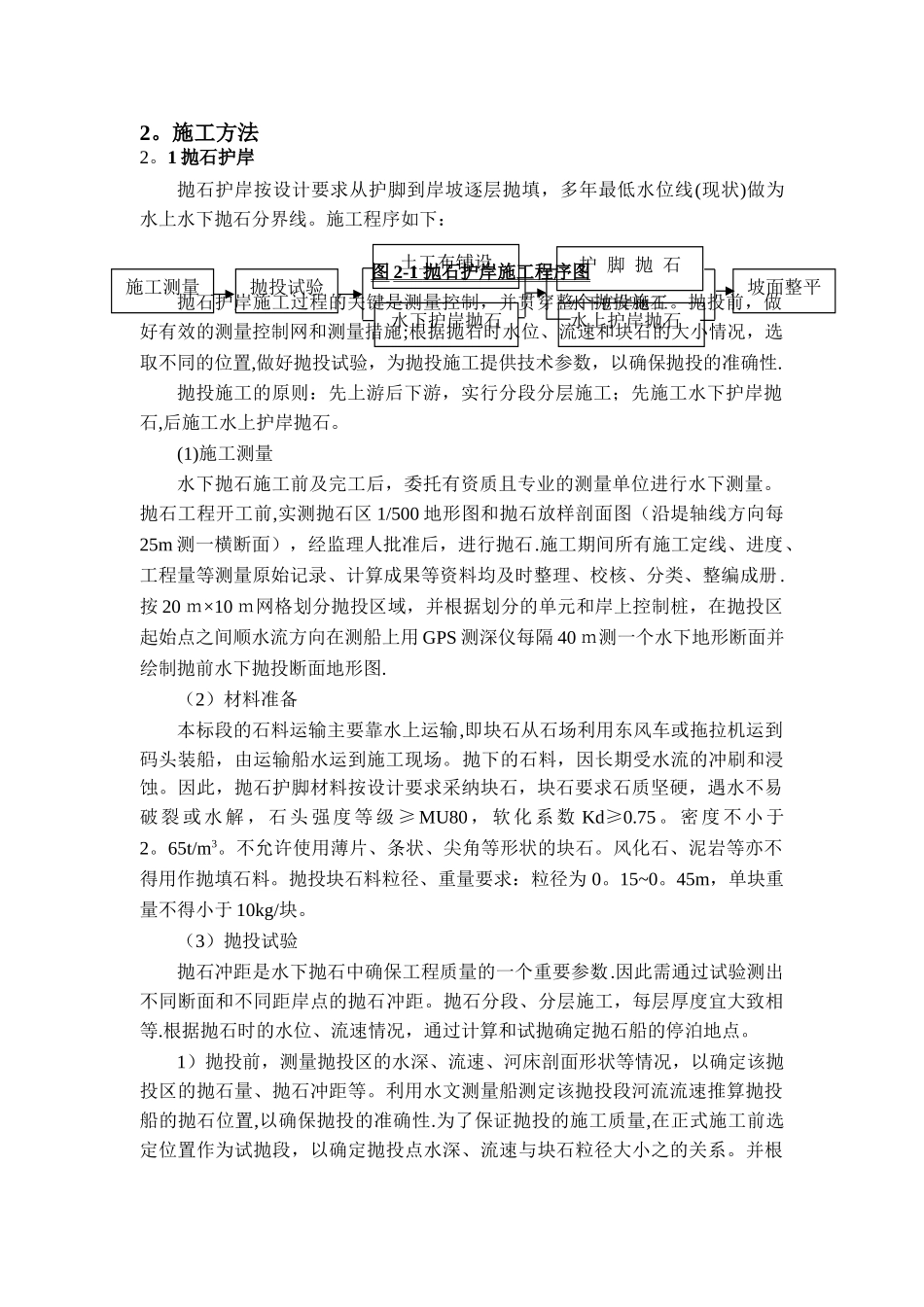

2。施工方法2。1 抛石护岸抛石护岸按设计要求从护脚到岸坡逐层抛填,多年最低水位线(现状)做为水上水下抛石分界线。施工程序如下:图 2-1 抛石护岸施工程序图 抛石护岸施工过程的关键是测量控制,并贯穿整个抛投施工。抛投前,做好有效的测量控制网和测量措施;根据抛石时水位、流速和块石的大小情况,选取不同的位置,做好抛投试验,为抛投施工提供技术参数,以确保抛投的准确性.抛投施工的原则:先上游后下游,实行分段分层施工;先施工水下护岸抛石,后施工水上护岸抛石。(1)施工测量水下抛石施工前及完工后,委托有资质且专业的测量单位进行水下测量。抛石工程开工前,实测抛石区 1/500 地形图和抛石放样剖面图(沿堤轴线方向每25m 测一横断面),经监理人批准后,进行抛石.施工期间所有施工定线、进度、工程量等测量原始记录、计算成果等资料均及时整理、校核、分类、整编成册 .按 20 m×10 m网格划分抛投区域,并根据划分的单元和岸上控制桩,在抛投区起始点之间顺水流方向在测船上用 GPS 测深仪每隔 40 m测一个水下地形断面并绘制抛前水下抛投断面地形图.(2)材料准备本标段的石料运输主要靠水上运输,即块石从石场利用东风车或拖拉机运到码头装船,由运输船水运到施工现场。抛下的石料,因长期受水流的冲刷和浸蚀。因此,抛石护脚材料按设计要求采纳块石,块石要求石质坚硬,遇水不易破 裂 或 水 解 , 石 头 强 度 等 级 ≥ MU80 , 软 化 系 数 Kd≥0.75 。 密 度 不 小 于2。65t/m3。不允许使用薄片、条状、尖角等形状的块石。风化石、泥岩等亦不得用作抛填石料。抛投块石料粒径、重量要求:粒径为 0。15~0。45m,单块重量不得小于 10kg/块。(3)抛投试验抛石冲距是水下抛石中确保工程质量的一个重要参数.因此需通过试验测出不同断面和不同距岸点的抛石冲距。抛石分段、分层施工,每层厚度宜大致相等.根据抛石时的水位、流速情况,通过计算和试抛确定抛石船的停泊地点。1)抛投前,测量抛投区的水深、流速、河床剖面形状等情况,以确定该抛投区的抛石量、抛石冲距等。利用水文测量船测定该抛投段河流流速推算抛投船的抛石位置,以确保抛投的准确性.为了保证抛投的施工质量,在正式施工前选定位置作为试抛段,以确定抛投点水深、流速与块石粒径大小之的关系。并根施工测量抛投试验水下护岸抛石坡面整平护 脚 抛 石水下护岸抛石土工布铺设水上护岸抛石据现场变化情况,决定抛投试验的位置及次...
