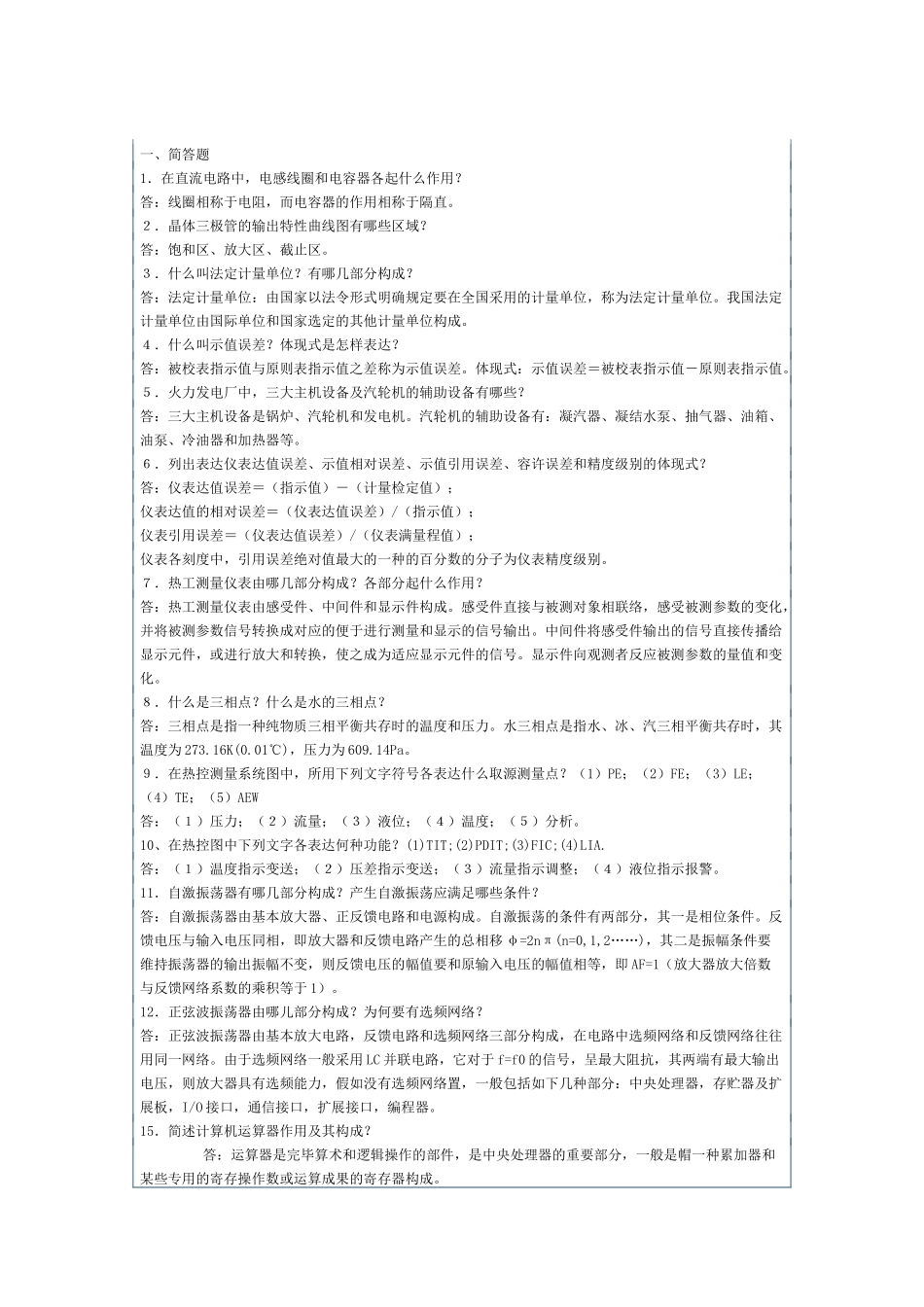

《热工仪表及自动化》课程总复习题及答案热工一、简答题1．在直流电路中，电感线圈和电容器各起什么作用？答：线圈相称于电阻，而电容器的作用相称于隔直。２．晶体三极管的输出特性曲线图有哪些区域？答：饱和区、放大区、截止区。３．什么叫法定计量单位？有哪几部分构成？答：法定计量单位：由国家以法令形式明确规定要在全国采用的计量单位，称为法定计量单位。我国法定计量单位由国际单位和国家选定的其他计量单位构成。４．什么叫示值误差？体现式是怎样表达？答：被校表指示值与原则表指示值之差称为示值误差。体现式：示值误差＝被校表指示值－原则表指示值。５．火力发电厂中，三大主机设备及汽轮机的辅助设备有哪些？答：三大主机设备是锅炉、汽轮机和发电机。汽轮机的辅助设备有：凝汽器、凝结水泵、抽气器、油箱、油泵、冷油器和加热器等。６．列出表达仪表达值误差、示值相对误差、示值引用误差、容许误差和精度级别的体现式？答：仪表达值误差＝（指示值）－（计量检定值）；仪表达值的相对误差＝（仪表达值误差）/（指示值）；仪表引用误差＝（仪表达值误差）/（仪表满量程值）；仪表各刻度中，引用误差绝对值最大的一种的百分数的分子为仪表精度级别。７．热工测量仪表由哪几部分构成？各部分起什么作用？答：热工测量仪表由感受件、中间件和显示件构成。感受件直接与被测对象相联络，感受被测参数的变化，并将被测参数信号转换成对应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传播给显示元件，或进行放大和转换，使之成为适应显示元件的信号。显示件向观测者反应被测参数的量值和变化。８．什么是三相点？什么是水的三相点？答：三相点是指一种纯物质三相平衡共存时的温度和压力。水三相点是指水、冰、汽三相平衡共存时，其温度为 273.16K(0.01℃)，压力为 609.14Pa。９．在热控测量系统图中，所用下列文字符号各表达什么取源测量点？（1）PE；（2）FE；（3）LE；（4）TE；（5）AEW答：（１）压力；（２）流量；（３）液位；（４）温度；（５）分析。10、在热控图中下列文字各表达何种功能？(1)TIT;(2)PDIT;(3)FIC;(4)LIA.答：（１）温度指示变送；（２）压差指示变送；（３）流量指示调整；（４）液位指示报警。11．自激振荡器有哪几部分构成？产生自激振荡应满足哪些条件？答：自激振荡器由基本放大器、正反馈电路和电源构成。自激振荡的条件有两部分，其一是相位条件。反馈电压与输入电压同相，即放大器...
