报告厅满堂红脚手架专项施工方案

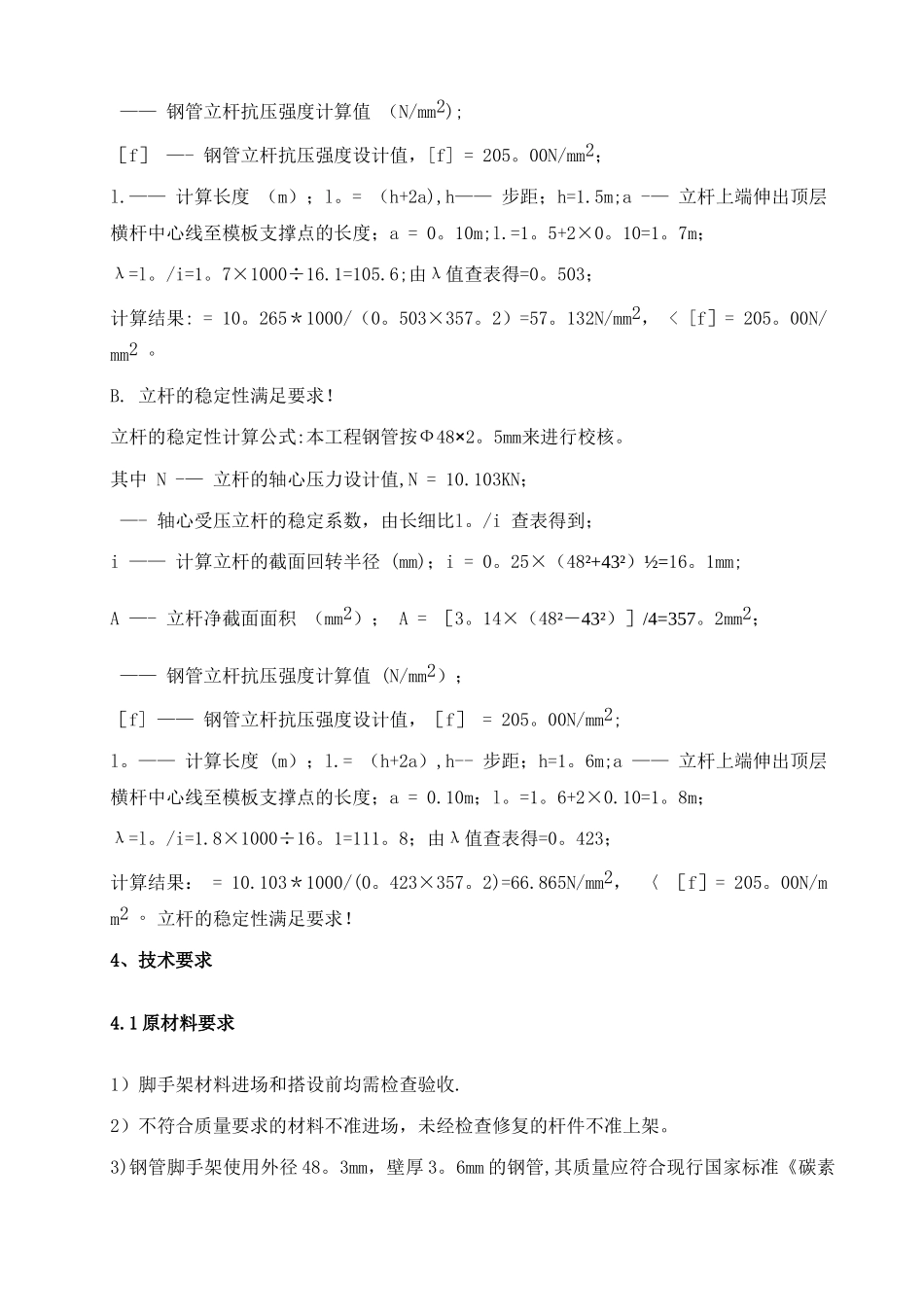

1、编制依据1。1《建筑施工计算手册》；1.2《钢结构设计法律规范》GB50017—2024；1.3《建筑结构荷载法律规范》GB50009—2001;1.4《建筑施工脚手架有用手册》;1。5《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024；1。6《电力建设安全工作规程》DL5009。1-2024；1.7 本公司制定的《编制施工组织设计、施工方案管理办法》；3、满堂红脚手架设计3。1 设计概况A: 培训中心及档案馆 B 区报告厅前台 2—18~2—4 区域、模拟陈列区 2—9～2—10、2—12～2—13 区域以及 C 区庭院 3—6~3—7、3-11～3—13 区域 ,根据现场高度需搭设的”满堂红”脚手架体系为:高度 10.5m，分 7 步，步距 1。5m,立杆间距 1.2×1.2m。架体高宽比≤2。0，结构跨数不少于 4—5 跨.B:综合办公楼千人报告大厅前门厅部位，根据现场高度需搭设的”满堂红"脚手架体系为:高度 9。6m,分 6 步，步距 1.6m，立杆间距 1。2×1。2m.架体高宽比≤2.0，结构跨数不少于 4-5 跨。3。2 立杆轴向压力设计值计算作用于支架的荷载包括静荷载和活荷载.A。静荷载标准值包括以下内容:(1）脚手架钢管的自重()：NG1 = 0.149KN/m×10.500m=1。565KN（2）栏杆的自重（KN):NG2 = 0。170KN/㎡×1。200m×1。200m=0.245KN（3)脚手板自重(KN):NG3 = 0.350KN/㎡×1。200m×1。200m=0。504KN（4）堆放荷载（KN）：NG4 = 2。000KN/㎡×1。200m×1.200m=2。880KN经计算得出，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5。194KN.B。静荷载标准值包括以下内容:(1）脚手架钢管的自重（)：NG1 = 0.149KN/m×9.600m=1。430KN(2)栏杆的自重（KN）：NG2 = 0.170KN/㎡×1。200m×1。200m=0。245KN(3）脚手板自重(KN)：NG3 = 0。350KN/㎡×1。200m×1.200m=0。504KN（4）堆放荷载（KN):NG4 = 2。000KN/㎡×1。200m×1。200m=2。880KN经计算得出，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5。059KN。活荷载为施工荷载标准值产生的荷载。A。经计算得出,活荷载标准值NQ = 2。000KN/㎡×1。200m×1.200m=2。880KNB。经计算得出，活荷载标准值NQ = 2。000KN/㎡×1。200m×1。200m=2。880KN不考虑风荷载时，立杆的轴向压力设计值计算公式A. N = 1.2NG + 1。4NQ=1。2×5。194+1。4×2.880=10。265KNB. N = 1。2NG + 1。4NQ=1.2×5.059+1.4×2。880=10。103KN3。3 立杆的稳定性计算A。 立杆的稳定性计算公式：本工程钢管按Ф48×2。5mm来进行校核.其中 ...
