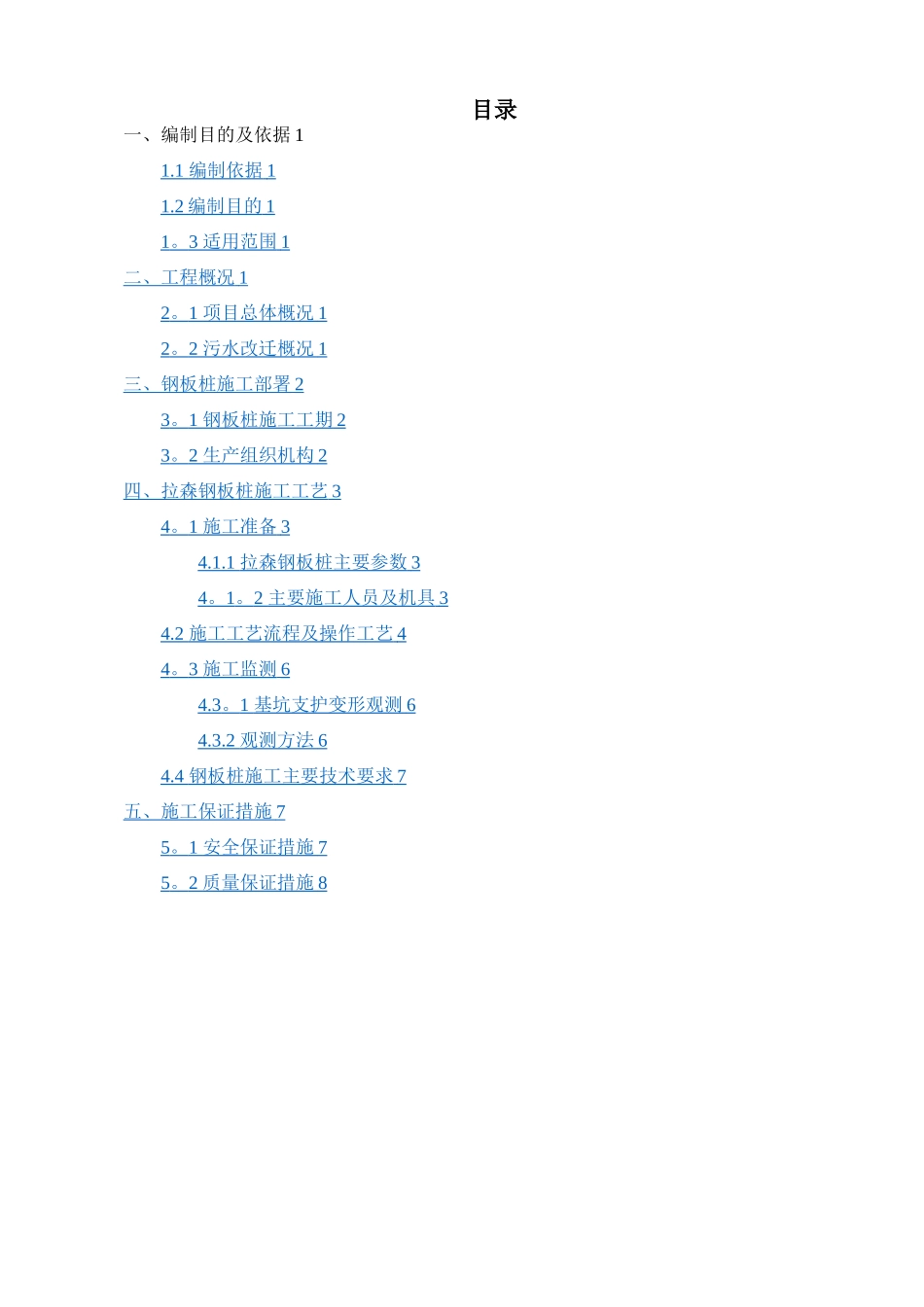

目录一、编制目的及依据 11.1 编制依据 1 1.2 编制目的 1 1 。 3 适用范围 1 二、工程概况 1 2 。 1 项目总体概况 1 2 。 2 污水改迁概况 1 三、钢板桩施工部署 2 3 。 1 钢板桩施工工期 2 3 。 2 生产组织机构 2 四、拉森钢板桩施工工艺 3 4 。 1 施工准备 3 4.1.1 拉森钢板桩主要参数 3 4 。 1 。 2 主要施工人员及机具 3 4.2 施工工艺流程及操作工艺 4 4 。 3 施工监测 6 4.3 。 1 基坑支护变形观测 6 4.3.2 观测方法 6 4.4 钢板桩施工主要技术要求 7 五、施工保证措施 7 5 。 1 安全保证措施 7 5 。 2 质量保证措施 8 一、编制目的及依据1。1 编制依据(1）南昌轨道交通 4 号线一期工程土建二标三工区实施性施工组织设计;（2）南昌轨道交通 4 号线一期工程土建二标三工区管线改迁方案；(3)《热轧 U 型钢板桩》GB/T20993—2024；（4）《城市工程管线综合规划法律规范》GB50289-2024；（5）《给水排水管道工程施工及验收法律规范》GB50268—2024；(6）现场实地勘察结果。1。2 编制目的(1）保证钢板桩围护施工过程的生产安全；（2）指导钢板桩围护的正确生产施工;（3）保证基底开挖的防水要求。（4）因地制宜，科学组织施工，提高生产效率，在保障安全的前提下，加快施工进度，提高围护质量。1。3 适用范围本方案适用于南昌轨道交通 4 号线一期工程土建二标三工区污水改迁钢板桩施工。二、工程概况2。1 项目总体概况南昌轨道交通 4 号线一期工程土建二标三工区包括八月湖路站～丁家洲站区间、丁家洲站、丁家洲站～观洲站区间、观洲站，共 2 站 2 区间，4 个单位工程。图 2。1.1—1 南昌轨道交通 4 号线一期工程土建二标三工区总平面示意图2。2 污水改迁概况丁家洲站污水管共有 2 根，DN800mm 的砼污水管位于车站西侧纵穿一号出入口、四号出入口,DN1000mm 的砼污水管位于云海路贯穿车站结构.丁家洲污水管线现状统计详见表 2。2。1—1。表 2.2.1-1 丁家洲站污水管现状统计表管线名称管材管径（mm）埋深（m）走向迁改长度（m）污水砖石DN8004。1沿抚生南路西侧纵穿车站附属结构335污水砖石DN10003.75沿云海路东西贯穿车站85观洲站 DN500mm 的砼污水管位于车站西侧结构上方，影响车站结构施工.观洲站污水管线现状统计详见下表 2。2.2—1.表 2。2。2-1 观洲站污水现状统计表管线名称管材管径（mm）埋深（m）走向备注污水砼DN...
