拉森钢板桩支护施工专项方案

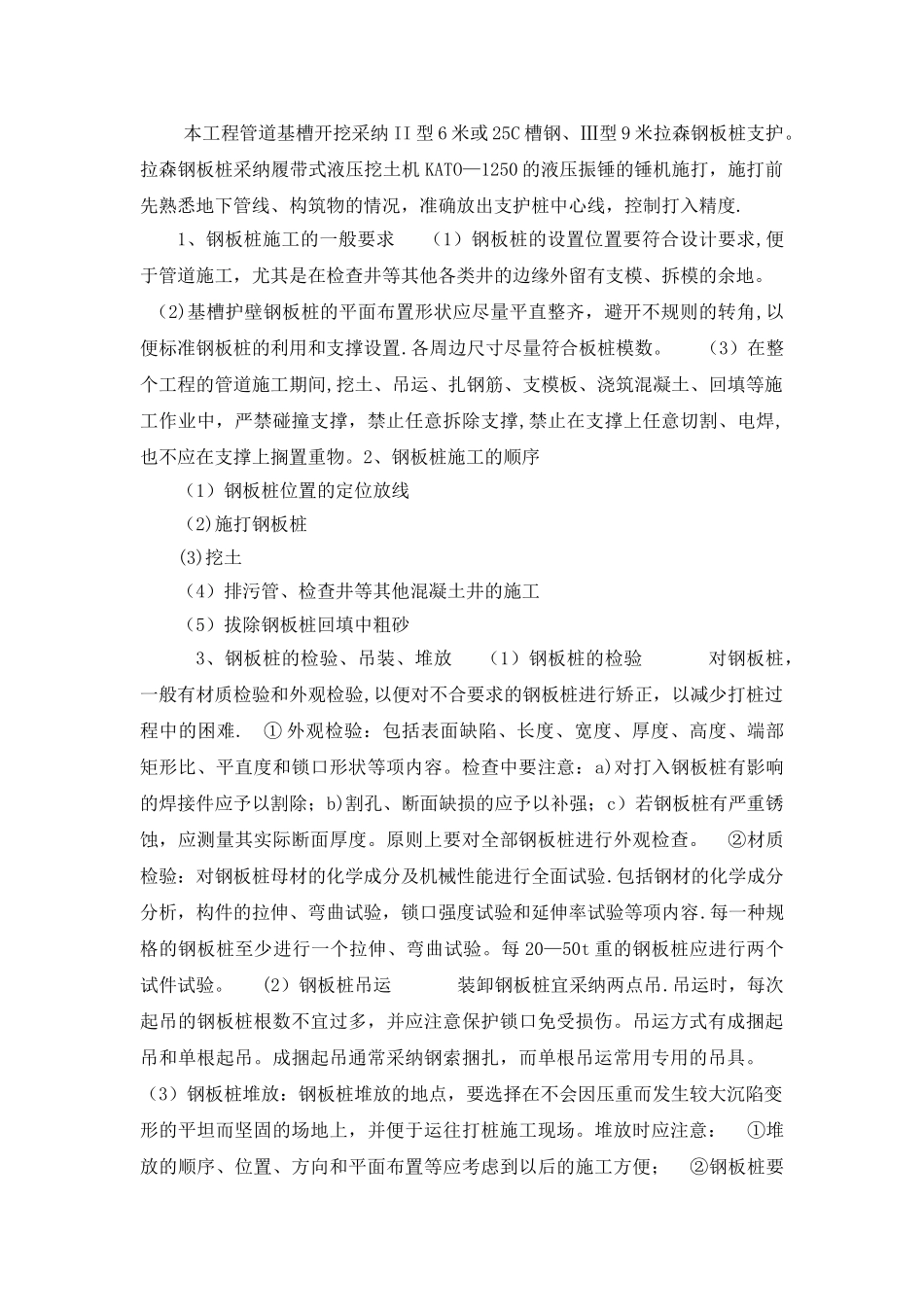

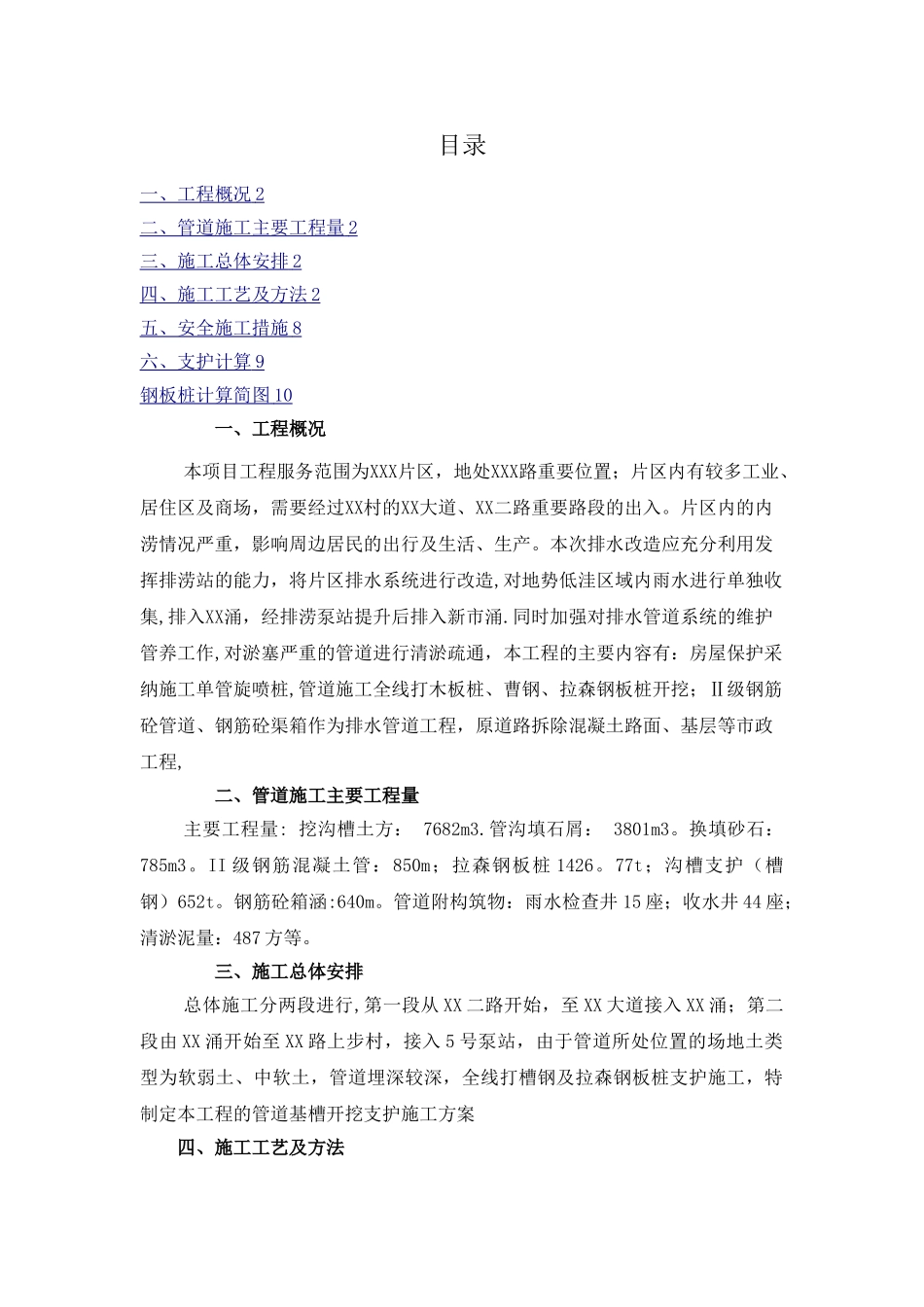

片区排水改造工程槽钢、拉森钢板桩支护专项施工方案编制： 审核:片区排水改造工程项目经理部2024 年 4 月 25 日目录一、工程概况 2 二、管道施工主要工程量 2 三、施工总体安排 2 四、施工工艺及方法 2 五、安全施工措施 8 六、支护计算 9 钢板桩计算简图 10 一、工程概况本项目工程服务范围为XXX片区，地处XXX路重要位置；片区内有较多工业、居住区及商场，需要经过XX村的XX大道、XX二路重要路段的出入。片区内的内涝情况严重，影响周边居民的出行及生活、生产。本次排水改造应充分利用发挥排涝站的能力，将片区排水系统进行改造,对地势低洼区域内雨水进行单独收集,排入XX涌，经排涝泵站提升后排入新市涌.同时加强对排水管道系统的维护管养工作,对淤塞严重的管道进行清淤疏通，本工程的主要内容有：房屋保护采纳施工单管旋喷桩,管道施工全线打木板桩、曹钢、拉森钢板桩开挖；Ⅱ级钢筋砼管道、钢筋砼渠箱作为排水管道工程，原道路拆除混凝土路面、基层等市政工程,二、管道施工主要工程量主要工程量: 挖沟槽土方： 7682m3.管沟填石屑： 3801m3。换填砂石：785m3。II 级钢筋混凝土管：850m；拉森钢板桩 1426。77t；沟槽支护（槽钢）652t。钢筋砼箱涵:640m。管道附构筑物：雨水检查井 15 座；收水井 44 座；清淤泥量：487 方等。三、施工总体安排总体施工分两段进行,第一段从 XX 二路开始，至 XX 大道接入 XX 涌；第二段由 XX 涌开始至 XX 路上步村，接入 5 号泵站，由于管道所处位置的场地土类型为软弱土、中软土，管道埋深较深，全线打槽钢及拉森钢板桩支护施工，特制定本工程的管道基槽开挖支护施工方案四、施工工艺及方法本工程管道基槽开挖采纳 II 型 6 米或 25C 槽钢、Ⅲ型 9 米拉森钢板桩支护。拉森钢板桩采纳履带式液压挖土机 KATO—1250 的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的情况，准确放出支护桩中心线，控制打入精度.1、钢板桩施工的一般要求 （1）钢板桩的设置位置要符合设计要求,便于管道施工，尤其是在检查井等其他各类井的边缘外留有支模、拆模的余地。 （2)基槽护壁钢板桩的平面布置形状应尽量平直整齐，避开不规则的转角,以便标准钢板桩的利用和支撑设置.各周边尺寸尽量符合板桩模数。 （3）在整个工程的管道施工期间,挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑...
