挂篮施工跨双线电气化铁路防护方案

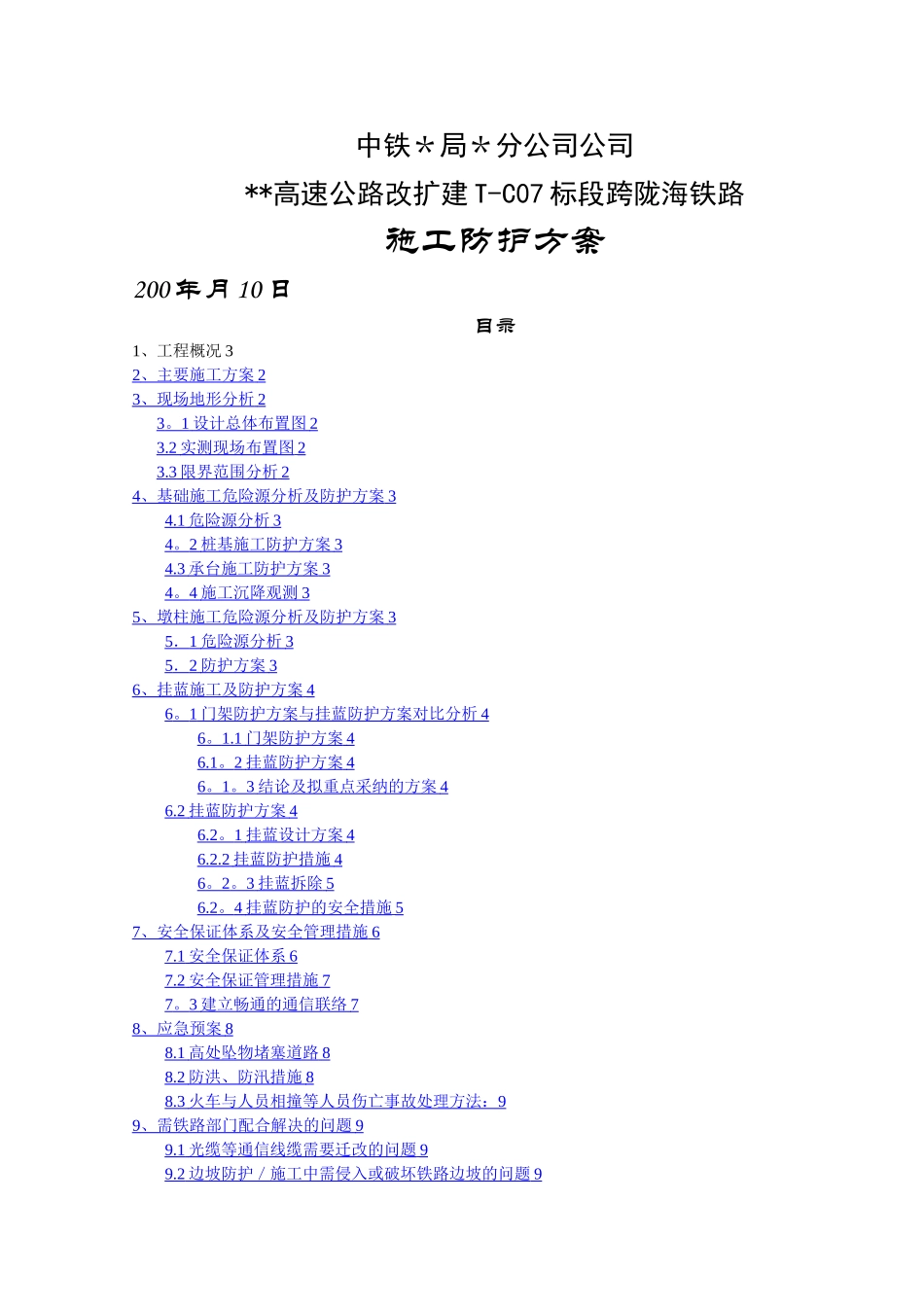

中铁＊局＊分公司公司**高速公路改扩建 T-C07 标段跨陇海铁路施工防护方案200 年月 10 日目录1、工程概况 32 、主要施工方案 2 3 、现场地形分析 2 3 。 1 设计总体布置图 2 3.2 实测现场布置图 2 3.3 限界范围分析 2 4 、基础施工危险源分析及防护方案 3 4.1 危险源分析 3 4 。 2 桩基施工防护方案 3 4.3 承台施工防护方案 3 4 。 4 施工沉降观测 3 5 、墩柱施工危险源分析及防护方案 3 5 ． 1 危险源分析 3 5 ． 2 防护方案 3 6 、挂蓝施工及防护方案 4 6 。 1 门架防护方案与挂蓝防护方案对比分析 4 6 。 1.1 门架防护方案 4 6.1 。 2 挂蓝防护方案 4 6 。 1 。 3 结论及拟重点采纳的方案 4 6.2 挂蓝防护方案 4 6.2 。 1 挂蓝设计方案 4 6.2.2 挂蓝防护措施 4 6 。 2 。 3 挂蓝拆除 5 6.2 。 4 挂蓝防护的安全措施 5 7 、安全保证体系及安全管理措施 6 7.1 安全保证体系 6 7.2 安全保证管理措施 7 7 。 3 建立畅通的通信联络 7 8 、应急预案 8 8.1 高处坠物堵塞道路 8 8.2 防洪、防汛措施 8 8.3 火车与人员相撞等人员伤亡事故处理方法： 9 9 、需铁路部门配合解决的问题 9 9.1 光缆等通信线缆需要迁改的问题 9 9.2 边坡防护／施工中需侵入或破坏铁路边坡的问题 9 10 、附件 : 挂蓝设计检算方案 9 1、工程概况K*＊+621 大桥，主桥于 K92+640.21 处上跨陇海线，与陇海线斜交约 149°。主桥上部结构为(42+70+42）米预应力混凝土连续箱梁桥，单箱双室箱形断面，箱梁根部高度 4。20 米，跨中梁高 2.20 米，基间梁高按二次抛物线变化.采纳纵、横、坚向预应力体系。变载面连续箱梁采纳分段悬浇施工法。各单“T”箱梁除墩顶块件外，分 9 对梁段，即 5X3。00+4X4。00 米进行对称浇筑，桥墩处块件长 6。00 米,中孔合拢段长 2.00 米，边孔现浇段长 6。0 米，梁段悬臂浇筑最大块件重量 1625KN.桥墩主桥为矩形三柱式墩，桥台为桩柱式台,墩台基础均为钻孔灌注桩基础。河大桥分左右两幅跨越陇海线，两幅均由沋70 米主跨跨越铁路。主墩左幅两个(三柱式),柱为方柱,横桥向×纵桥向为 240×300(cm）;高度 11 米、13 米，墩间设系梁连接。承台两个，平面尺寸为 15×15.3(m），高 4 米,棱型,与桥梁中心线交角 30°。小里程方向承台位于原地面以上,铁路边坡坡角线以外,对铁路坡脚影响...
