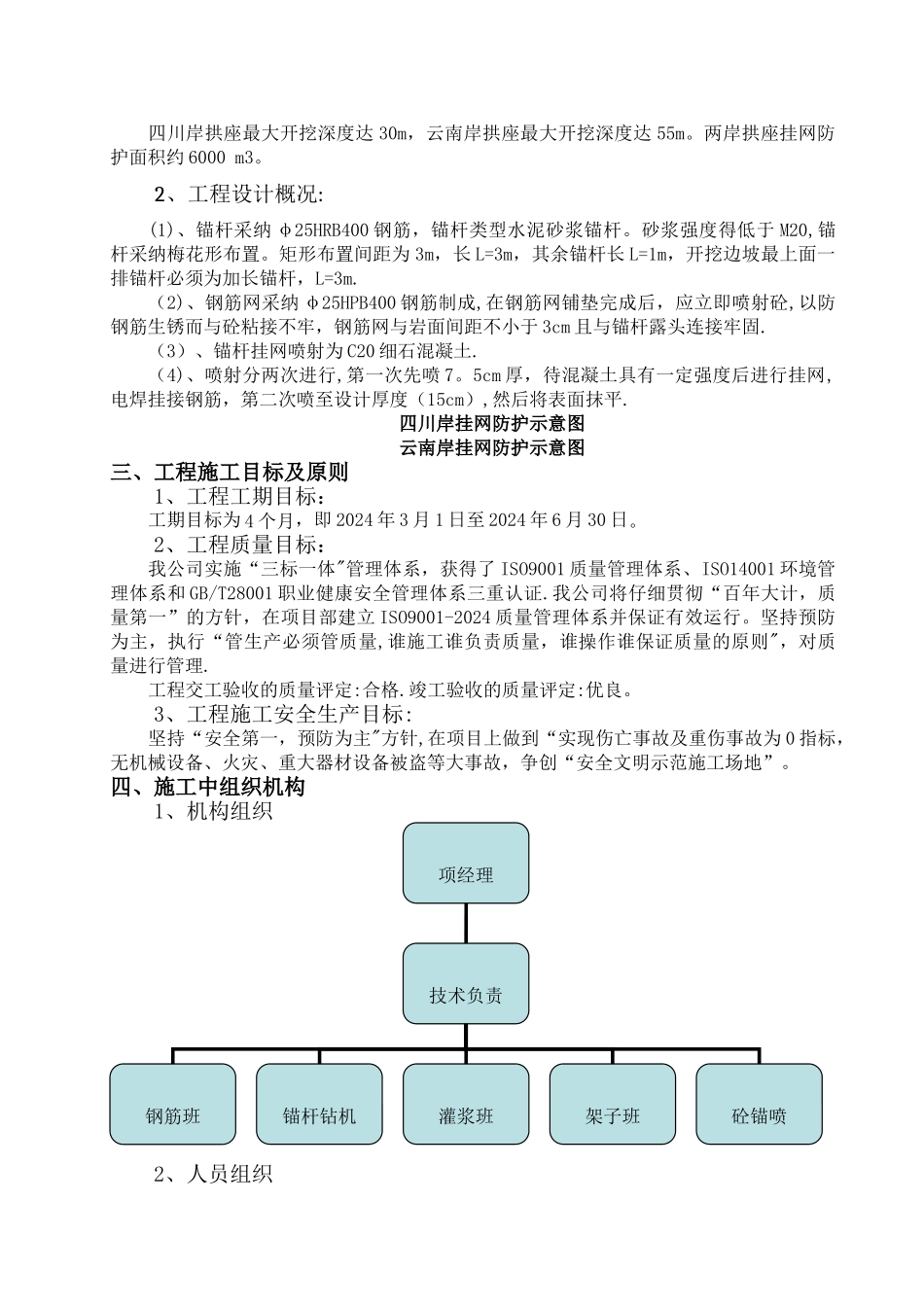

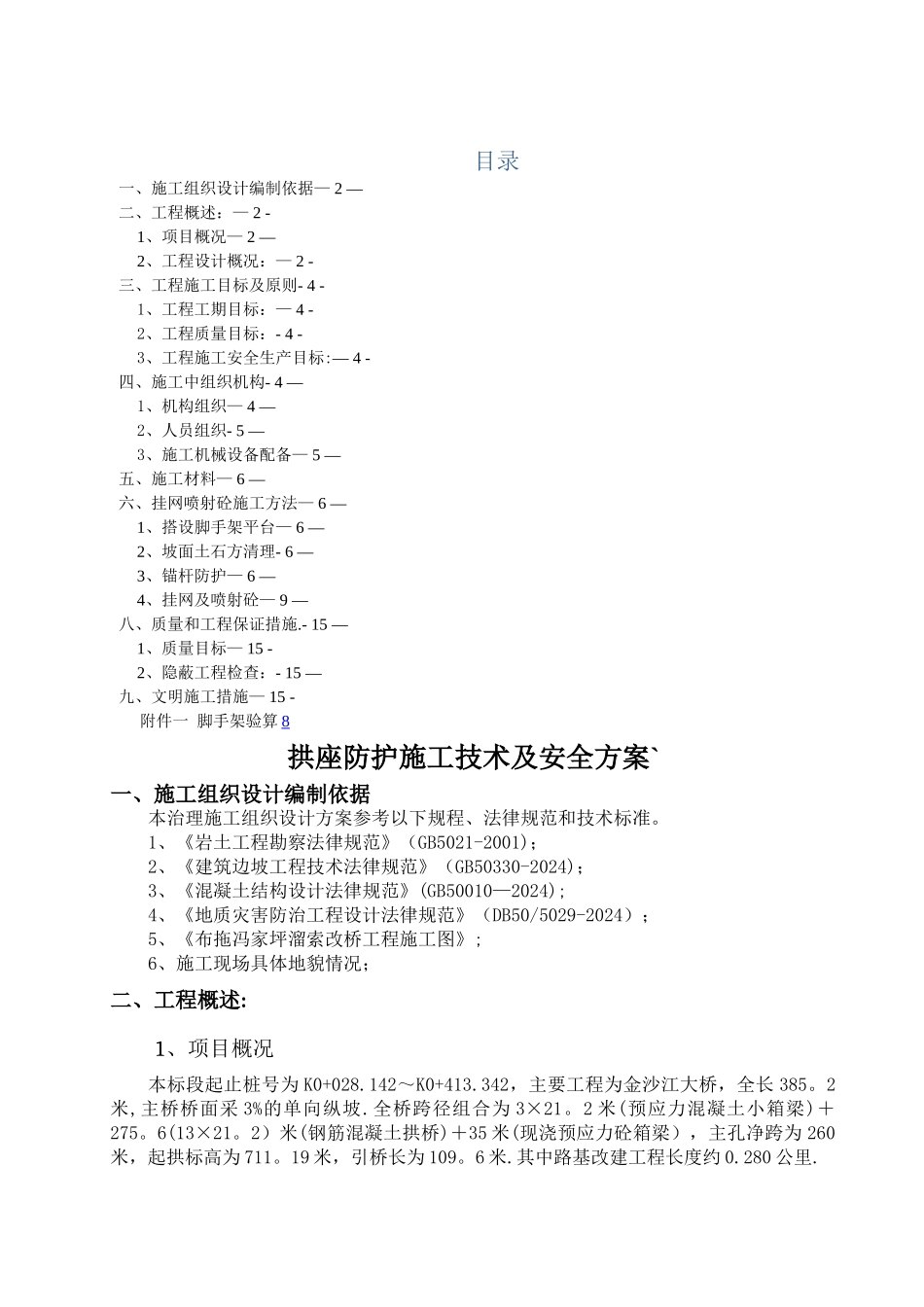

目录一、施工组织设计编制依据— 2 —二、工程概述:— 2 -1、项目概况— 2 —2、工程设计概况:— 2 -三、工程施工目标及原则- 4 -1、工程工期目标:— 4 -2、工程质量目标:- 4 -3、工程施工安全生产目标:— 4 -四、施工中组织机构- 4 —1、机构组织— 4 —2、人员组织- 5 —3、施工机械设备配备— 5 —五、施工材料— 6 —六、挂网喷射砼施工方法— 6 —1、搭设脚手架平台— 6 —2、坡面土石方清理- 6 —3、锚杆防护— 6 —4、挂网及喷射砼— 9 —八、质量和工程保证措施.- 15 —1、质量目标— 15 -2、隐蔽工程检查:- 15 —九、文明施工措施— 15 -附件一 脚手架验算 8拱座防护施工技术及安全方案`一、施工组织设计编制依据本治理施工组织设计方案参考以下规程、法律规范和技术标准。1、《岩土工程勘察法律规范》(GB5021-2001);2、《建筑边坡工程技术法律规范》(GB50330-2024);3、《混凝土结构设计法律规范》(GB50010—2024);4、《地质灾害防治工程设计法律规范》(DB50/5029-2024);5、《布拖冯家坪溜索改桥工程施工图》;6、施工现场具体地貌情况;二、工程概述:1、项目概况本标段起止桩号为 K0+028.142~K0+413.342,主要工程为金沙江大桥,全长 385。2米,主桥桥面采 3%的单向纵坡.全桥跨径组合为 3×21。2 米(预应力混凝土小箱梁)+275。6(13×21。2)米(钢筋混凝土拱桥)+35 米(现浇预应力砼箱梁),主孔净跨为 260米,起拱标高为 711。19 米,引桥长为 109。6 米.其中路基改建工程长度约 0.280 公里.四川岸拱座最大开挖深度达 30m,云南岸拱座最大开挖深度达 55m。两岸拱座挂网防护面积约 6000 m3。2、工程设计概况:(1)、锚杆采纳 φ25HRB400 钢筋,锚杆类型水泥砂浆锚杆。砂浆强度得低于 M20,锚杆采纳梅花形布置。矩形布置间距为 3m,长 L=3m,其余锚杆长 L=1m,开挖边坡最上面一排锚杆必须为加长锚杆,L=3m.(2)、钢筋网采纳 φ25HPB400 钢筋制成,在钢筋网铺垫完成后,应立即喷射砼,以防钢筋生锈而与砼粘接不牢,钢筋网与岩面间距不小于 3cm 且与锚杆露头连接牢固.(3)、锚杆挂网喷射为 C20 细石混凝土.(4)、喷射分两次进行,第一次先喷 7。5cm 厚,待混凝土具有一定强度后进行挂网,电焊挂接钢筋,第二次喷至设计厚度(15cm),然后将表面抹平.四川岸挂网防护示意图云南岸挂网防护示意图三、工程施工目标及原则1、工程工期目标:工期目标为 4 个...
