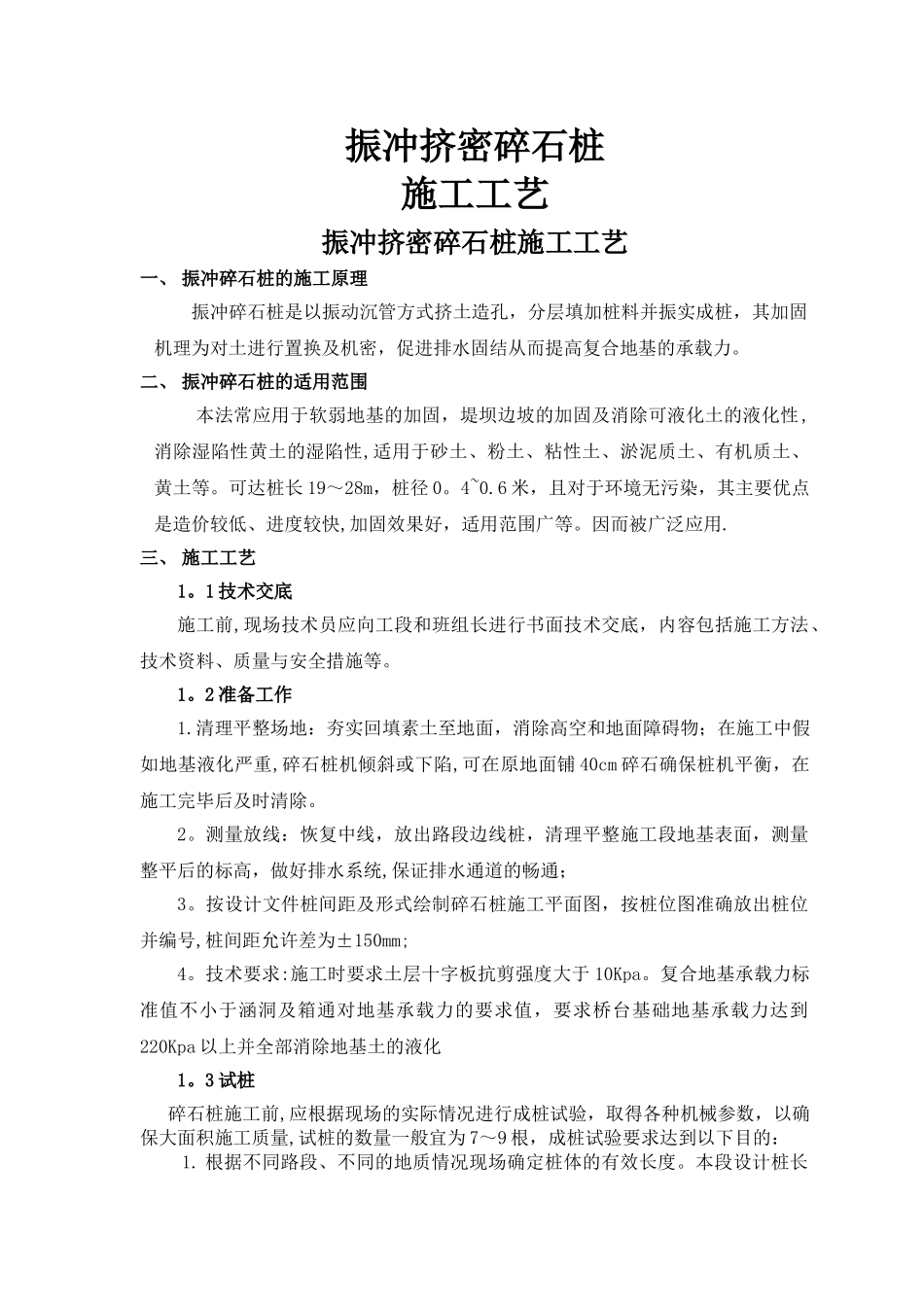

振冲挤密碎石桩施工工艺振冲挤密碎石桩施工工艺一、 振冲碎石桩的施工原理振冲碎石桩是以振动沉管方式挤土造孔，分层填加桩料并振实成桩，其加固机理为对土进行置换及机密，促进排水固结从而提高复合地基的承载力。二、 振冲碎石桩的适用范围本法常应用于软弱地基的加固，堤坝边坡的加固及消除可液化土的液化性,消除湿陷性黄土的湿陷性,适用于砂土、粉土、粘性土、淤泥质土、有机质土、黄土等。可达桩长 19～28m，桩径 0。4~0.6 米，且对于环境无污染，其主要优点是造价较低、进度较快,加固效果好，适用范围广等。因而被广泛应用.三、 施工工艺1。1 技术交底施工前,现场技术员应向工段和班组长进行书面技术交底，内容包括施工方法、技术资料、质量与安全措施等。1。2 准备工作1.清理平整场地：夯实回填素土至地面，消除高空和地面障碍物；在施工中假如地基液化严重,碎石桩机倾斜或下陷,可在原地面铺 40cm 碎石确保桩机平衡，在施工完毕后及时清除。2。测量放线：恢复中线，放出路段边线桩，清理平整施工段地基表面，测量整平后的标高，做好排水系统,保证排水通道的畅通；3。按设计文件桩间距及形式绘制碎石桩施工平面图，按桩位图准确放出桩位并编号,桩间距允许差为±150mm;4。技术要求:施工时要求土层十字板抗剪强度大于 10Kpa。复合地基承载力标准值不小于涵洞及箱通对地基承载力的要求值，要求桥台基础地基承载力达到220Kpa 以上并全部消除地基土的液化1。3 试桩碎石桩施工前,应根据现场的实际情况进行成桩试验，取得各种机械参数，以确保大面积施工质量,试桩的数量一般宜为 7～9 根，成桩试验要求达到以下目的：1. 根据不同路段、不同的地质情况现场确定桩体的有效长度。本段设计桩长10m，实体桩长 9.6m。2. 掌握满足设计要求和各种技术参数，如振动频率、留振时间、反插深度、桩管提升高度和速度、电机的工作电流及完成全过程的施工时间等。3. 掌握振动沉管的阻力情况，选择合理的技术措施，确保挤密的均匀性和桩身的连续性。4. 检验室内试验所确定的碎石灌入量是否能达到设计要求。5. 检测桩身的质量是否能达到设计要求。1.4 施工方法碎石桩采纳振动沉拔桩机振动成桩法施工，施工顺序采纳围幕法,先打外围桩再打内圈桩,并由外缘向中心推动,具体成桩工艺如下：1．清理整平施工场地，铺筑垫层，进行桩位放样.2．桩机就位，校正桩管垂直度应≤1.5％；校正桩管长度及投料口位置，使之符合设计桩长;设置二次投料口；在桩位处...
