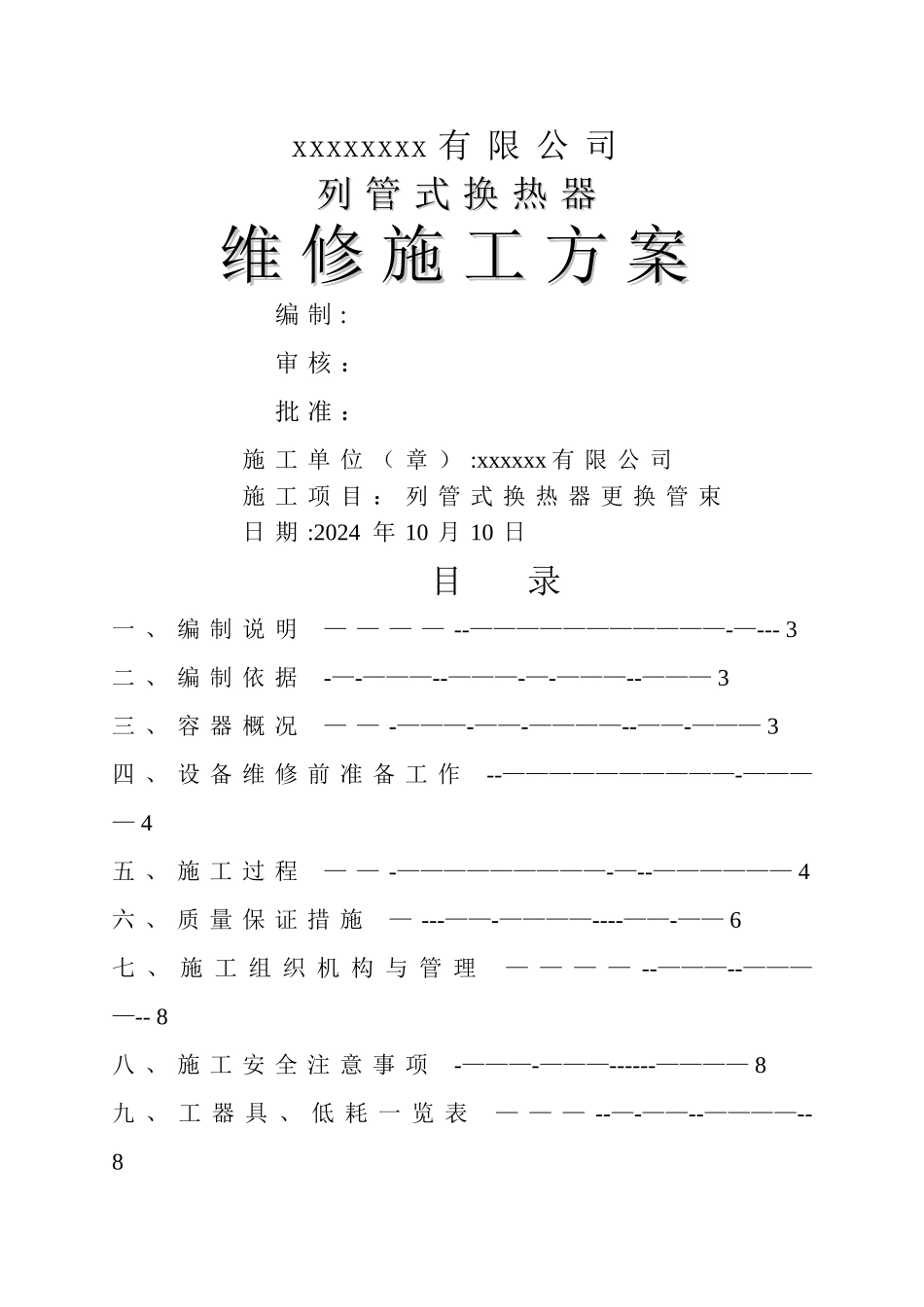

xxxxxxxx 有 限 公 司列 管 式 换 热 器列 管 式 换 热 器维 修 施 工 方 案维 修 施 工 方 案编 制 :审 核 :批 准 :施 工 单 位 ( 章 ) :xxxxxx 有 限 公 司施 工 项 目 : 列 管 式 换 热 器 更 换 管 束日 期 :2024 年 10 月 10 日目 录一 、 编 制 说 明 — — — — --———————————-—--- 3二 、 编 制 依 据 -—-———--———-—-———--——— 3三 、 容 器 概 况 — — -———-——-————--——-——— 3四 、 设 备 维 修 前 准 备 工 作 --——————————-———— 4五 、 施 工 过 程 — — -—————————-—--—————— 4六 、 质 量 保 证 措 施 — ---——-————----——-—— 6七 、 施 工 组 织 机 构 与 管 理 — — — — --———--————-- 8八 、 施 工 安 全 注 意 事 项 -———-———------———— 8九 、 工 器 具 、 低 耗 一 览 表 — — — --—-——--————-- 8一 、 编 制 说 明现 有 6 台 强 列 管 式 换 热 器 , 换 热 管 因 腐 蚀 磨 损产 生 泄 漏 需 要 更 换 。 根 据 实 际 情 况 , 拟 对 6 台 强 制湍 流 换 热 器 进 行 更 换 管 束 修 理 工 作 , 为 保 证 压 力容 器 修 理 工 作 的 顺 利 进 行 , 特 编 制 此 方 案 。 二 、 编 制 依 据 1 . TSGR0004-2024 《 固 定 式 压 力 容 器 安 全 技 术 监察 规 程 》2 . GB 150.1 ~ 150 。 4-2024 《 压 力 容 器 》3 . GB/T151—2024 《 热 交 换 器 》4 . NB/T47015—2024 《 压 力 容 器 焊 接 规 程 》5 . 设 计 单 位 提 供 的 维 修 改 造 图 纸6 . 原 《 压 力 容 器 产 品 质 量 证 明 书 》 、 竣 工 图三 、 容 器 概 况3.1 压 力 容 器 产 品 数 据 表 ( 共 6 台 )( 1)产 品 名 称换 热 器产 品 编 号产 品 图 号压 力 容 器 类别 类设 备 代 码换 热 面 积㎡原 制 造 单 位xxxxx 有 限 公 司 TSxxxx原 设 计 单 位xxxxx 有 限 公 司 TSxxxx壳 程管 程...
