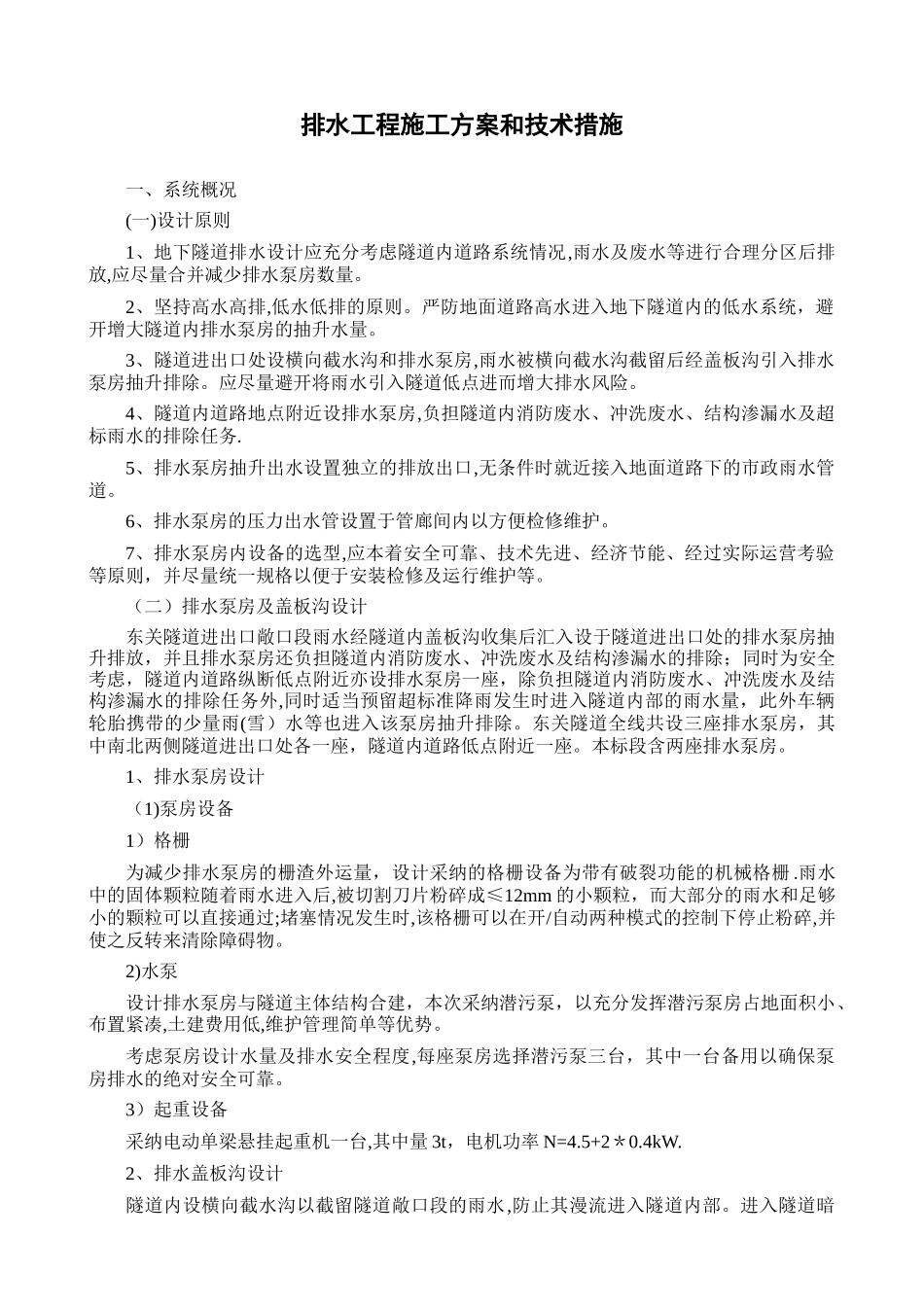

排水工程施工方案和技术措施一、系统概况(一)设计原则1、地下隧道排水设计应充分考虑隧道内道路系统情况,雨水及废水等进行合理分区后排放,应尽量合并减少排水泵房数量。2、坚持高水高排,低水低排的原则。严防地面道路高水进入地下隧道内的低水系统，避开增大隧道内排水泵房的抽升水量。3、隧道进出口处设横向截水沟和排水泵房,雨水被横向截水沟截留后经盖板沟引入排水泵房抽升排除。应尽量避开将雨水引入隧道低点进而增大排水风险。4、隧道内道路地点附近设排水泵房,负担隧道内消防废水、冲洗废水、结构渗漏水及超标雨水的排除任务.5、排水泵房抽升出水设置独立的排放出口,无条件时就近接入地面道路下的市政雨水管道。6、排水泵房的压力出水管设置于管廊间内以方便检修维护。7、排水泵房内设备的选型,应本着安全可靠、技术先进、经济节能、经过实际运营考验等原则，并尽量统一规格以便于安装检修及运行维护等。（二）排水泵房及盖板沟设计东关隧道进出口敞口段雨水经隧道内盖板沟收集后汇入设于隧道进出口处的排水泵房抽升排放，并且排水泵房还负担隧道内消防废水、冲洗废水及结构渗漏水的排除；同时为安全考虑，隧道内道路纵断低点附近亦设排水泵房一座，除负担隧道内消防废水、冲洗废水及结构渗漏水的排除任务外,同时适当预留超标准降雨发生时进入隧道内部的雨水量，此外车辆轮胎携带的少量雨(雪）水等也进入该泵房抽升排除。东关隧道全线共设三座排水泵房，其中南北两侧隧道进出口处各一座，隧道内道路低点附近一座。本标段含两座排水泵房。1、排水泵房设计（1)泵房设备1）格栅为减少排水泵房的栅渣外运量，设计采纳的格栅设备为带有破裂功能的机械格栅 .雨水中的固体颗粒随着雨水进入后,被切割刀片粉碎成≤12mm 的小颗粒，而大部分的雨水和足够小的颗粒可以直接通过;堵塞情况发生时,该格栅可以在开/自动两种模式的控制下停止粉碎,并使之反转来清除障碍物。2)水泵设计排水泵房与隧道主体结构合建，本次采纳潜污泵，以充分发挥潜污泵房占地面积小、布置紧凑,土建费用低,维护管理简单等优势。考虑泵房设计水量及排水安全程度,每座泵房选择潜污泵三台，其中一台备用以确保泵房排水的绝对安全可靠。3）起重设备采纳电动单梁悬挂起重机一台,其中量 3t，电机功率 N=4.5+2＊0.4kW.2、排水盖板沟设计隧道内设横向截水沟以截留隧道敞口段的雨水,防止其漫流进入隧道内部。进入隧道暗埋段 2～3m 设置第一道横向截流沟，相隔 3~5m 设第二道横向截水...
