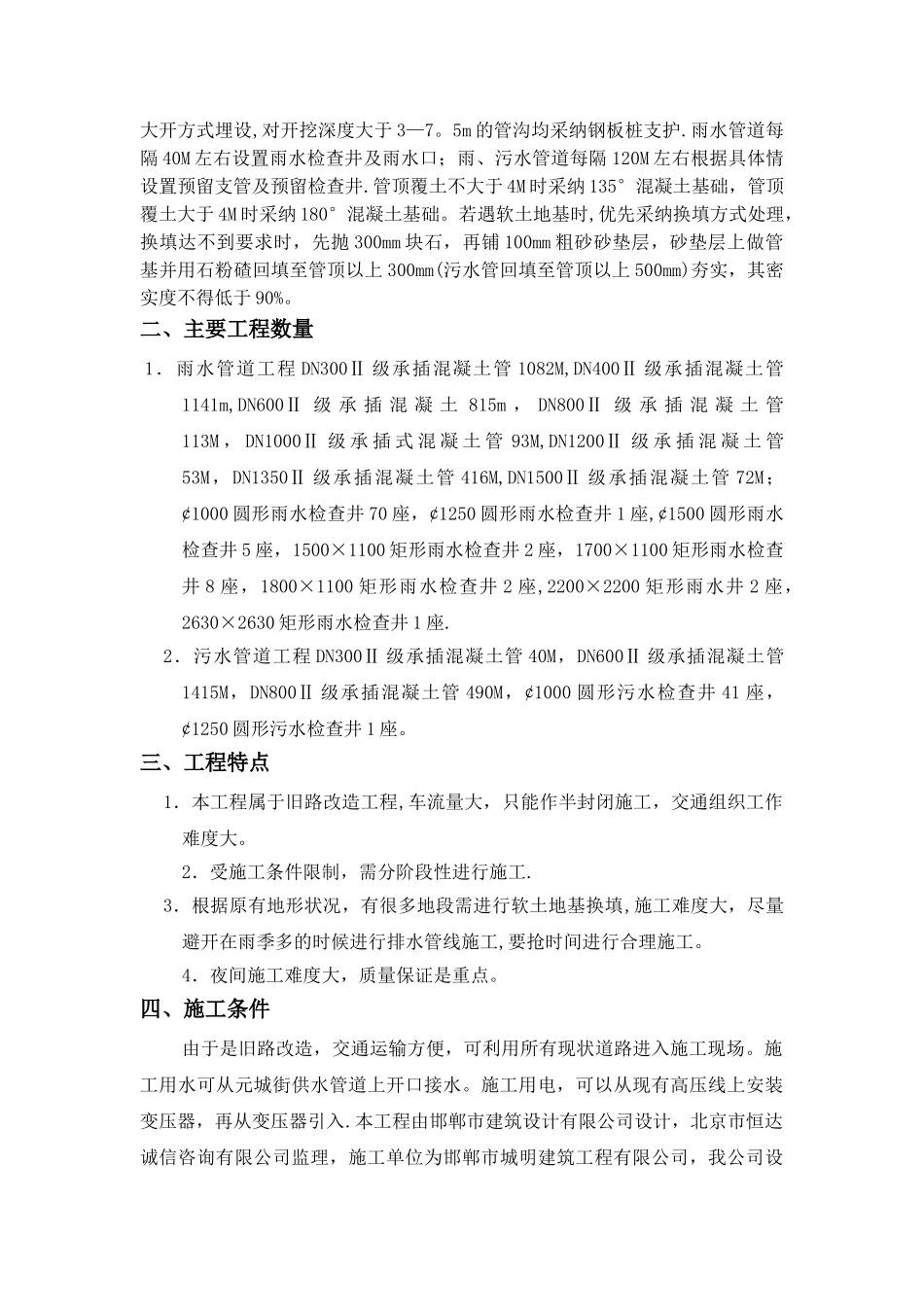

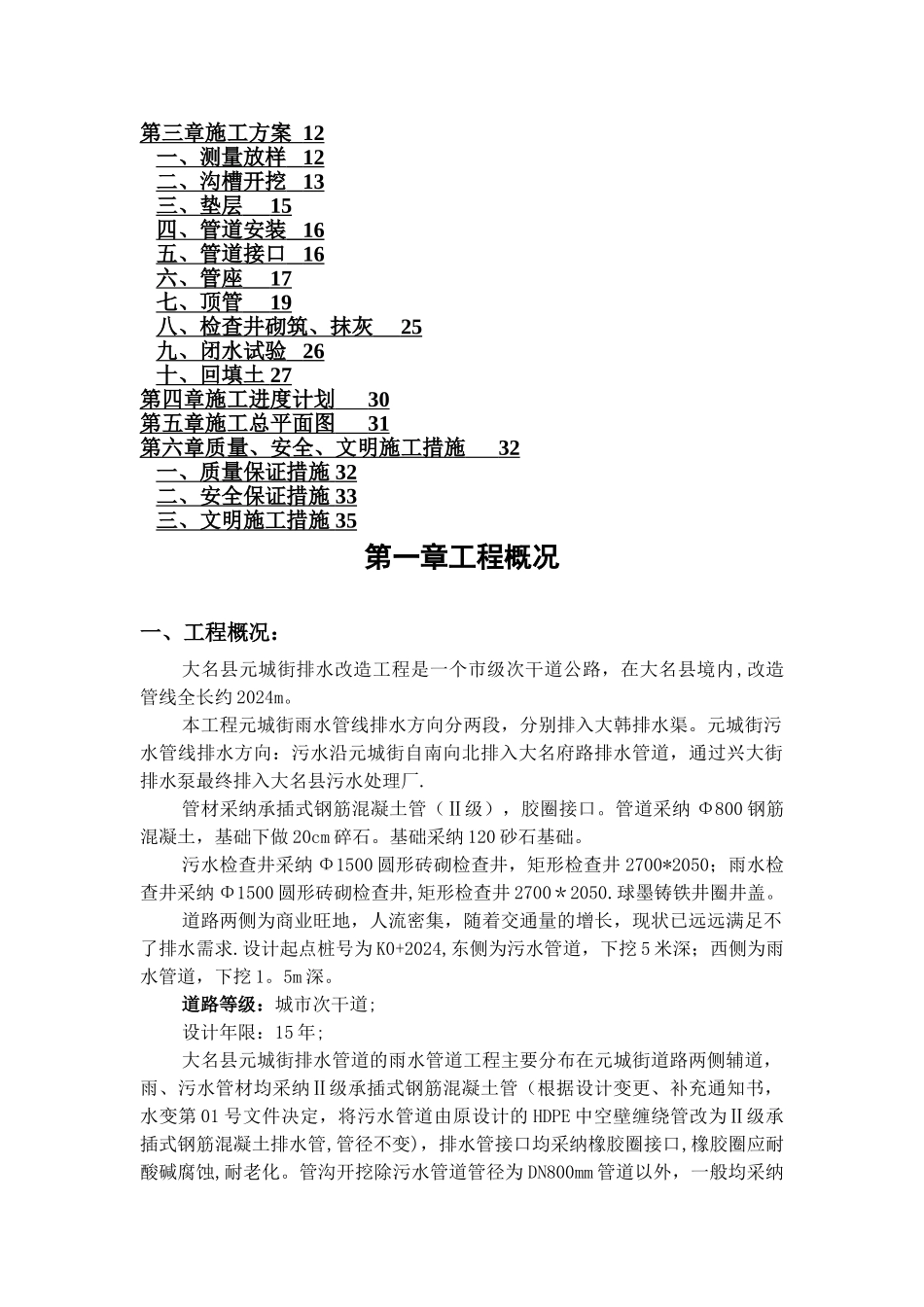

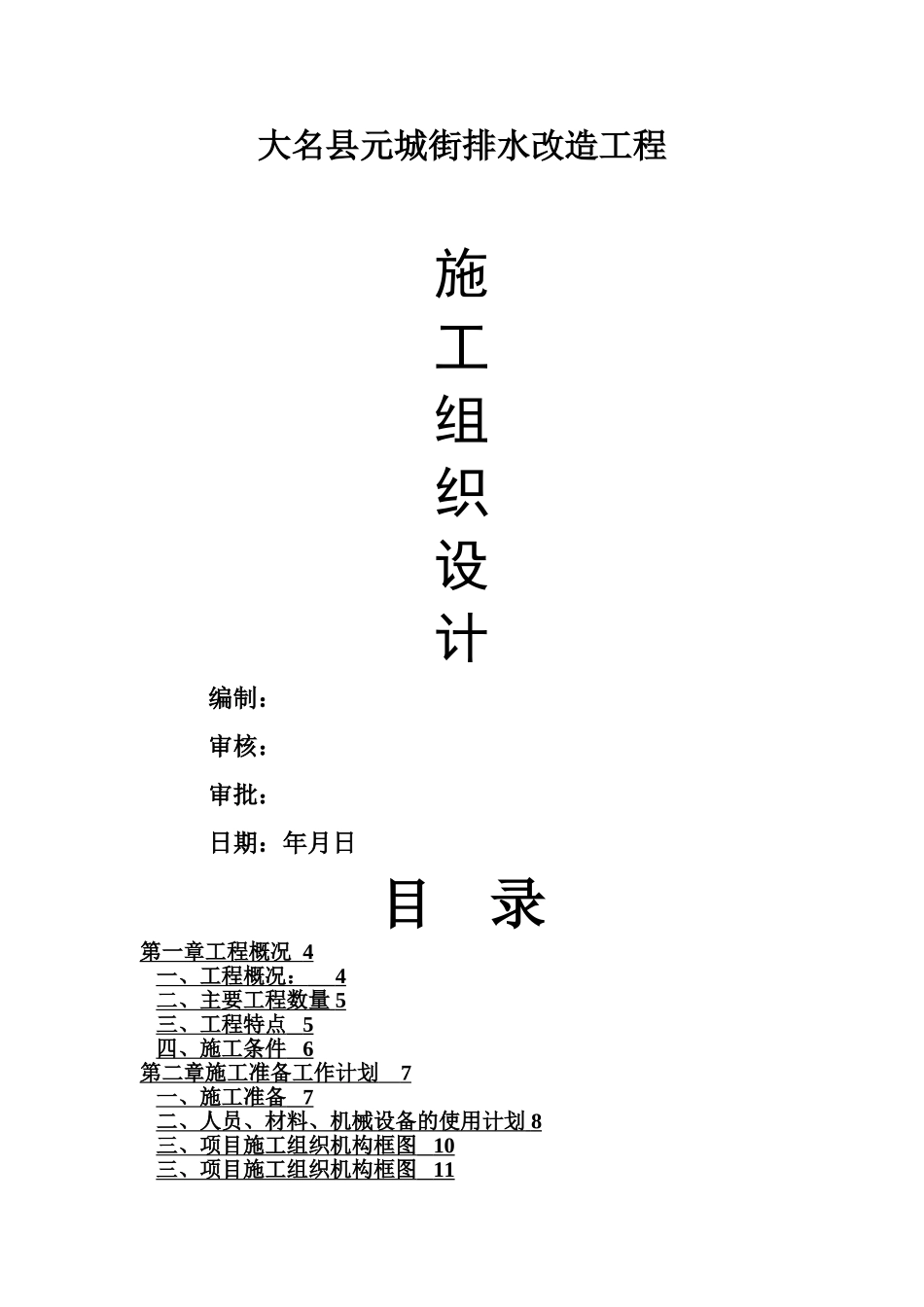

大名县元城街排水改造工程施工组织设计 编制： 审核： 审批： 日期：年月日目 录第一章工程概况 4 一、工程概况： 4 二、主要工程数量 5 三、工程特点 5 四、施工条件 6 第二章施工准备工作计划 7 一、施工准备 7 二、人员、材料、机械设备的使用计划 8 三、项目施工组织机构框图 10 三、项目施工组织机构框图 11 第三章施工方案 12 一、测量放样 12 二、沟槽开挖 13 三、垫层 15 四、管道安装 16 五、管道接口 16 六、管座 17 七、顶管 19 八、检查井砌筑、抹灰 25 九、闭水试验 26 十、回填土 27 第四章施工进度计划 30 第五章施工总平面图 31 第六章质量、安全、文明施工措施 32 一、质量保证措施 32 二、安全保证措施 33 三、文明施工措施 35 第一章工程概况一、工程概况：大名县元城街排水改造工程是一个市级次干道公路，在大名县境内,改造管线全长约 2024m。本工程元城街雨水管线排水方向分两段，分别排入大韩排水渠。元城街污水管线排水方向：污水沿元城街自南向北排入大名府路排水管道，通过兴大街排水泵最终排入大名县污水处理厂.管材采纳承插式钢筋混凝土管（Ⅱ级），胶圈接口。管道采纳 Φ800 钢筋混凝土，基础下做 20cm 碎石。基础采纳 120 砂石基础。污水检查井采纳 Φ1500 圆形砖砌检查井，矩形检查井 2700*2050；雨水检查井采纳 Φ1500 圆形砖砌检查井,矩形检查井 2700＊2050.球墨铸铁井圈井盖。道路两侧为商业旺地，人流密集，随着交通量的增长，现状已远远满足不了排水需求.设计起点桩号为 K0+2024,东侧为污水管道，下挖 5 米深；西侧为雨水管道，下挖 1。5m 深。道路等级：城市次干道;设计年限：15 年;大名县元城街排水管道的雨水管道工程主要分布在元城街道路两侧辅道，雨、污水管材均采纳Ⅱ级承插式钢筋混凝土管（根据设计变更、补充通知书，水变第 01 号文件决定，将污水管道由原设计的 HDPE 中空壁缠绕管改为Ⅱ级承插式钢筋混凝土排水管,管径不变)，排水管接口均采纳橡胶圈接口,橡胶圈应耐酸碱腐蚀,耐老化。管沟开挖除污水管道管径为 DN800mm 管道以外，一般均采纳大开方式埋设,对开挖深度大于 3—7。5m 的管沟均采纳钢板桩支护.雨水管道每隔 40M 左右设置雨水检查井及雨水口；雨、污水管道每隔 120M 左右根据具体情设置预留支管及预留检查井.管顶覆土不大于 4M 时采纳 135°混凝土基础，管顶覆土大于 4M 时采纳 180°混...
