排水施工方案

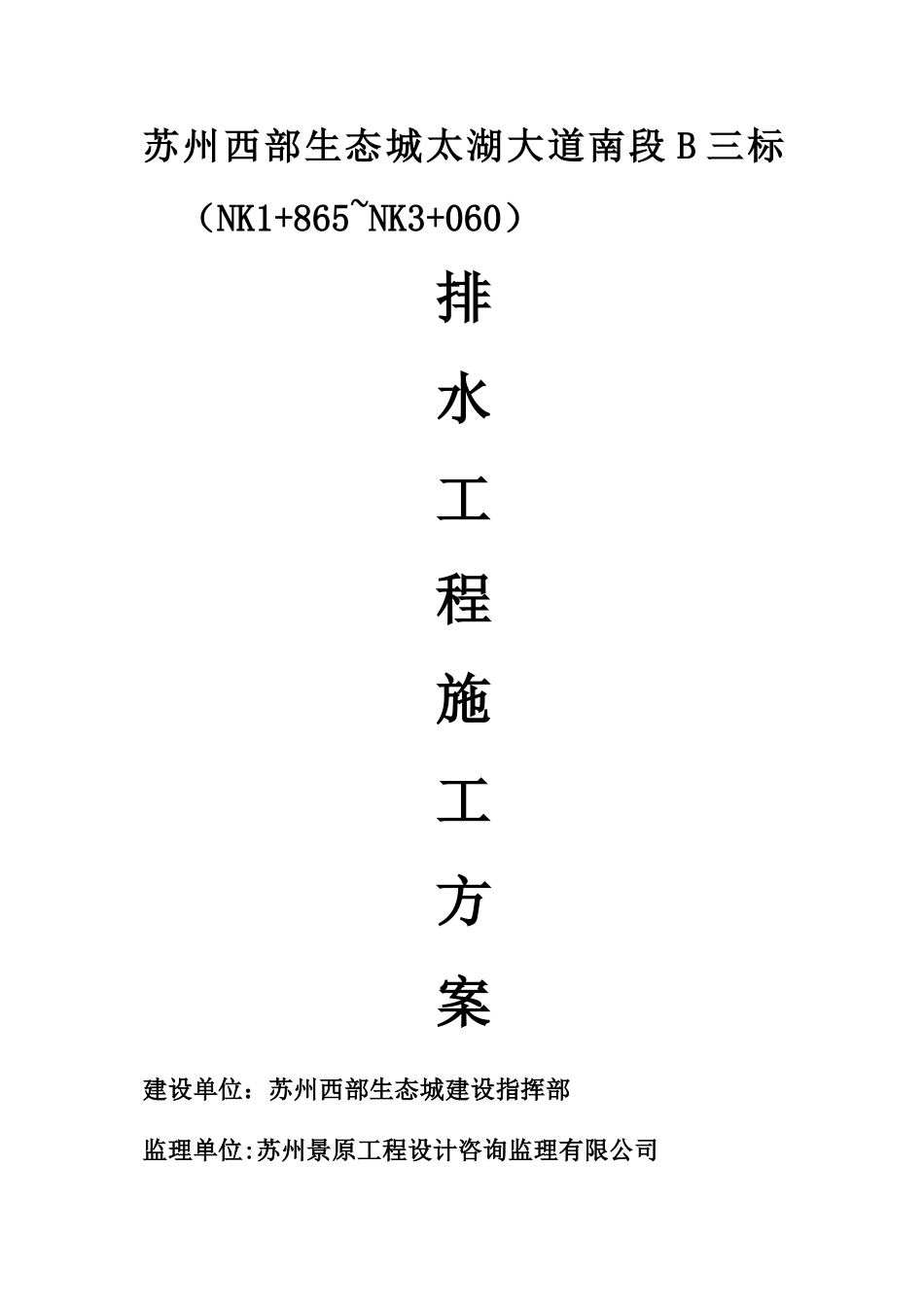

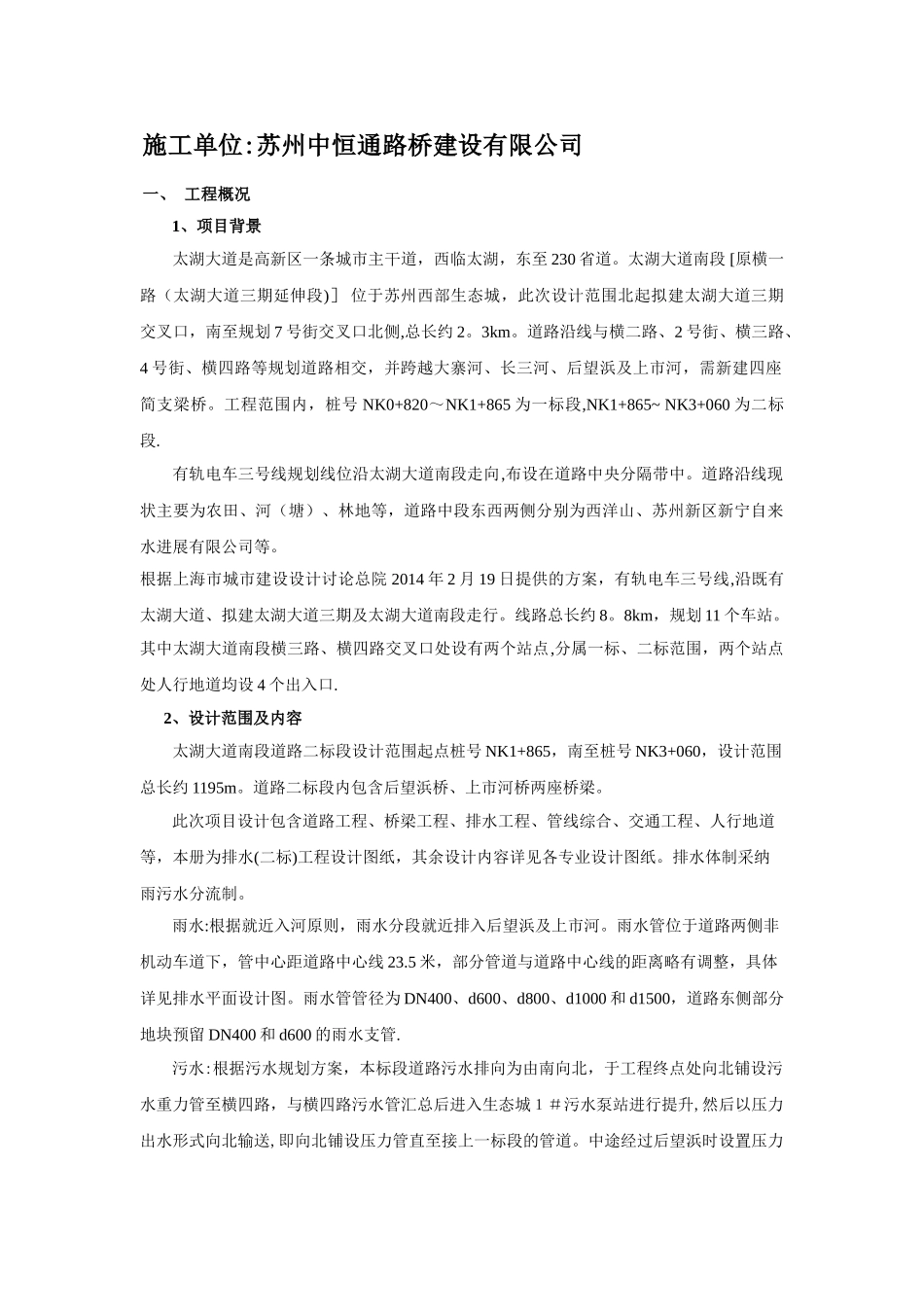

苏州西部生态城太湖大道南段 B 三标（NK1+865~NK3+060）排水工程施工方案建设单位：苏州西部生态城建设指挥部监理单位:苏州景原工程设计咨询监理有限公司施工单位:苏州中恒通路桥建设有限公司一、 工程概况1、项目背景太湖大道是高新区一条城市主干道，西临太湖，东至 230 省道。太湖大道南段 [原横一路（太湖大道三期延伸段)］ 位于苏州西部生态城，此次设计范围北起拟建太湖大道三期交叉口，南至规划 7 号街交叉口北侧,总长约 2。3km。道路沿线与横二路、2 号街、横三路、4 号街、横四路等规划道路相交，并跨越大寨河、长三河、后望浜及上市河，需新建四座简支梁桥。工程范围内，桩号 NK0+820～NK1+865 为一标段,NK1+865~ NK3+060 为二标段.有轨电车三号线规划线位沿太湖大道南段走向,布设在道路中央分隔带中。道路沿线现状主要为农田、河（塘）、林地等，道路中段东西两侧分别为西洋山、苏州新区新宁自来水进展有限公司等。根据上海市城市建设设计讨论总院 2014 年 2 月 19 日提供的方案，有轨电车三号线,沿既有太湖大道、拟建太湖大道三期及太湖大道南段走行。线路总长约 8。8km，规划 11 个车站。其中太湖大道南段横三路、横四路交叉口处设有两个站点,分属一标、二标范围，两个站点处人行地道均设 4 个出入口.2、设计范围及内容太湖大道南段道路二标段设计范围起点桩号 NK1+865，南至桩号 NK3+060，设计范围总长约 1195m。道路二标段内包含后望浜桥、上市河桥两座桥梁。此次项目设计包含道路工程、桥梁工程、排水工程、管线综合、交通工程、人行地道等，本册为排水(二标)工程设计图纸，其余设计内容详见各专业设计图纸。排水体制采纳雨污水分流制。雨水:根据就近入河原则，雨水分段就近排入后望浜及上市河。雨水管位于道路两侧非机动车道下，管中心距道路中心线 23.5 米，部分管道与道路中心线的距离略有调整，具体详见排水平面设计图。雨水管管径为 DN400、d600、d800、d1000 和 d1500，道路东侧部分地块预留 DN400 和 d600 的雨水支管.污水:根据污水规划方案，本标段道路污水排向为由南向北，于工程终点处向北铺设污水重力管至横四路，与横四路污水管汇总后进入生态城１＃污水泵站进行提升,然后以压力出水形式向北输送,即向北铺设压力管直至接上一标段的管道。中途经过后望浜时设置压力倒虹管过河,经过上市河时以重力管形式过河。污水管位于道路东侧路幅外绿化带下，其中污水压力管管中心距道路中心...
