排水泵房施工方案

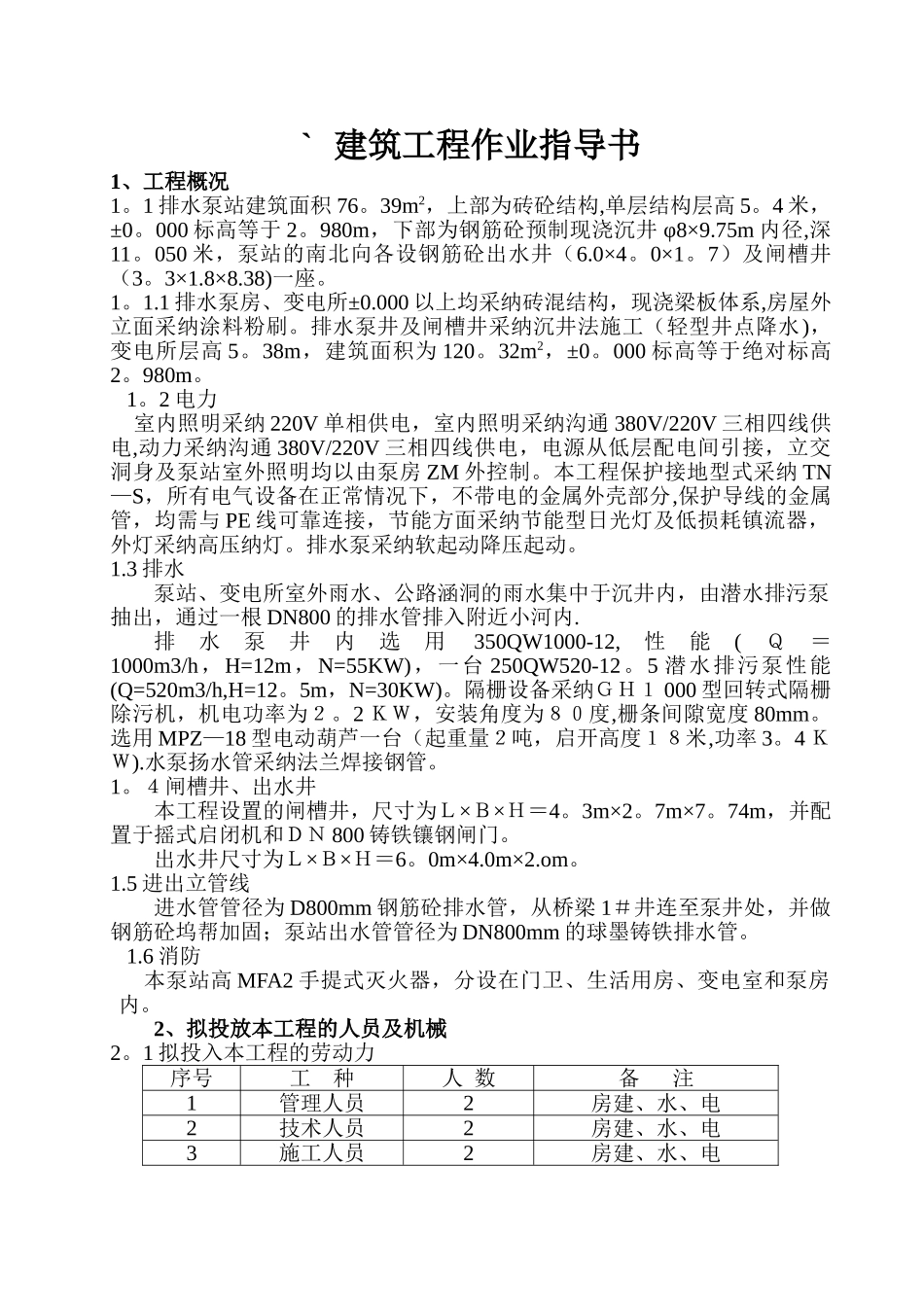

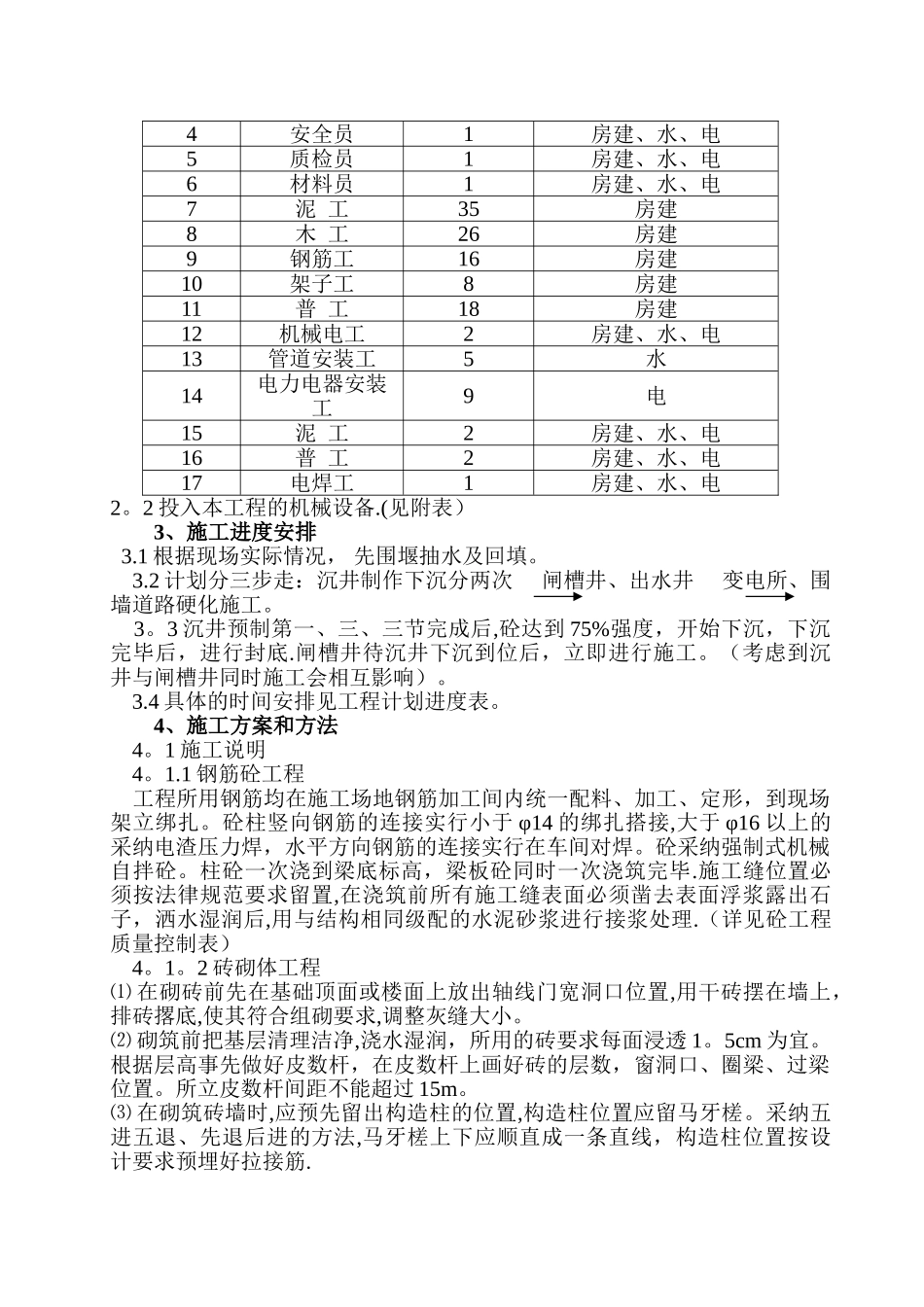

` 建筑工程作业指导书1、工程概况1。1 排水泵站建筑面积 76。39m2，上部为砖砼结构,单层结构层高 5。4 米，±0。000 标高等于 2。980m，下部为钢筋砼预制现浇沉井 φ8×9.75m 内径,深11。050 米，泵站的南北向各设钢筋砼出水井（6.0×4。0×1。7）及闸槽井（3。3×1.8×8.38)一座。1。1.1 排水泵房、变电所±0.000 以上均采纳砖混结构，现浇梁板体系,房屋外立面采纳涂料粉刷。排水泵井及闸槽井采纳沉井法施工（轻型井点降水)，变电所层高 5。38m，建筑面积为 120。32m2，±0。000 标高等于绝对标高2。980m。 1。2 电力 室内照明采纳 220V 单相供电，室内照明采纳沟通 380V/220V 三相四线供电,动力采纳沟通 380V/220V 三相四线供电，电源从低层配电间引接，立交洞身及泵站室外照明均以由泵房 ZM 外控制。本工程保护接地型式采纳 TN—S，所有电气设备在正常情况下，不带电的金属外壳部分,保护导线的金属管，均需与 PE 线可靠连接，节能方面采纳节能型日光灯及低损耗镇流器，外灯采纳高压纳灯。排水泵采纳软起动降压起动。1.3 排水泵站、变电所室外雨水、公路涵洞的雨水集中于沉井内，由潜水排污泵抽出，通过一根 DN800 的排水管排入附近小河内.排水泵井内选用350QW1000-12,性能(Ｑ＝1000m3/h，H=12m，N=55KW)，一台 250QW520-12。5 潜水排污泵性能(Q=520m3/h,H=12。5m，N=30KW)。隔栅设备采纳ＧＨ１ 000 型回转式隔栅除污机，机电功率为２。2 ＫＷ，安装角度为８０度,栅条间隙宽度 80mm。选用 MPZ—18 型电动葫芦一台（起重量２吨，启开高度１８米,功率 3。4 ＫＷ).水泵扬水管采纳法兰焊接钢管。1。４闸槽井、出水井本工程设置的闸槽井，尺寸为Ｌ×Ｂ×Ｈ＝4。3m×2。7m×7。74m，并配置于摇式启闭机和ＤＮ 800 铸铁镶钢闸门。出水井尺寸为Ｌ×Ｂ×Ｈ＝6。0m×4.0m×2.om。1.5 进出立管线进水管管径为 D800mm 钢筋砼排水管，从桥梁 1＃井连至泵井处，并做钢筋砼坞帮加固；泵站出水管管径为 DN800mm 的球墨铸铁排水管。 1.6 消防本泵站高 MFA2 手提式灭火器，分设在门卫、生活用房、变电室和泵房内。2、拟投放本工程的人员及机械2。1 拟投入本工程的劳动力序号工 种人 数备 注1管理人员2房建、水、电2技术人员2房建、水、电3施工人员2房建、水、电4安全员1房建、水、电5质检员1房建、水、电6材料员1房建、水、电7泥 工35房建8木 工26房建9钢筋工16房建10架子工8房建11普 工18房建12机械...
