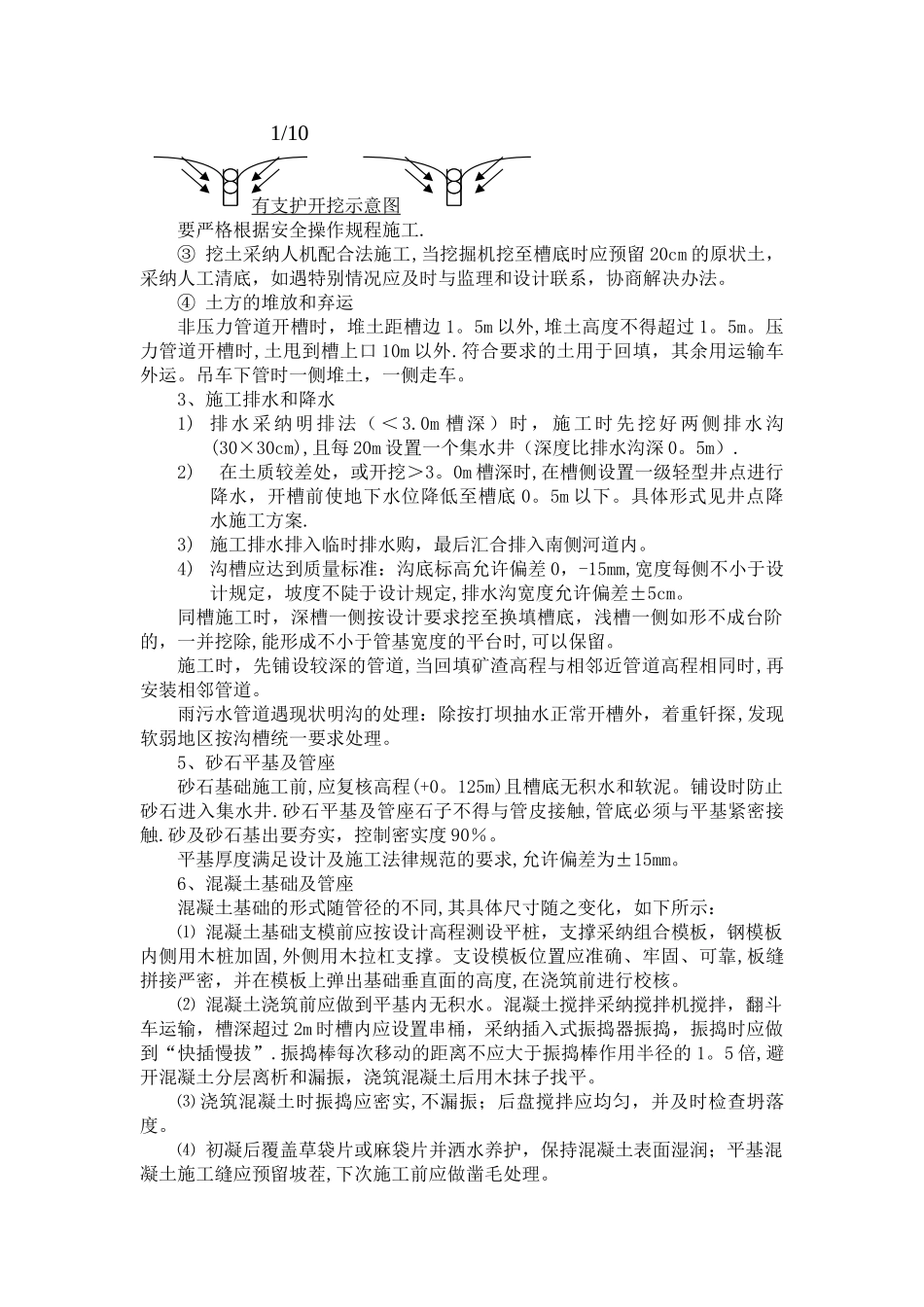

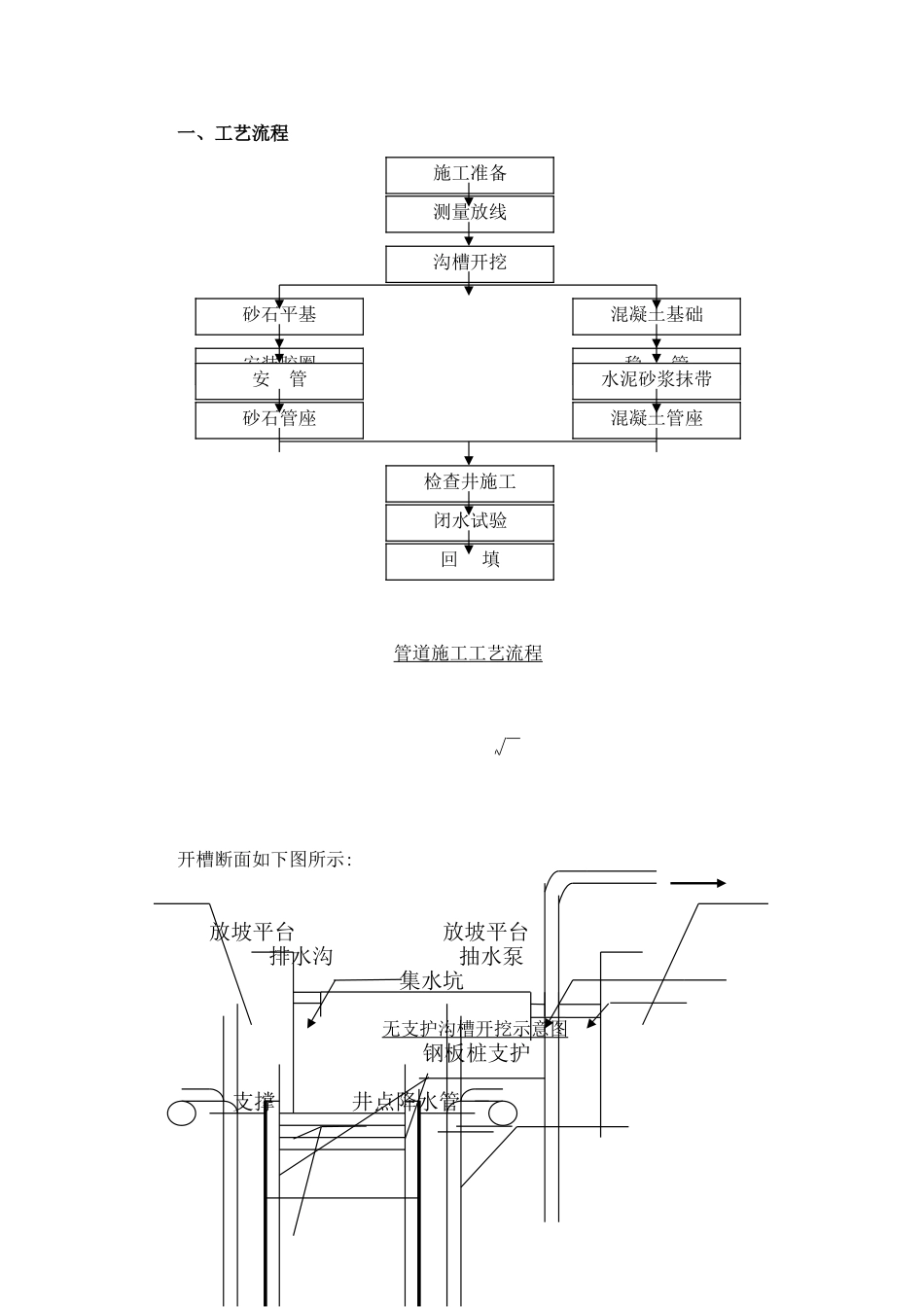

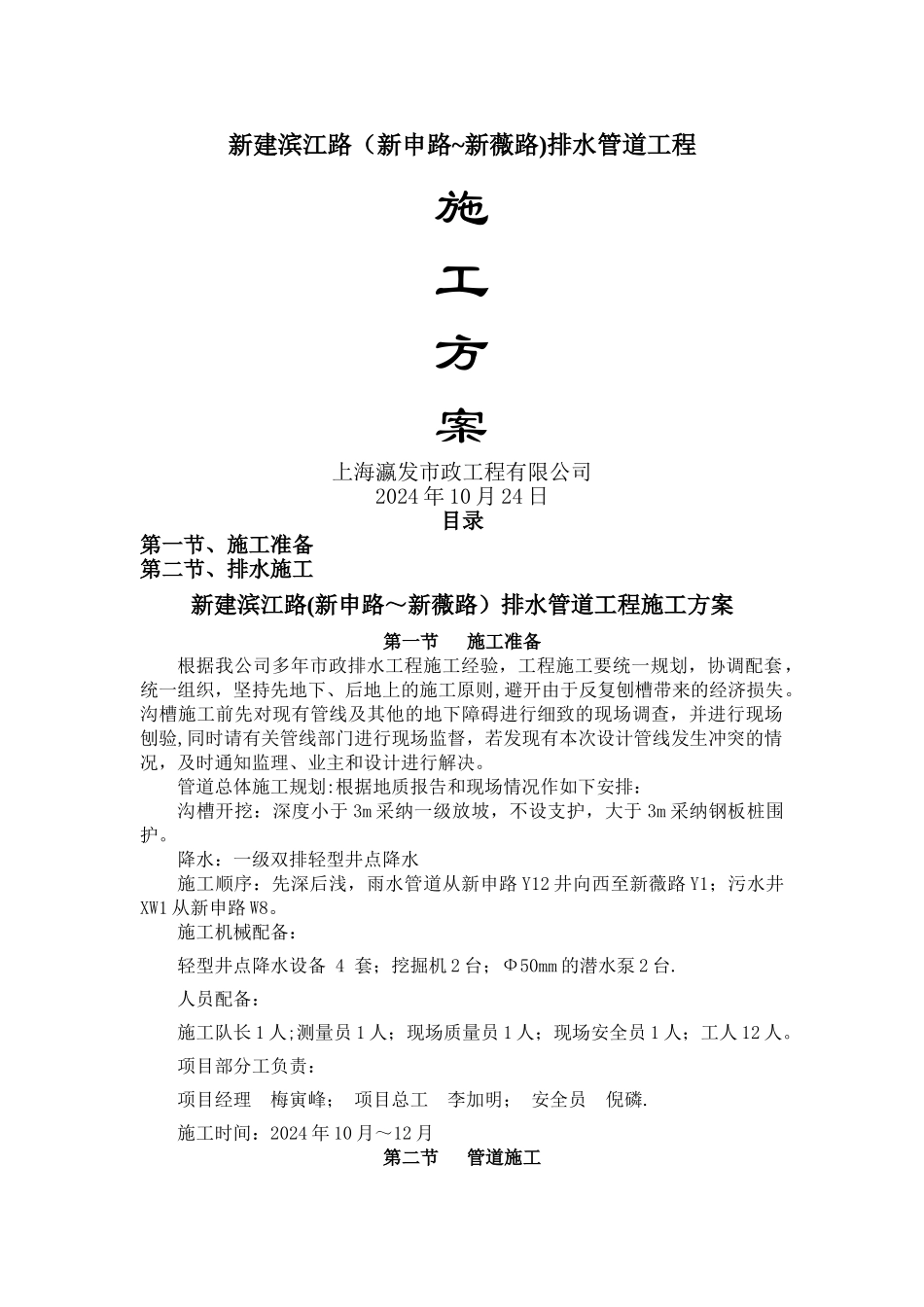

新建滨江路（新申路~新薇路)排水管道工程施工方案上海瀛发市政工程有限公司2024 年 10 月 24 日目录第一节、施工准备第二节、排水施工新建滨江路(新申路～新薇路）排水管道工程施工方案第一节 施工准备根据我公司多年市政排水工程施工经验，工程施工要统一规划，协调配套，统一组织，坚持先地下、后地上的施工原则,避开由于反复刨槽带来的经济损失。沟槽施工前先对现有管线及其他的地下障碍进行细致的现场调查，并进行现场刨验,同时请有关管线部门进行现场监督，若发现有本次设计管线发生冲突的情况，及时通知监理、业主和设计进行解决。管道总体施工规划:根据地质报告和现场情况作如下安排：沟槽开挖：深度小于 3m 采纳一级放坡，不设支护，大于 3m 采纳钢板桩围护。降水：一级双排轻型井点降水施工顺序：先深后浅，雨水管道从新申路 Y12 井向西至新薇路 Y1；污水井XW1 从新申路 W8。施工机械配备：轻型井点降水设备 4 套；挖掘机 2 台；Ф50mm 的潜水泵 2 台.人员配备：施工队长 1 人;测量员 1 人；现场质量员 1 人；现场安全员 1 人；工人 12 人。项目部分工负责：项目经理 梅寅峰； 项目总工 李加明； 安全员 倪磷. 施工时间：2024 年 10 月～12 月第二节 管道施工一、工艺流程二、主要施工方法1、施工放线1) 根据设计给定的规划桩，用经纬仪测量雨污水管道中心线检查井的位置，放线时应以雨污水管道起始点检查井的位置作为管道位置控制点检查井位置做好栓桩记录。2) 沿管线位置引设临时水准点,做好记录，并加以保护，沿管线每 80m 设置临时水准点，并常常闭合校合。3) 测量放线的技术标准应达到 h≤±6 n mm。2、挖槽根据现场条件，施工管道都处于空旷的上，施工有放坡开挖的条件的,因此根据沟槽开挖：深度小于 3m 采纳一级放坡，不设支护,大于 3m 采纳钢板桩围护部采纳放坡开槽法开槽断面如下图所示:放坡平台 放坡平台 排水沟 抽水泵 集水坑无支护沟槽开挖示意图钢板桩支护 支撑 井点降水管管道施工工艺流程施工准备测量放线沟槽开挖砂石平基混凝土基础安装胶圈安 管砂石管座稳 管水泥砂浆抹带混凝土管座检查井施工闭水试验回 填 1/10有支护开挖示意图要严格根据安全操作规程施工.③ 挖土采纳人机配合法施工,当挖掘机挖至槽底时应预留 20cm 的原状土，采纳人工清底，如遇特别情况应及时与监理和设计联系，协商解决办法。④ 土方的堆放和弃运非压力管道开槽时，堆土距...
