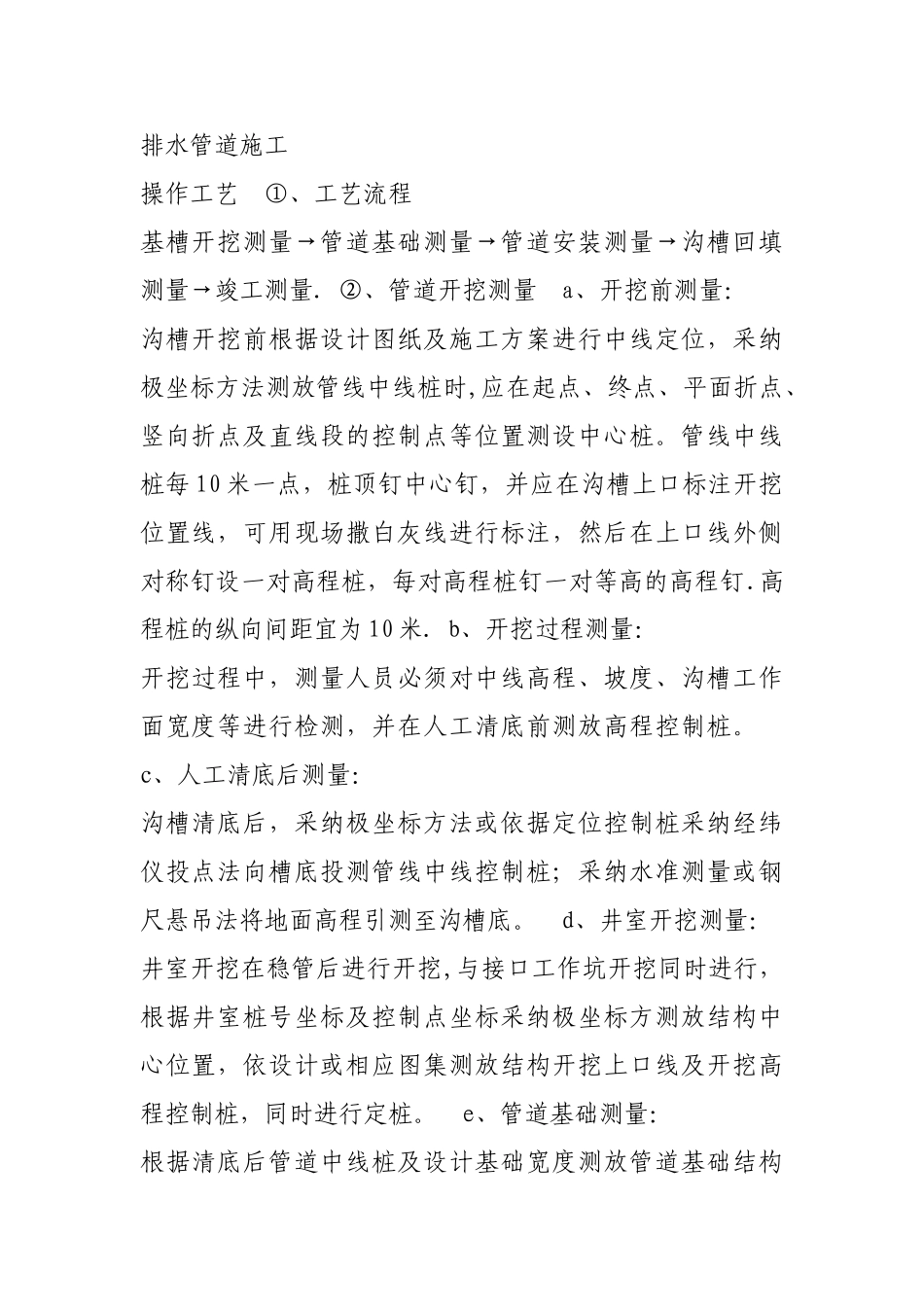

排水管道施工操作工艺 ①、工艺流程 基槽开挖测量→管道基础测量→管道安装测量→沟槽回填测量→竣工测量. ②、管道开挖测量 a、开挖前测量： 沟槽开挖前根据设计图纸及施工方案进行中线定位，采纳极坐标方法测放管线中线桩时,应在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。管线中线桩每 10 米一点，桩顶钉中心钉，并应在沟槽上口标注开挖位置线，可用现场撒白灰线进行标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩钉一对等高的高程钉.高程桩的纵向间距宜为 10 米. b、开挖过程测量： 开挖过程中，测量人员必须对中线高程、坡度、沟槽工作面宽度等进行检测，并在人工清底前测放高程控制桩。 c、人工清底后测量： 沟槽清底后，采纳极坐标方法或依据定位控制桩采纳经纬仪投点法向槽底投测管线中线控制桩；采纳水准测量或钢尺悬吊法将地面高程引测至沟槽底。 d、井室开挖测量： 井室开挖在稳管后进行开挖,与接口工作坑开挖同时进行，根据井室桩号坐标及控制点坐标采纳极坐标方测放结构中心位置，依设计或相应图集测放结构开挖上口线及开挖高程控制桩，同时进行定桩。 e、管道基础测量： 根据清底后管道中线桩及设计基础宽度测放管道基础结构宽度,同时测放管道基础高程控制桩。管道基础施工后复测基础中线偏差、宽度及高程。 f、管道安装测量： 管道基础施工后恢复中线，根据不同管线结构形式及附属施分别进行安装放线。 g、沟槽回填测量： 根据设计要求或法律规范规定测放回填土不同区域及分层高程控制桩，标出每层回填土压实厚度。 ③、应注意的问题 a、必须坚持测量复核制度，测量复核后方可施工。 b、内业计算必须由两人独立计算、互相复核。 c、永久施工控制点，必须埋设在施工变形区以外。 d、在阳光下测量时，仪器应在测伞下支设，防止因脚架受热不均而使仪器偏移，造成测量不准. 2、施工工艺 工艺流程：定位放线→高程测量→拆除路面→开挖沟槽→验槽→井基、管基→铺设管道→管道接口→检查井→闭水试验测定→沟槽回填土方夯实→路面恢复 3、操作方法 (1)、机械开挖： 沟槽开挖实行机械开挖配合人工进行清底方式进行。挖土前先验线并取得业主或监理工程师的认可。挖土采纳反铲液压挖掘机进行，开挖时，合理确定开挖顺序、开挖深度然后分段开挖.开挖前，向机械司机详细交底,其内容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等由专人指挥，并配备一定的测量人员随...
