掘进机培训教案

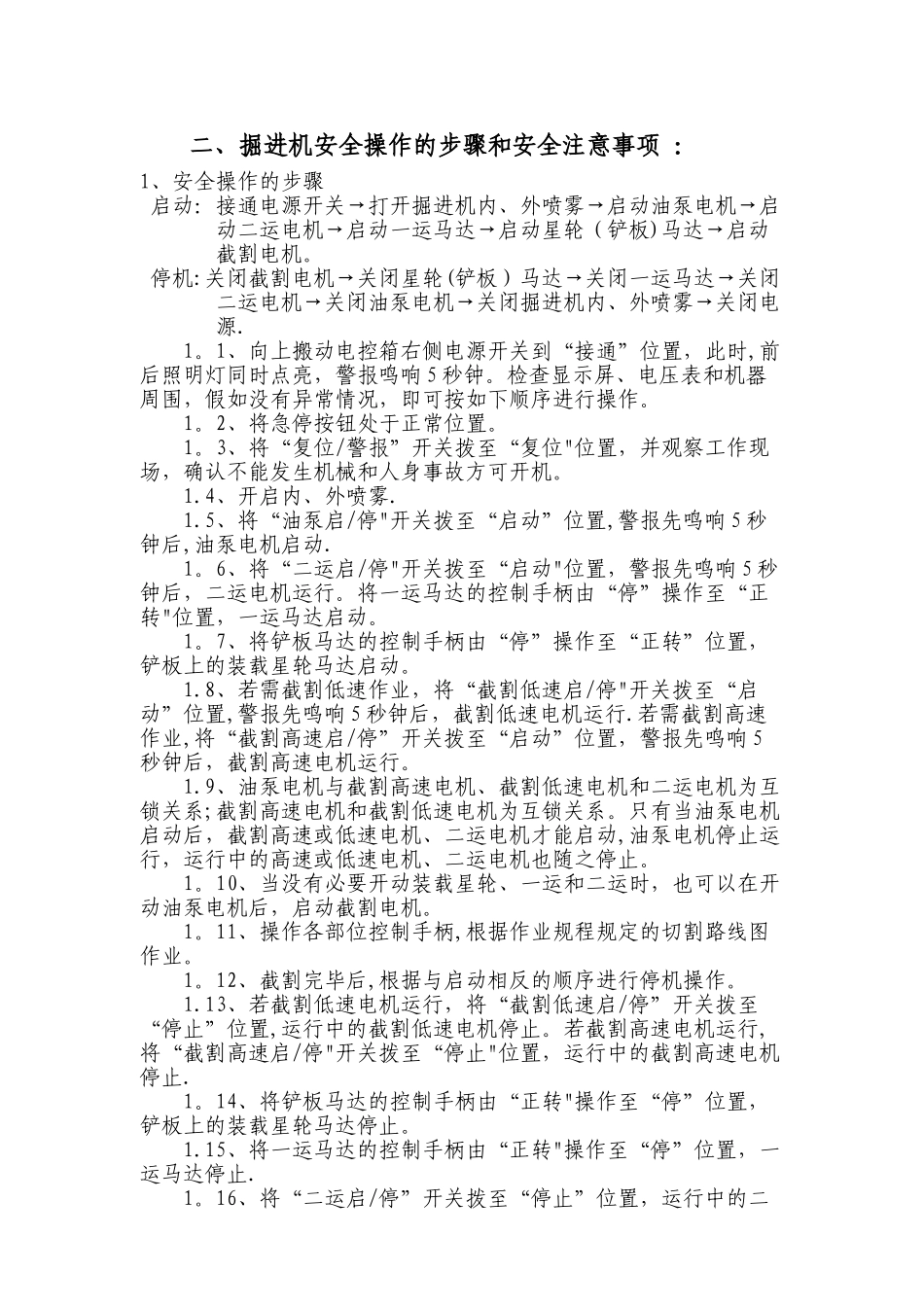

掘进机司机培训教案 课程名称:掘进机司机 专业知识与案例分析 授课老师:徐鹏 2024 年 4 月山东肥矿技师学院培训教案1、课程名称： 掘进机司机专业知识与案例分析2、课时安排：总课时：401）掘进机型号、结构和工作原理 本讲课时: 4 2 ） 掘进机安全操作的步骤和安全注意事项 本讲课时: 12 3 ） 掘进机日常维修注意事项及检修重点 本讲课时: 6 4 ） 掘进机使用过程中常见故障原因分析、排除方法 本讲课时： 10 5）掘进机常见事故案例 本讲课时:83、教学目的及要求:了解掘进机的规格型号、工作原理和组成结构4、本讲重点：掘进机安全操作的步骤和安全注意事项 5、本讲难点:掘进机在使用过程中常见故障原因分析、排除方法 6、教学方法： 课件讲授 7、教学内容一、掘进机的规格型号、工作原理和组成结构 二、掘进机安全操作的步骤和安全注意事项 三、掘进机日常维修注意事项及检修重点 四、掘进机在使用过程中常见故障原因分析、排除方法 五、掘进机常见事故案例 授课老师:徐鹏一、掘进机型号、工作原理和组成结构：1、掘进机型号主要包括:EBZ200 型、EBZ132 型、EBZ100 型、EBZ75 型。我矿使用为 EBZ132II 型，特做如下介绍：E—掘进机 B--悬臂式 Z—纵轴式 132-截割机构功率II-二代机2、EBZ132II 型掘进机组成结构和工作原理:本设备结构主要由截割部、铲板部、本体部、行走部、运输部组成，行走部实现掘进机的移动,截割部实现对被采掘对象实施截割,铲板部实现对被采掘下来的物料实施铲装，装运部实现对截割物料的装载与运输，本体部为连接各个部件的主要承载构件。 3、整机特点 （1）整机机身矮，重心低，截割稳定性好; （2)截割部采纳纵轴设计,固定式炮头,刚性强，故障率低，适合半煤岩巷道掘进； (3)截割部具有内外喷雾功能，合理设计喷嘴位置,强化外喷雾效果； （4）采纳俯角铲板，利于装运和清底，装料装置采纳弧形三齿星轮通过低速大扭矩马达直接驱动; (5）运输机采纳中双链运输结构，底板呈直线形状、运输顺畅，最大限度避开卡链； （6）行走部采纳减速机与液压马达高度集成结构，体积小、可靠性高; （7)液压部采纳恒功率控制，具有压力切断、负载敏感技术功能; （8)电气系统采纳新型综保,模块化设计，具有液晶汉字动态显示功能。小结：简单认识掘进机进展概况、型号、工作原理、组成等二、掘进机安全操作的步骤和安全注意事项 ：1、安全操作的步骤启动：接通电源开关→打开掘进机内...
