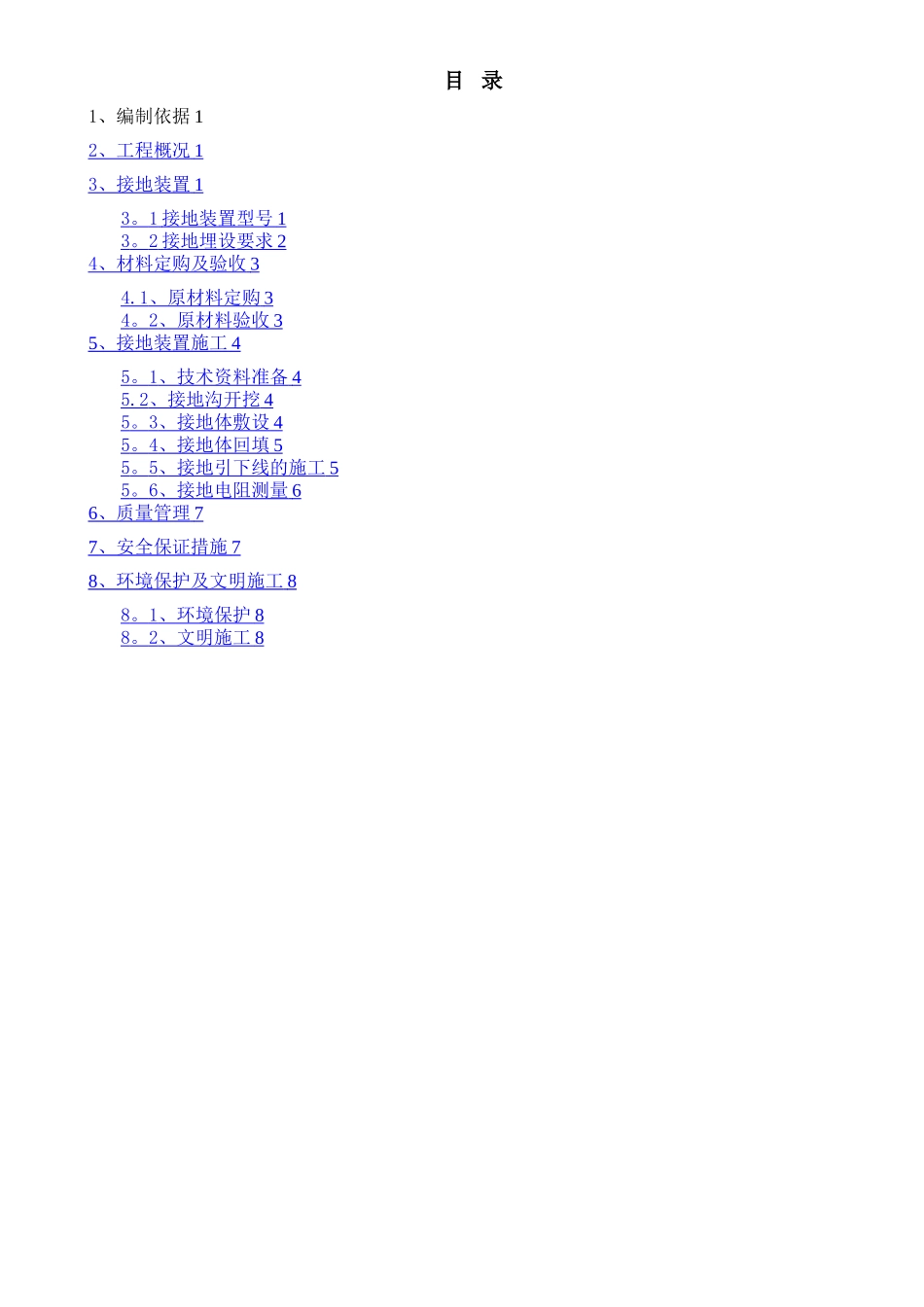

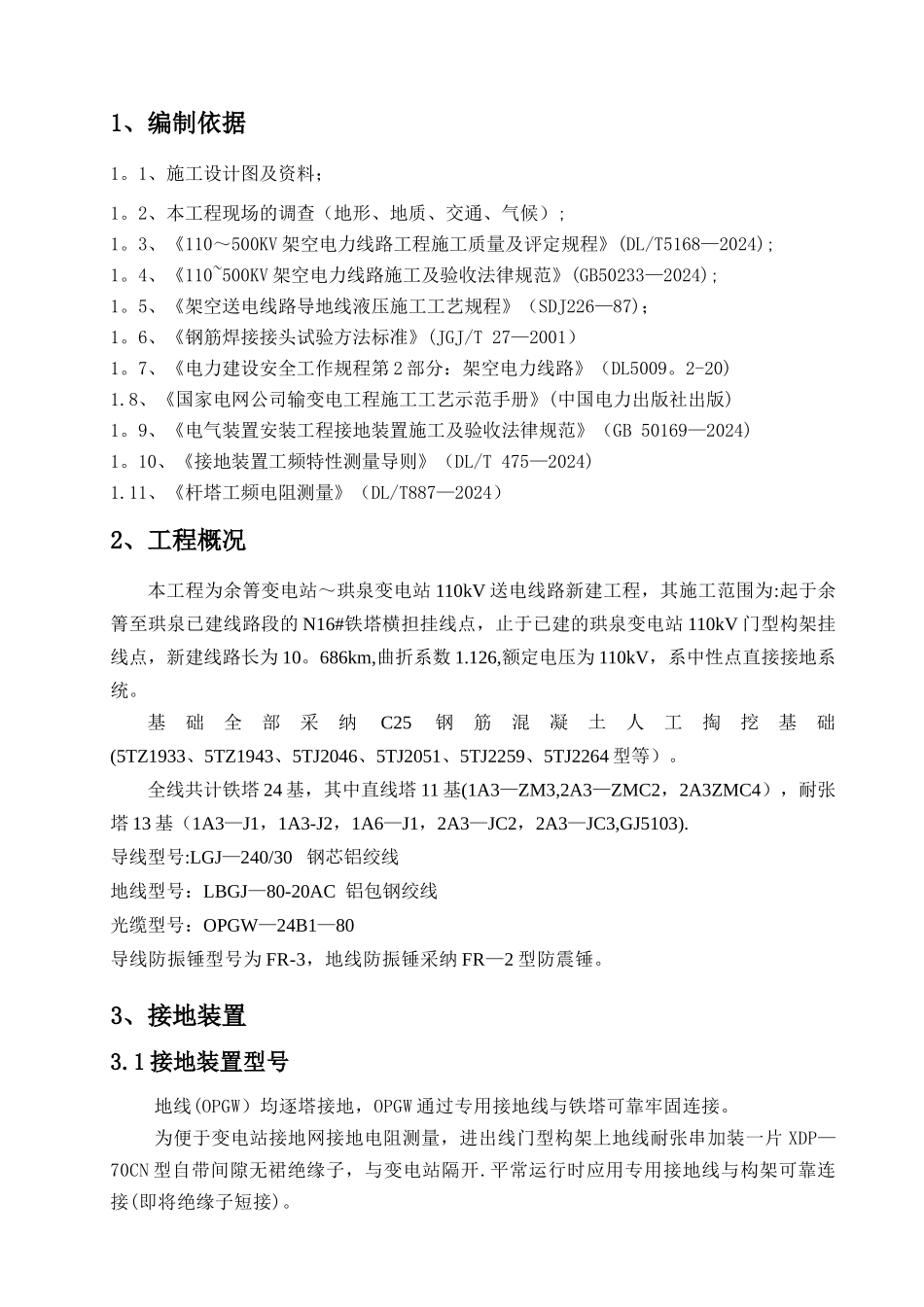

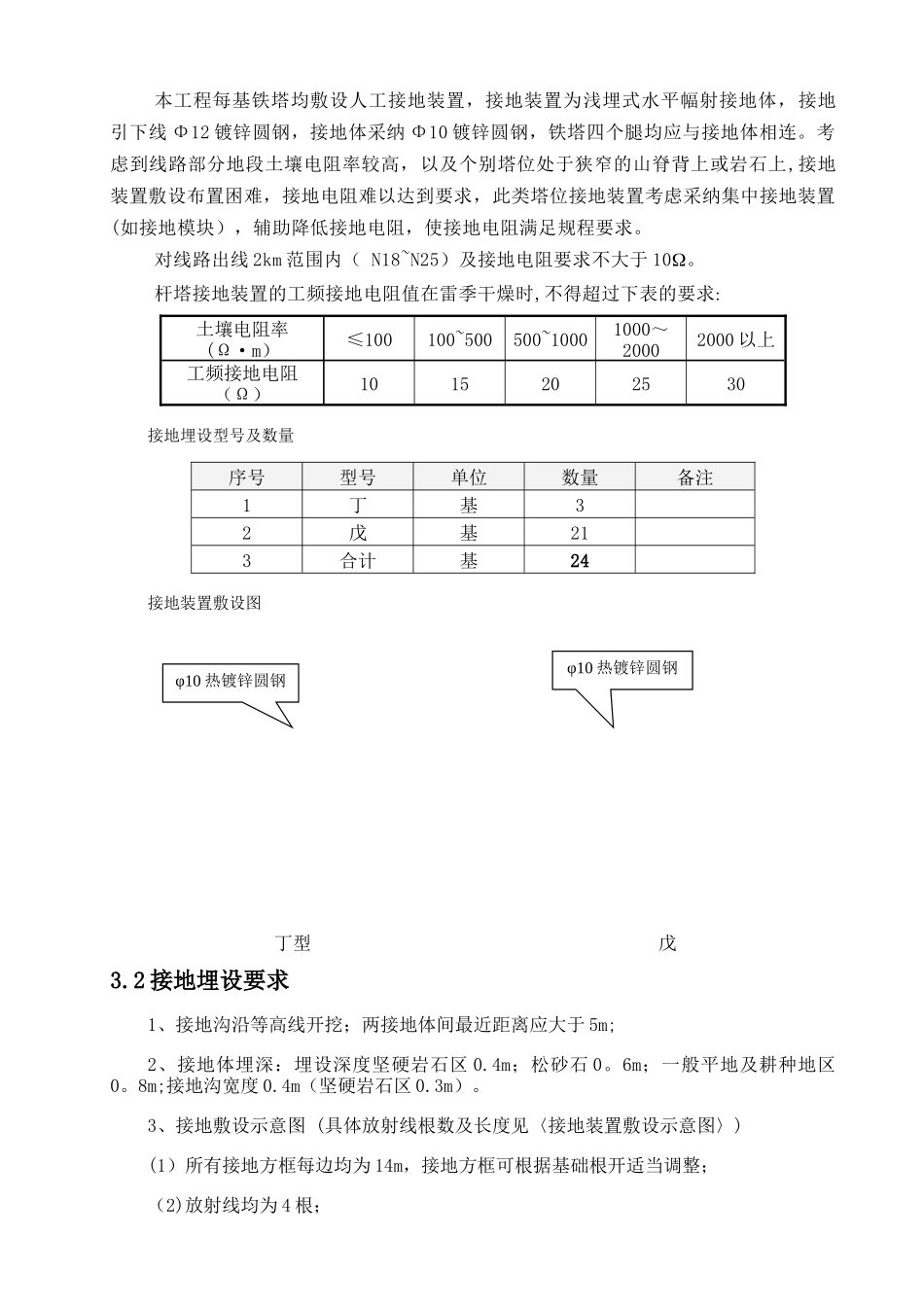

目 录1、编制依据 12 、工程概况 1 3 、接地装置 1 3 。 1 接地装置型号 1 3 。 2 接地埋设要求 2 4 、材料定购及验收 3 4.1 、原材料定购 3 4 。 2 、原材料验收 3 5 、接地装置施工 4 5 。 1 、技术资料准备 4 5.2 、接地沟开挖 4 5 。 3 、接地体敷设 4 5 。 4 、接地体回填 5 5 。 5 、接地引下线的施工 5 5 。 6 、接地电阻测量 6 6 、质量管理 7 7 、安全保证措施 7 8 、环境保护及文明施工 8 8 。 1 、环境保护 8 8 。 2 、文明施工 8 1、编制依据1。1、施工设计图及资料;1。2、本工程现场的调查(地形、地质、交通、气候);1。3、《110~500KV 架空电力线路工程施工质量及评定规程》(DL/T5168—2024);1。4、《110~500KV 架空电力线路施工及验收法律规范》(GB50233—2024);1。5、《架空送电线路导地线液压施工工艺规程》(SDJ226—87);1。6、《钢筋焊接接头试验方法标准》(JGJ/T 27—2001)1。7、《电力建设安全工作规程第 2 部分:架空电力线路》(DL5009。2-20)1.8、《国家电网公司输变电工程施工工艺示范手册》(中国电力出版社出版)1。9、《电气装置安装工程接地装置施工及验收法律规范》(GB 50169—2024)1。10、《接地装置工频特性测量导则》(DL/T 475—2024)1.11、《杆塔工频电阻测量》(DL/T887—2024)2、工程概况本工程为余箐变电站~珙泉变电站 110kV 送电线路新建工程,其施工范围为:起于余箐至珙泉已建线路段的 N16#铁塔横担挂线点,止于已建的珙泉变电站 110kV 门型构架挂线点,新建线路长为 10。686km,曲折系数 1.126,额定电压为 110kV,系中性点直接接地系统。基础全部采纳C25钢筋混凝土人工掏挖基础(5TZ1933、5TZ1943、5TJ2046、5TJ2051、5TJ2259、5TJ2264 型等)。全线共计铁塔 24 基,其中直线塔 11 基(1A3—ZM3,2A3—ZMC2,2A3ZMC4),耐张塔 13 基(1A3—J1,1A3-J2,1A6—J1,2A3—JC2,2A3—JC3,GJ5103).导线型号:LGJ—240/30 钢芯铝绞线地线型号:LBGJ—80-20AC 铝包钢绞线光缆型号:OPGW—24B1—80 导线防振锤型号为 FR-3,地线防振锤采纳 FR—2 型防震锤。3、接地装置3.1 接地装置型号地线(OPGW)均逐塔接地,OPGW 通过专用接地线与铁塔可靠牢固连接。为便于变电站接地网接地电阻测量,进出线门型构架上地线耐张串加装一片 XDP—70CN 型自带间隙无裙绝缘子,与变电站隔开.平常运行时应用专用...
