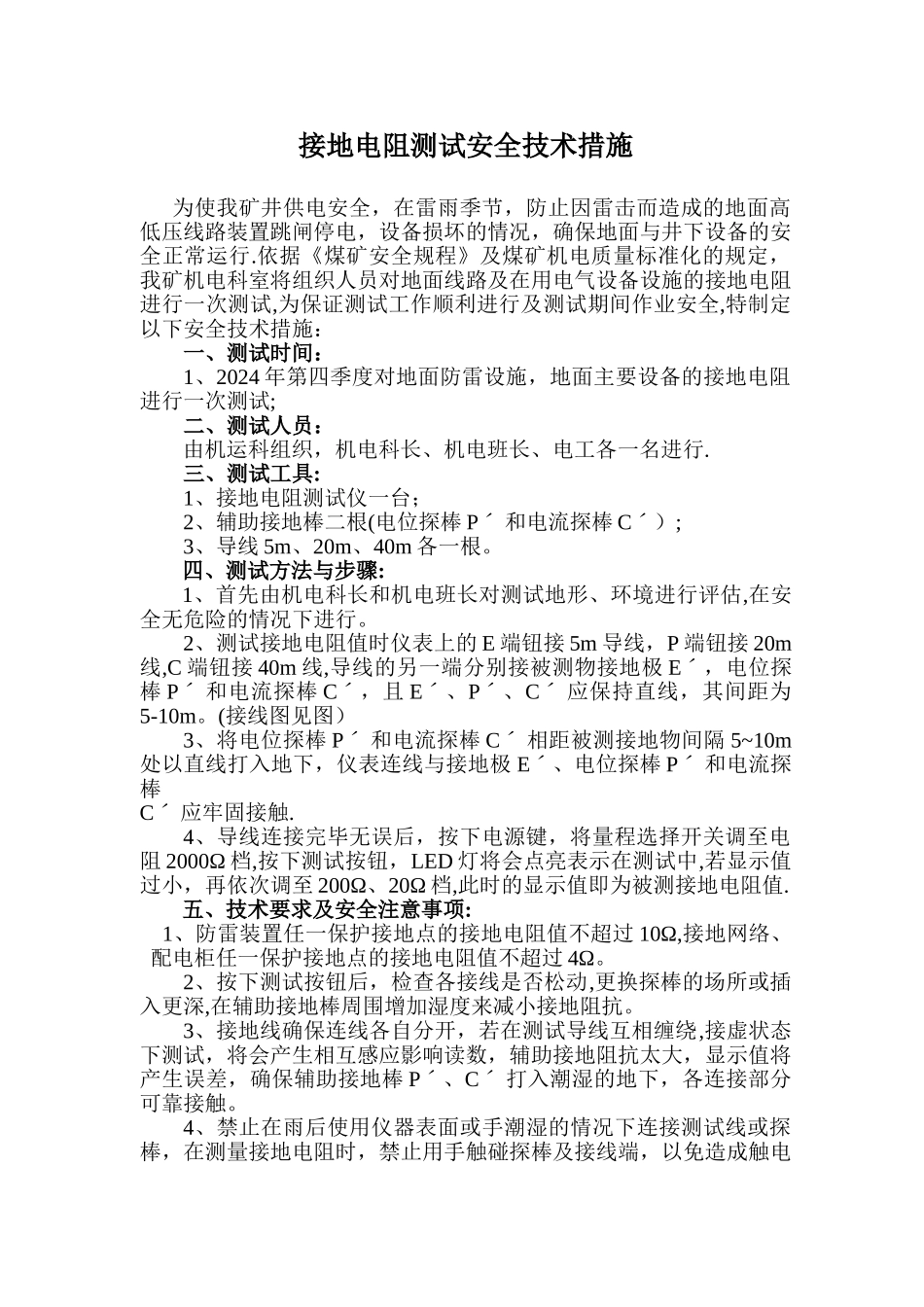

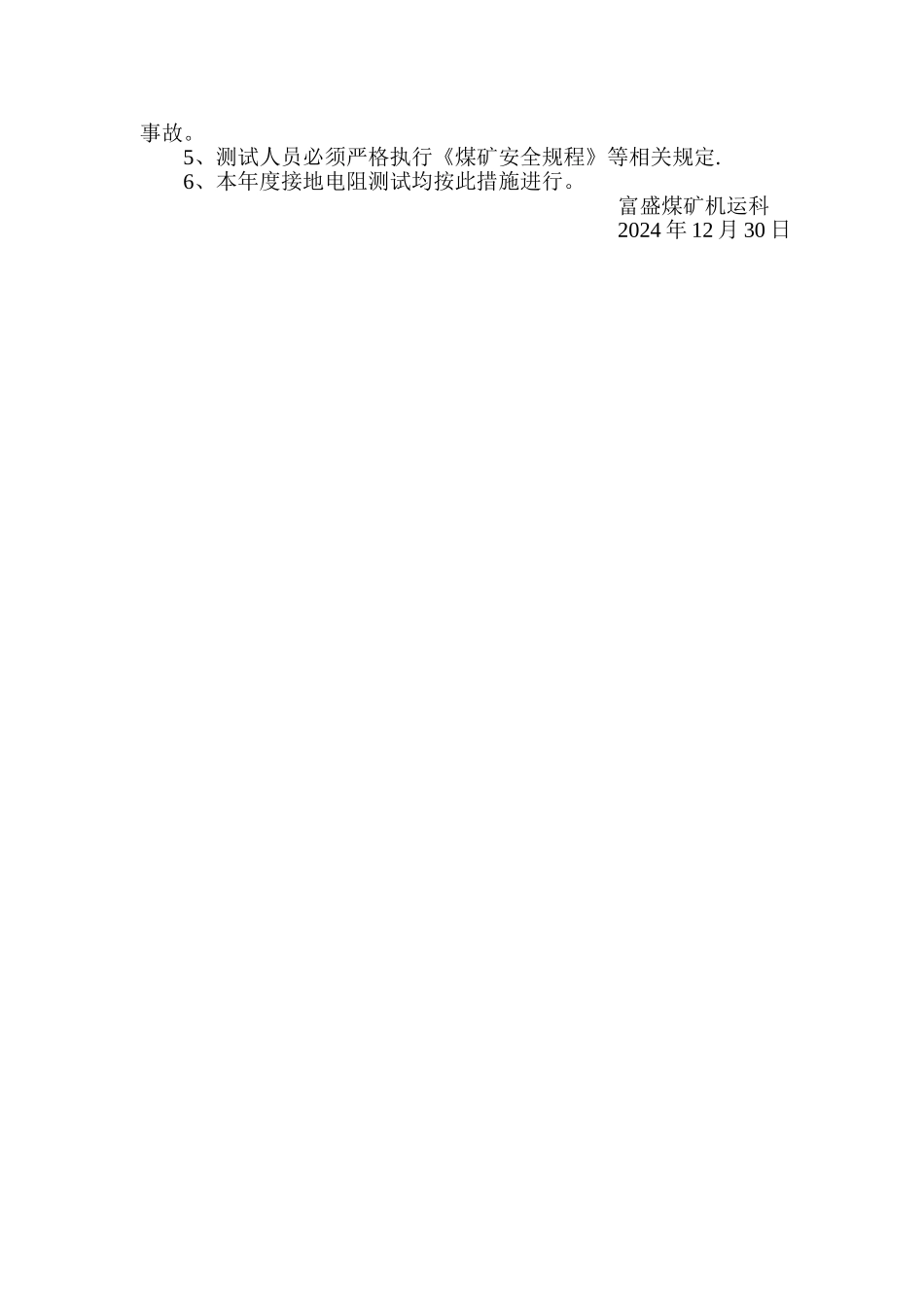

接地电阻测试安全技术措施为使我矿井供电安全,在雷雨季节,防止因雷击而造成的地面高低压线路装置跳闸停电,设备损坏的情况,确保地面与井下设备的安全正常运行.依据《煤矿安全规程》及煤矿机电质量标准化的规定,我矿机电科室将组织人员对地面线路及在用电气设备设施的接地电阻进行一次测试,为保证测试工作顺利进行及测试期间作业安全,特制定以下安全技术措施:一、测试时间:1、2024 年第四季度对地面防雷设施,地面主要设备的接地电阻进行一次测试;二、测试人员:由机运科组织,机电科长、机电班长、电工各一名进行.三、测试工具:1、接地电阻测试仪一台;2、辅助接地棒二根(电位探棒 Pˊ 和电流探棒 Cˊ);3、导线 5m、20m、40m 各一根。四、测试方法与步骤:1、首先由机电科长和机电班长对测试地形、环境进行评估,在安全无危险的情况下进行。2、测试接地电阻值时仪表上的 E 端钮接 5m 导线,P 端钮接 20m线,C 端钮接 40m 线,导线的另一端分别接被测物接地极 Eˊ,电位探棒 Pˊ 和电流探棒 Cˊ,且 Eˊ、Pˊ、Cˊ 应保持直线,其间距为5-10m。(接线图见图)3、将电位探棒 Pˊ 和电流探棒 Cˊ 相距被测接地物间隔 5~10m处以直线打入地下,仪表连线与接地极 Eˊ、电位探棒 Pˊ 和电流探棒Cˊ 应牢固接触.4、导线连接完毕无误后,按下电源键,将量程选择开关调至电阻 2000Ω 档,按下测试按钮,LED 灯将会点亮表示在测试中,若显示值过小,再依次调至 200Ω、20Ω 档,此时的显示值即为被测接地电阻值.五、技术要求及安全注意事项: 1、防雷装置任一保护接地点的接地电阻值不超过 10Ω,接地网络、配电柜任一保护接地点的接地电阻值不超过 4Ω。2、按下测试按钮后,检查各接线是否松动,更换探棒的场所或插入更深,在辅助接地棒周围增加湿度来减小接地阻抗。3、接地线确保连线各自分开,若在测试导线互相缠绕,接虚状态下测试,将会产生相互感应影响读数,辅助接地阻抗太大,显示值将产生误差,确保辅助接地棒 Pˊ、Cˊ 打入潮湿的地下,各连接部分可靠接触。4、禁止在雨后使用仪器表面或手潮湿的情况下连接测试线或探棒,在测量接地电阻时,禁止用手触碰探棒及接线端,以免造成触电事故。5、测试人员必须严格执行《煤矿安全规程》等相关规定.6、本年度接地电阻测试均按此措施进行。富盛煤矿机运科2024 年 12 月 30 日
