接地装置施工方案作业指导书

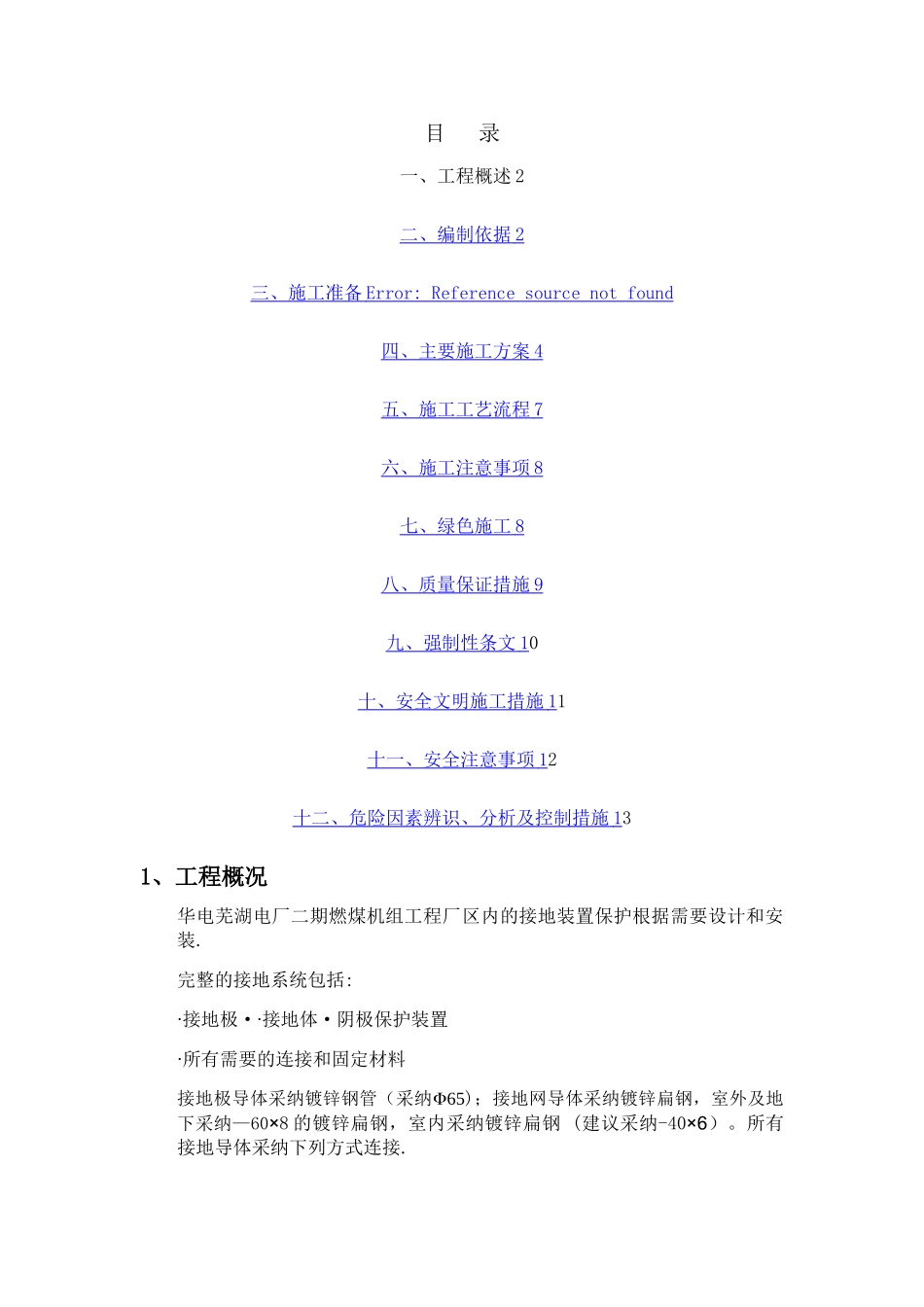

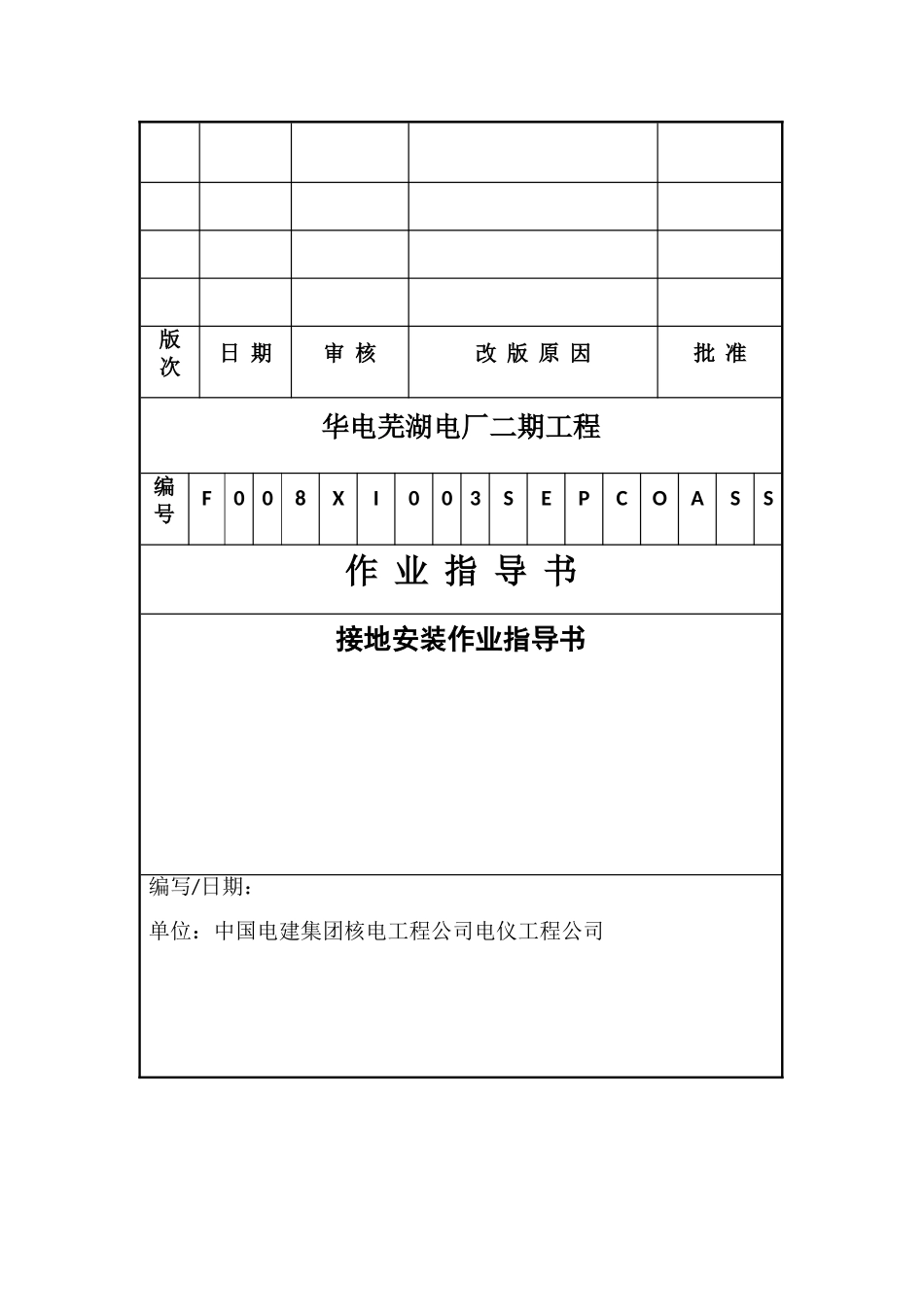

施工方案/作业指导书报审表编号：HDWH -SEPCO —00ⅡⅡDQ—A—06—002工程名称华电芜湖电厂二期工程致达华集团北京中达联咨询有限公司华电芜湖电厂项目监理部： 现报上 接地安装 施工方案/作业指导书,请审查. 附件：接地安装作业指导书承包单位(章）: 项目负责人： 日 期: 年 月 日专业监理工程师审查意见：专业监理工程师： 日 期： 年 月 日总监理工程师审核意见:项目监理部（章）: （副）总监理工程师: 日 期： 年 月 日 建设单位审批意见:建设单位（章)：专业工程师： 日 期： 年 月 日部门(副)主任: 日 期： 年 月 日本表一式四份，由施工单位填报，建设单位、项目监理部各存一份，施工单位存两份.版次日 期审 核改 版 原 因批 准华电芜湖电厂二期工程编号F008XI00 3SEPCOASS作 业 指 导 书接地安装作业指导书编写/日期：单位：中国电建集团核电工程公司电仪工程公司目 录一、工程概述 2二、编制依据 2 三、施工准备 Error: Reference source not found 四、主要施工方案 4 五、施工工艺流程 7 六、施工注意事项 8 七、绿色施工 8 八、质量保证措施 9 九、强制性条文 1 0十、安全文明施工措施 1 1十一、安全注意事项 1 2十二、危险因素辨识、分析及控制措施 1 31、工程概况华电芜湖电厂二期燃煤机组工程厂区内的接地装置保护根据需要设计和安装.完整的接地系统包括:·接地极··接地体·阴极保护装置·所有需要的连接和固定材料接地极导体采纳镀锌钢管（采纳65)；接地网导体采纳镀锌扁钢，室外及地下采纳—60×8 的镀锌扁钢，室内采纳镀锌扁钢 (建议采纳-40×6）。所有接地导体采纳下列方式连接.地下部分采纳焊接，焊接处应作防护处理；裸露部分采纳螺栓连接或焊接，焊接处应作防护处理.脱硫岛区域内应为独立的闭合接地网，其接地电阻为 4Ω 。该闭合接地网至少应有四处与电厂的主接地网电气连接。作业项目范围接地装置安装主要包括:化水、补给水、净水、循环水、脱硫、输煤、干灰库、干煤棚等辅助厂房主接地网、次接地网、避雷针、避雷带及设备接地主要材料序号名称型号及规格单位数量备注1热镀锌扁钢—60＊8米5002热镀锌扁钢—40＊6米15003热镀锌扁钢—25＊3米3004热镀锌钢管Ø65米200接地极52、编制依据8．1《厂区防雷接地图》8．2 火电厂工程施工质量验收及评定规程 DLT 5417—20248．3《电气装置安装工程接地装置施工及验收法律规范》GB50169-20248...
