接地装置安装施工方案

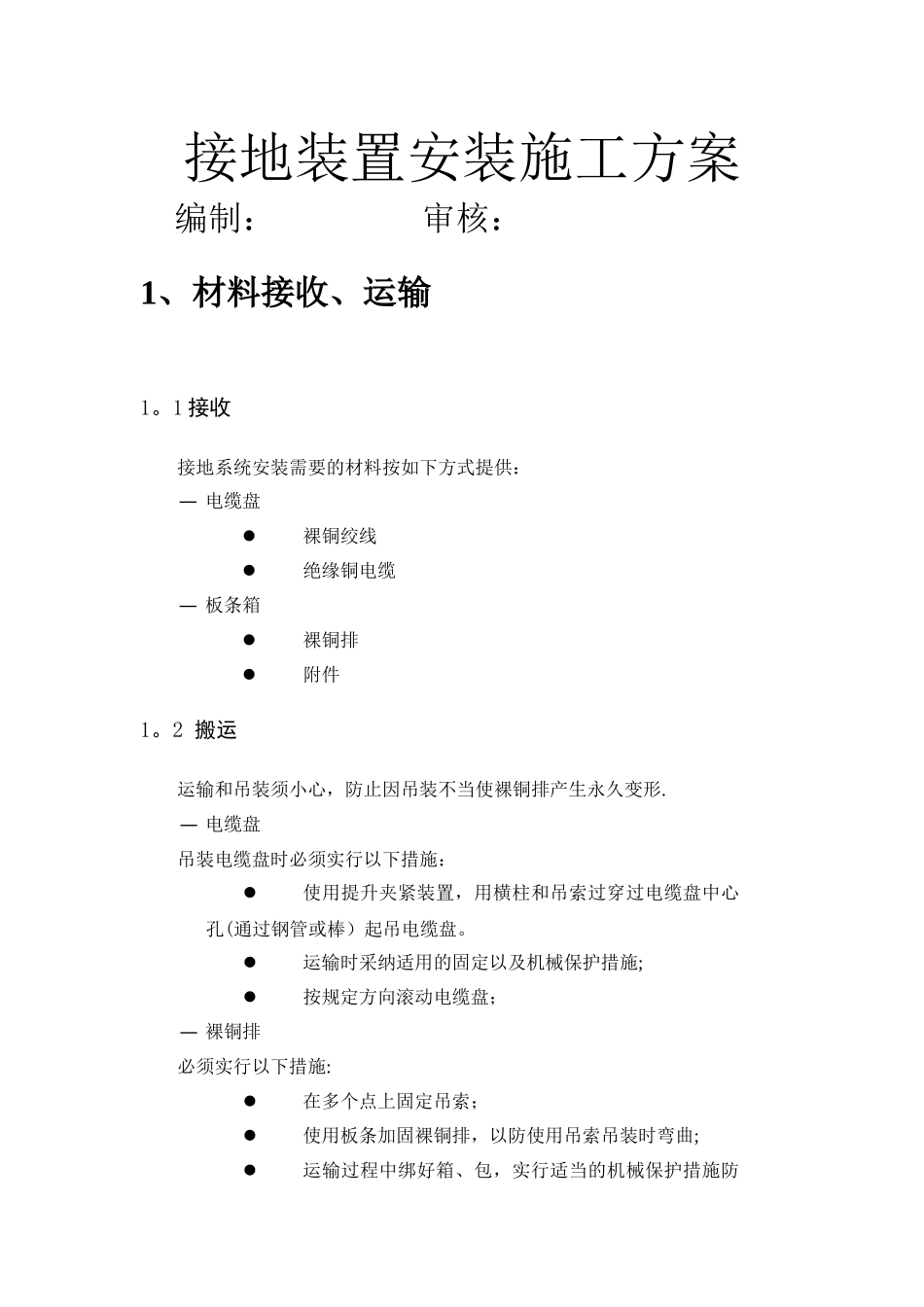

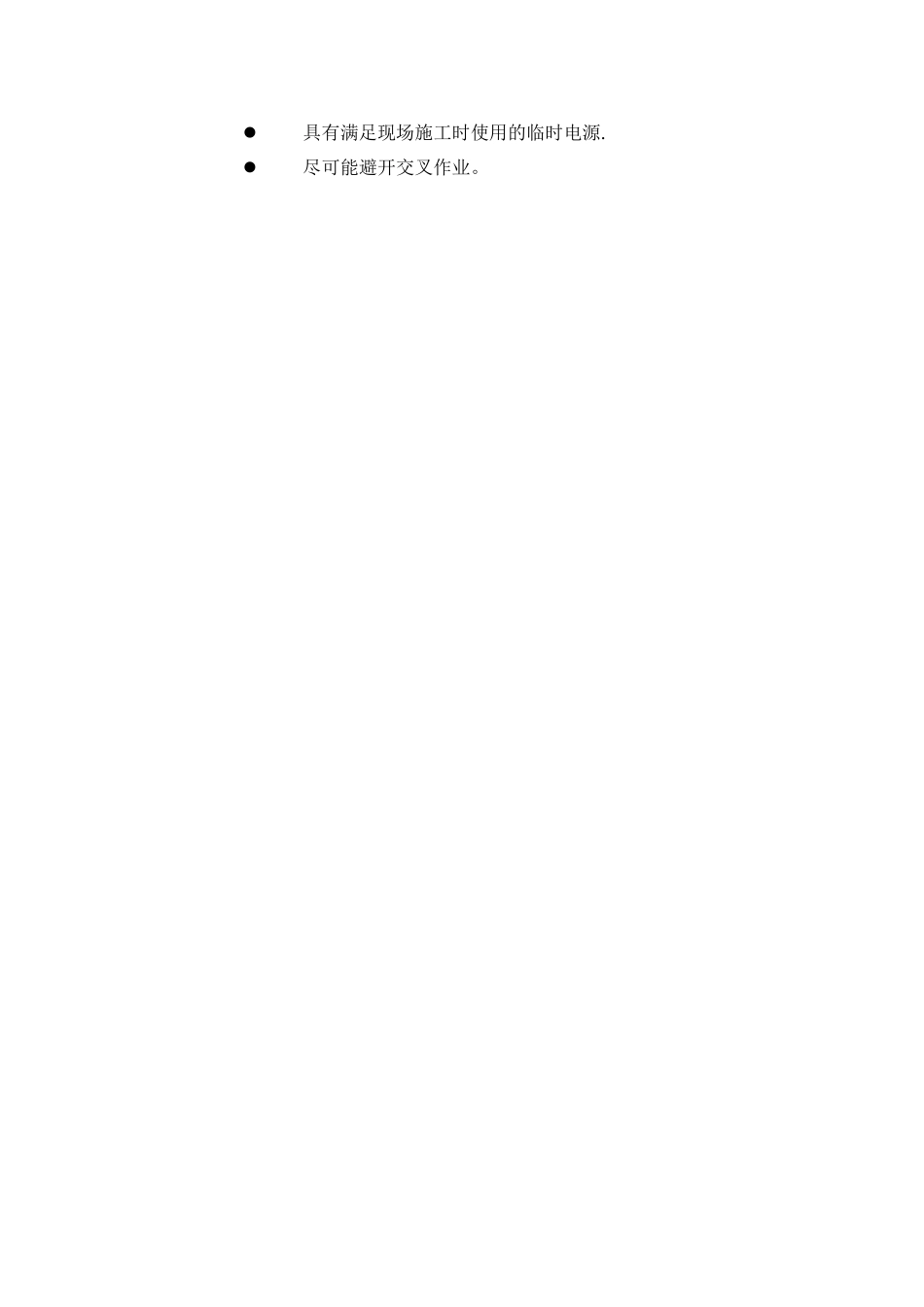

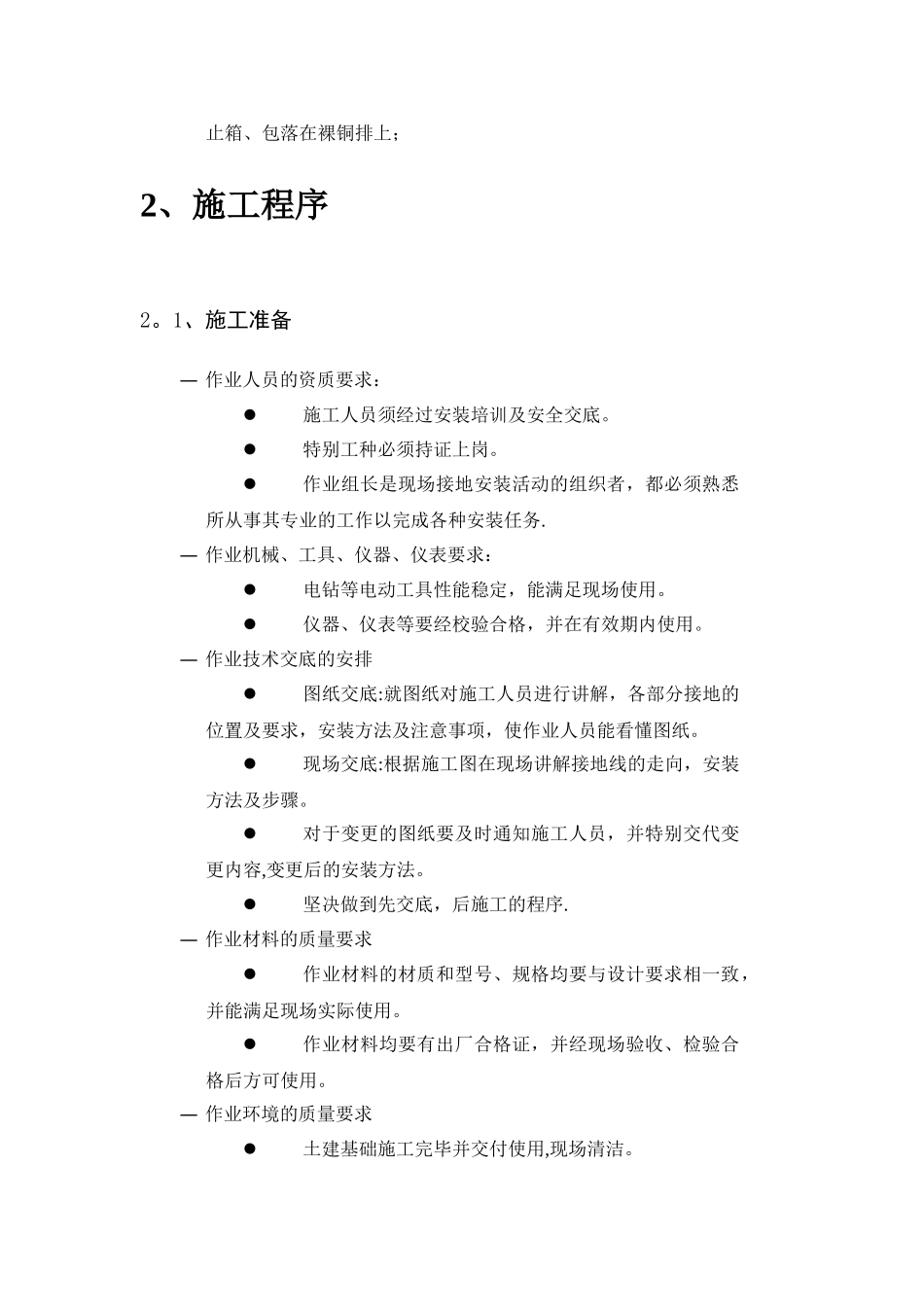

接地装置安装施工方案 编制： 审核：1、材料接收、运输1。1 接收接地系统安装需要的材料按如下方式提供：— 电缆盘裸铜绞线绝缘铜电缆— 板条箱裸铜排附件1。2 搬运运输和吊装须小心，防止因吊装不当使裸铜排产生永久变形.— 电缆盘吊装电缆盘时必须实行以下措施：使用提升夹紧装置，用横柱和吊索过穿过电缆盘中心孔(通过钢管或棒）起吊电缆盘。运输时采纳适用的固定以及机械保护措施;按规定方向滚动电缆盘；— 裸铜排必须实行以下措施:在多个点上固定吊索；使用板条加固裸铜排，以防使用吊索吊装时弯曲;运输过程中绑好箱、包，实行适当的机械保护措施防止箱、包落在裸铜排上；2、施工程序2。1、施工准备— 作业人员的资质要求：施工人员须经过安装培训及安全交底。特别工种必须持证上岗。作业组长是现场接地安装活动的组织者，都必须熟悉所从事其专业的工作以完成各种安装任务.— 作业机械、工具、仪器、仪表要求：电钻等电动工具性能稳定，能满足现场使用。仪器、仪表等要经校验合格，并在有效期内使用。— 作业技术交底的安排图纸交底:就图纸对施工人员进行讲解，各部分接地的位置及要求，安装方法及注意事项，使作业人员能看懂图纸。现场交底:根据施工图在现场讲解接地线的走向，安装方法及步骤。对于变更的图纸要及时通知施工人员，并特别交代变更内容,变更后的安装方法。坚决做到先交底，后施工的程序.— 作业材料的质量要求作业材料的材质和型号、规格均要与设计要求相一致，并能满足现场实际使用。作业材料均要有出厂合格证，并经现场验收、检验合格后方可使用。— 作业环境的质量要求土建基础施工完毕并交付使用,现场清洁。具有满足现场施工时使用的临时电源.尽可能避开交叉作业。2 。 2 、 施 工 步 骤地线尽量从已有的孔中穿过墙壁和地板 （ 阻 火 墙 等 ） 。现场授权修改以外任何问题必须通过设 计 澄 清 处 理 .—划 线根据图纸, 用适当的工具（墨水 笔 、 尺 、 卷 尺 、 水 平 尺 ) 画 出 接 地装 置 走 线 , 检 查 划 线 的 水 平 度 和 垂 直度 ；根 据 图 纸 ， 在 墙 上 、 顶 棚 上 、钢结构上和地板上画出裸铜排的中心线；并划出用来固定裸铜线和裸铜 排 的 钻 孔 点 。—确 定 孔 间 的 距 离根 据 接 地 导 体 电 缆 或 裸 铜 排 沿安 装 路 径 所 ...
