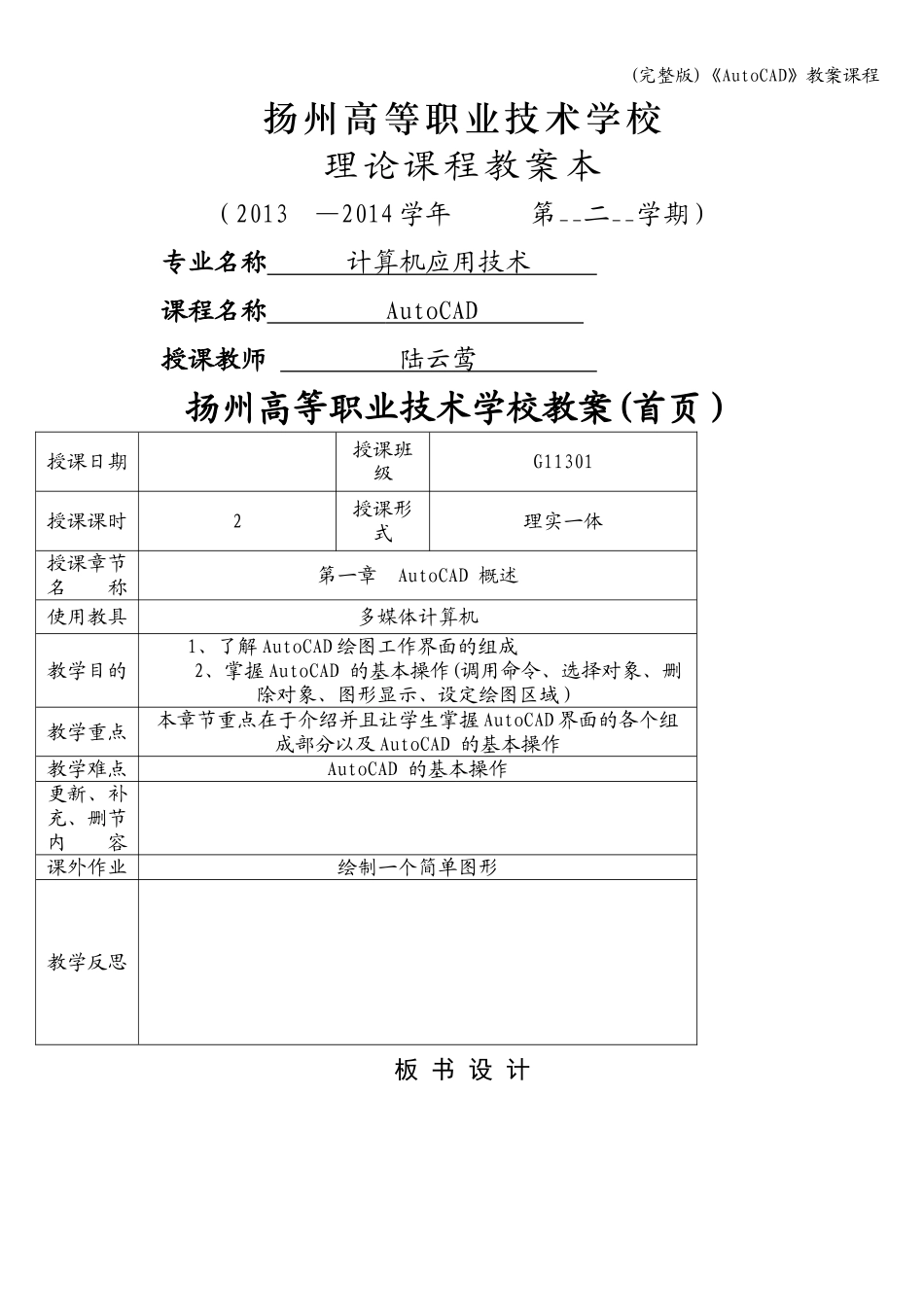

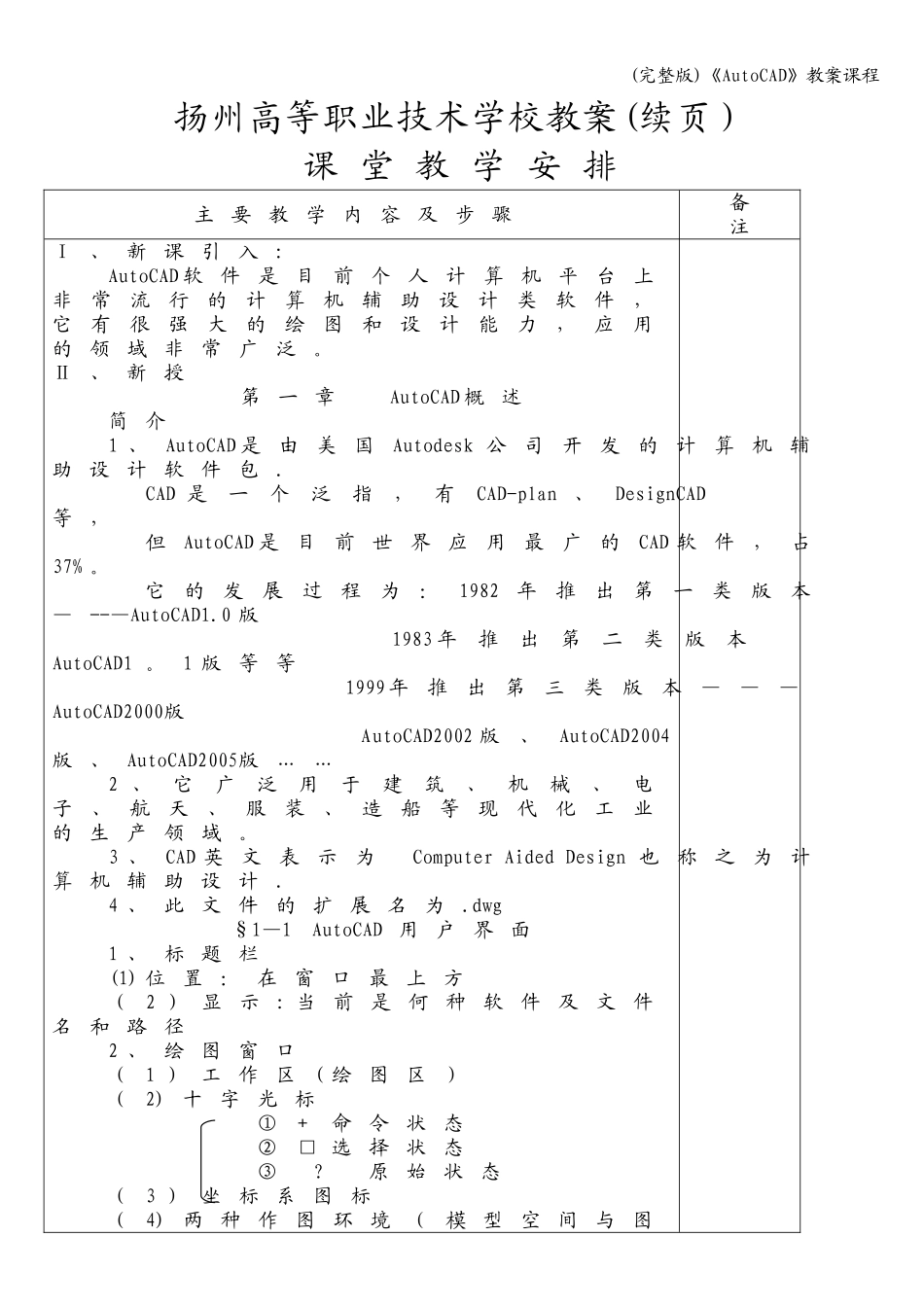

(完整版)《AutoCAD》教案课程扬州高等职业技术学校理论课程教案本（2013—2014学年第__二__学期）专业名称计算机应用技术课程名称AutoCAD授课教师陆云莺扬州高等职业技术学校教案(首页）授课日期授课班级G11301授课课时2授课形式理实一体授课章节名称第一章AutoCAD概述使用教具多媒体计算机教学目的1、了解AutoCAD绘图工作界面的组成2、掌握AutoCAD的基本操作(调用命令、选择对象、删除对象、图形显示、设定绘图区域）教学重点本章节重点在于介绍并且让学生掌握AutoCAD界面的各个组成部分以及AutoCAD的基本操作教学难点AutoCAD的基本操作更新、补充、删节内容课外作业绘制一个简单图形教学反思板书设计(完整版)《AutoCAD》教案课程第一章AutoCAD概述简介：AutoCAD是由美国Autodesk公司开发的计算机辅助设计软件包。§1-1AutoCAD工作界面详解1、标题栏2、绘图窗口3、下拉菜单及快捷菜单4、工具栏5、命令提示窗口（F2快捷键）6、滚动条7、状态栏（显示当前十字光标的坐标值）§1-2AutoCAD的基本操作1、绘制一个简单图形2、调用命令①使用键盘发出命令——在命令行中输入命令②利用鼠标发出命令——点击绘图命令图标；或点击“菜单”→对应的命令3、选择对象的常用方法①用矩形窗口选择对象②用交叉窗口选择对象③给选择集添加或去除对象4、删除对象5、撤销和重复命令6、取消已执行的操作7、快速缩放及移动图形8、利用矩形窗口放大视图并返回上一次的显示9、将图形全部显示在窗口中10、设定绘图区域的大小(完整版)《AutoCAD》教案课程扬州高等职业技术学校教案(续页）课堂教学安排主要教学内容及步骤备注Ⅰ、新课引入:AutoCAD软件是目前个人计算机平台上非常流行的计算机辅助设计类软件，它有很强大的绘图和设计能力，应用的领域非常广泛。Ⅱ、新授第一章AutoCAD概述简介1、AutoCAD是由美国Autodesk公司开发的计算机辅助设计软件包.CAD是一个泛指，有CAD-plan、DesignCAD等，但AutoCAD是目前世界应用最广的CAD软件，占37%。它的发展过程为：1982年推出第一类版本—--—AutoCAD1.0版1983年推出第二类版本AutoCAD1。1版等等1999年推出第三类版本———AutoCAD2000版AutoCAD2002版、AutoCAD2004版、AutoCAD2005版……2、它广泛用于建筑、机械、电子、航天、服装、造船等现代化工业的生产领域。3、CAD英文表示为ComputerAidedDesign也称之为计算机辅助设计.4、此文件的扩展名为.dwg§1—1AutoCAD用户界面1、标题栏(1)位置：在窗口最上方（2）显示:当前是何种软件及文件名和路径2、绘图窗口（1）工作区(绘图区）（2)十字光标①+命令状态②□选择状态③？原始状态（3）坐标系图标（4)两种作图环境（模型空间与图(完整版)《AutoCAD》教案课程纸空间）3、下拉菜单及快捷菜单（1）下拉菜单：三种形式①菜单后带三角形标记②菜单后带有省略号标记③单独的菜单项(2）快捷菜单(单击鼠标右键）以下区域可显示快捷菜单:绘图区域，模型空间或图纸空间选项卡，状态栏，工具栏，一些对话框.4、工具栏共30个，缺省状态下显示①标准②样式③图层④对象特性⑤绘图⑥修改打开工具栏的方法：移动光标到任意一个工具栏上,单击鼠标右键，单击快捷菜单。若名称前带“√"标记，则表示该工具栏已打开。5、命令提示窗口(F2快捷键）在缺省情况下，命令提示窗口仅显示3行内容；用户可根据需要改变大小。6、滚动条7、状态栏（显示当前十字光标的坐标值）有9个控制按钮：捕捉（F9），栅格（F7）,正交（F8），极轴（F10），对象捕捉(F3）,对象追踪（F11）,DYN(F12）,线宽,模型/图纸§1-2AutoCAD的基本操作1、绘制一个简单图形［练习1—1］：P18绘制垫片图形2、调用命令①使用键盘发出命令——在命令行中输入命令说明：方括号“［］"中以“/”隔开的内容表示各种选项,若要选择某个选项，则需要输入圆括号中的字母;尖括号“〈>”中的内容是当前缺省值。②利用鼠标发出命令——点击绘图命令图标；或点击“菜单”→对应的命令左键:拾取键右键：回车键(完整版)《AutoCAD》教案课程3、选择对象的常用方法①用矩形窗口选择对象点击左上角或左下一点，向右拖动——实线矩形窗口②用交叉窗口选择对象点击右上角或右下一点，向左拖...
