擦窗机设备方案VIP专享

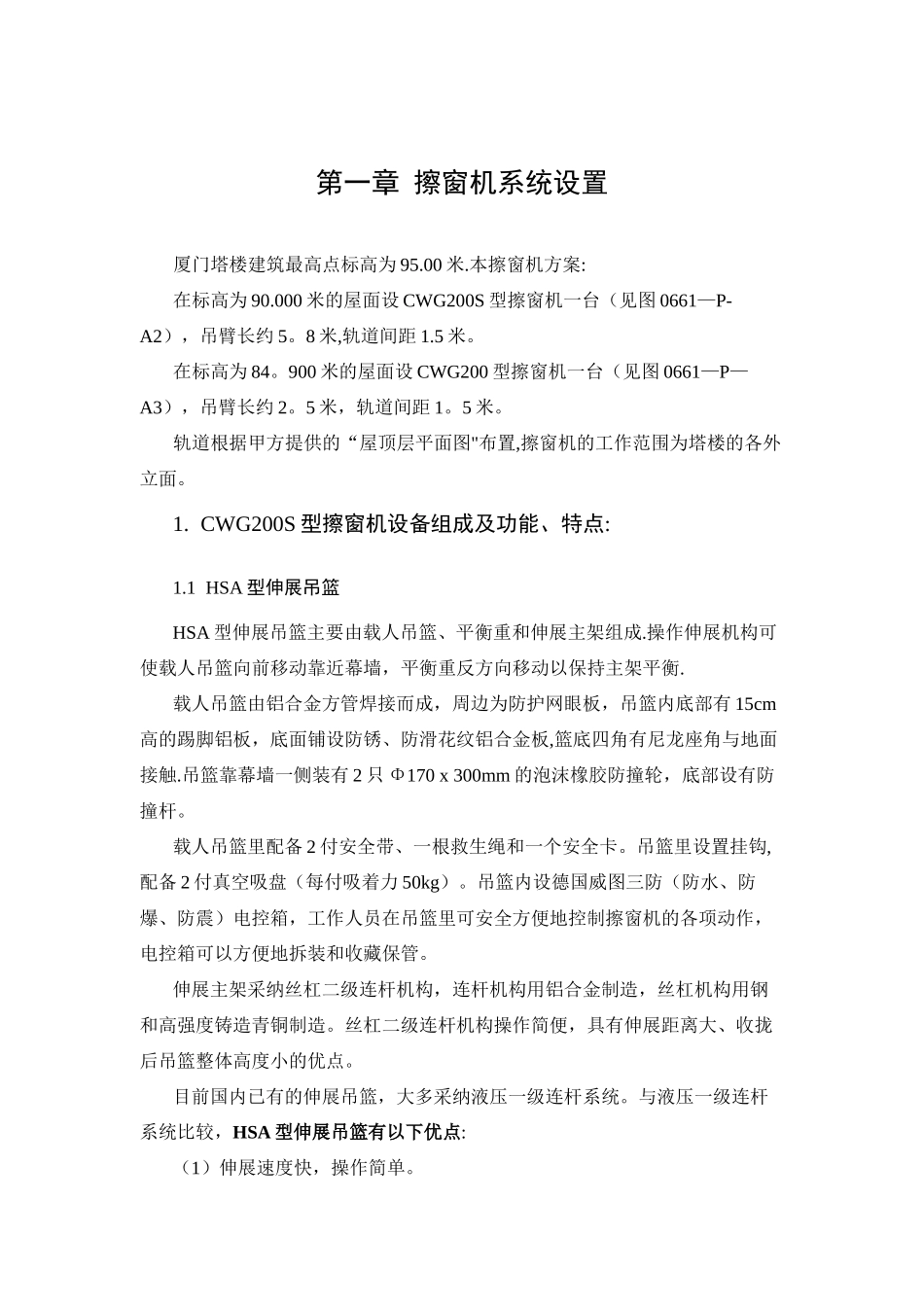

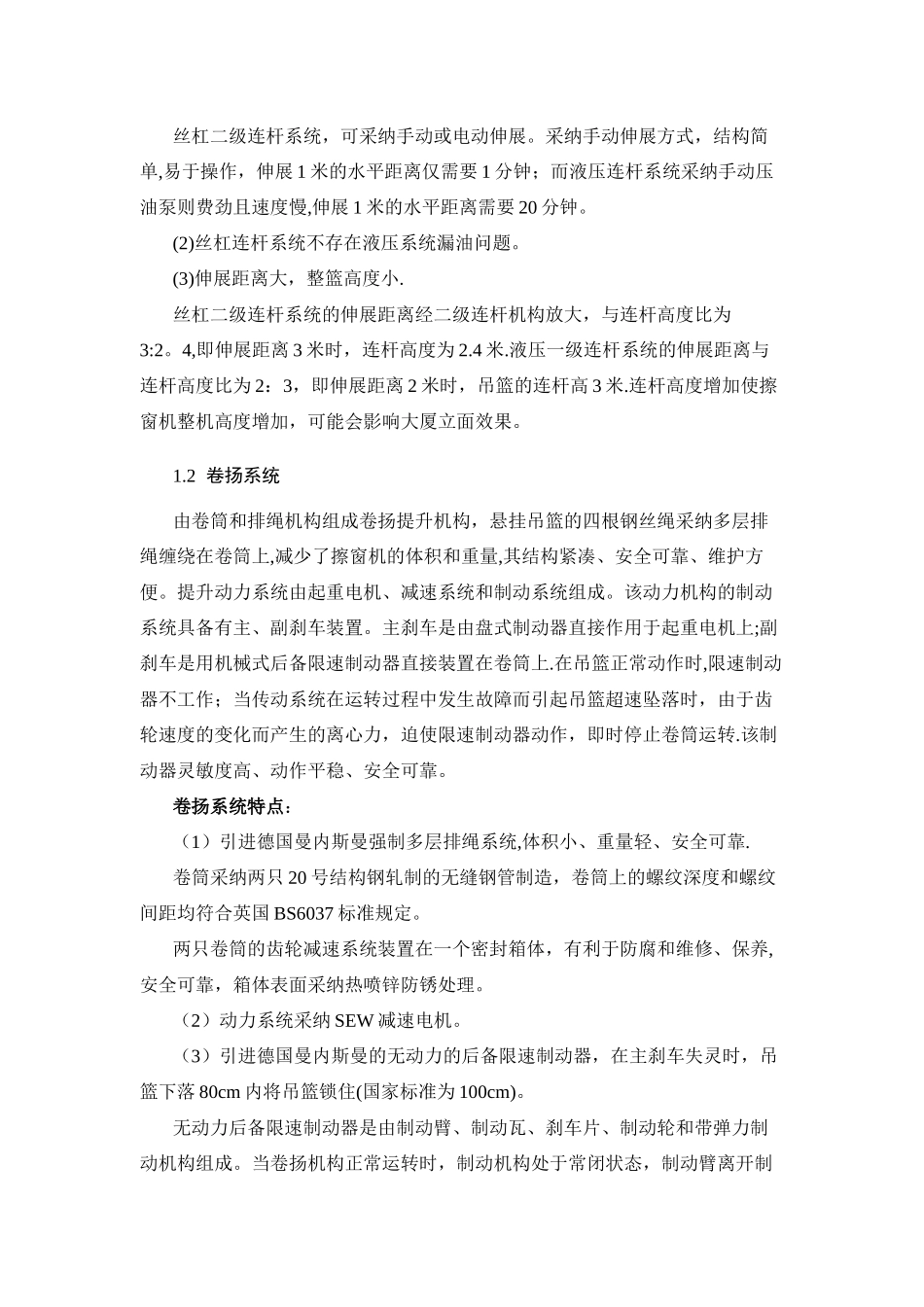

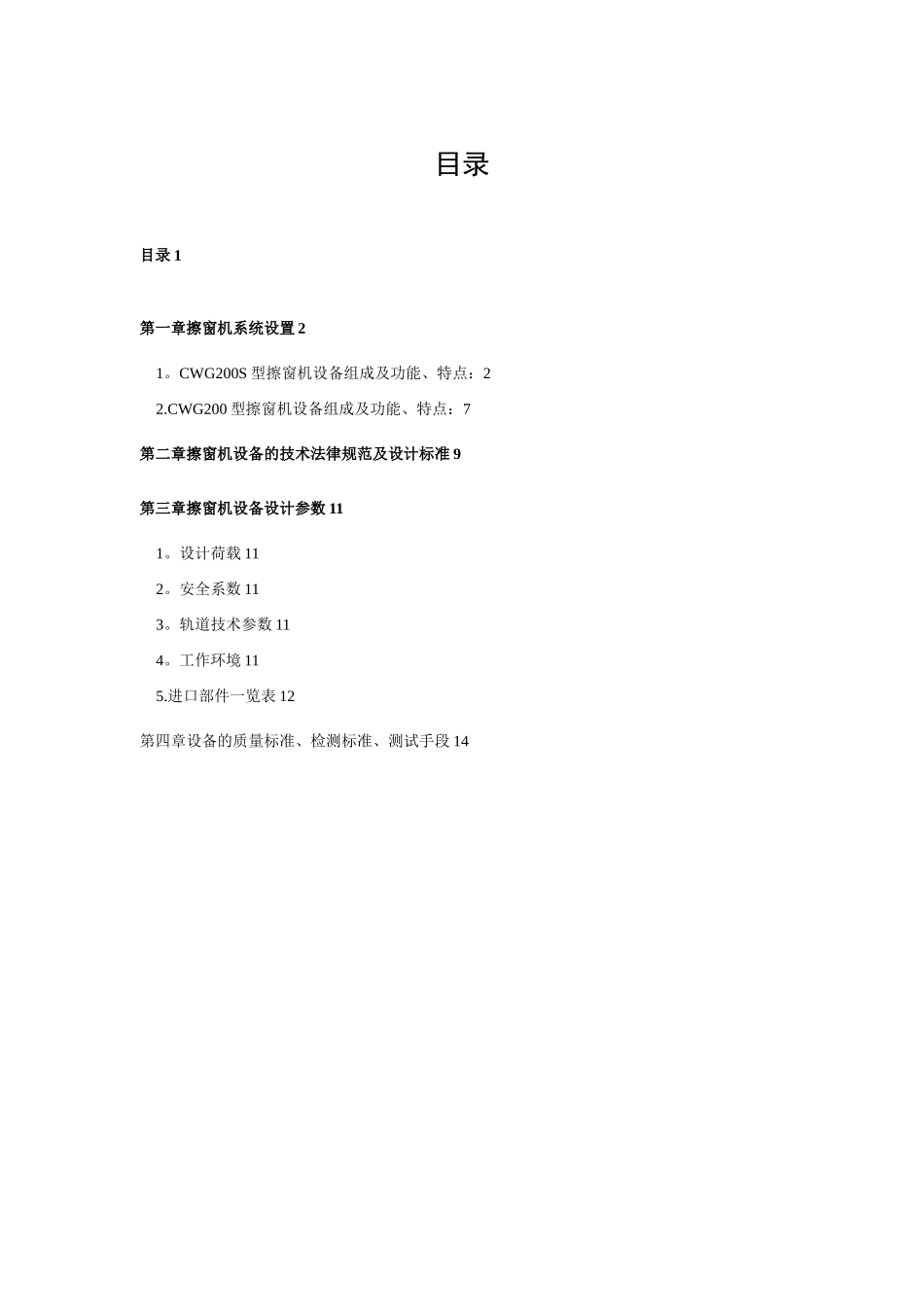

目录目录 1第一章擦窗机系统设置 21。CWG200S 型擦窗机设备组成及功能、特点：22.CWG200 型擦窗机设备组成及功能、特点：7第二章擦窗机设备的技术法律规范及设计标准 9第三章擦窗机设备设计参数 111。设计荷载 112。安全系数 113。轨道技术参数 114。工作环境 115.进口部件一览表 12第四章设备的质量标准、检测标准、测试手段 14第一章 擦窗机系统设置厦门塔楼建筑最高点标高为 95.00 米.本擦窗机方案:在标高为 90.000 米的屋面设 CWG200S 型擦窗机一台（见图 0661—P-A2），吊臂长约 5。8 米,轨道间距 1.5 米。在标高为 84。900 米的屋面设 CWG200 型擦窗机一台（见图 0661—P—A3），吊臂长约 2。5 米，轨道间距 1。5 米。轨道根据甲方提供的“屋顶层平面图"布置,擦窗机的工作范围为塔楼的各外立面。1. CWG200S 型擦窗机设备组成及功能、特点:1.1 HSA 型伸展吊篮HSA 型伸展吊篮主要由载人吊篮、平衡重和伸展主架组成.操作伸展机构可使载人吊篮向前移动靠近幕墙，平衡重反方向移动以保持主架平衡.载人吊篮由铝合金方管焊接而成，周边为防护网眼板，吊篮内底部有 15cm高的踢脚铝板，底面铺设防锈、防滑花纹铝合金板,篮底四角有尼龙座角与地面接触.吊篮靠幕墙一侧装有 2 只 Φ170 x 300mm 的泡沫橡胶防撞轮，底部设有防撞杆。载人吊篮里配备 2 付安全带、一根救生绳和一个安全卡。吊篮里设置挂钩,配备 2 付真空吸盘（每付吸着力 50kg）。吊篮内设德国威图三防（防水、防爆、防震）电控箱，工作人员在吊篮里可安全方便地控制擦窗机的各项动作，电控箱可以方便地拆装和收藏保管。 伸展主架采纳丝杠二级连杆机构，连杆机构用铝合金制造，丝杠机构用钢和高强度铸造青铜制造。丝杠二级连杆机构操作简便，具有伸展距离大、收拢后吊篮整体高度小的优点。目前国内已有的伸展吊篮，大多采纳液压一级连杆系统。与液压一级连杆系统比较，HSA 型伸展吊篮有以下优点:（1）伸展速度快，操作简单。丝杠二级连杆系统，可采纳手动或电动伸展。采纳手动伸展方式，结构简单,易于操作，伸展 1 米的水平距离仅需要 1 分钟；而液压连杆系统采纳手动压油泵则费劲且速度慢,伸展 1 米的水平距离需要 20 分钟。(2)丝杠连杆系统不存在液压系统漏油问题。(3)伸展距离大，整篮高度小.丝杠二级连杆系统的伸展距离经二级连杆机构放大，与连杆高度比为3:2。4,即伸展距离 3 米时，连杆高度为 2.4 米.液压一级连杆系...
