支护结构分部工程验收自评报告

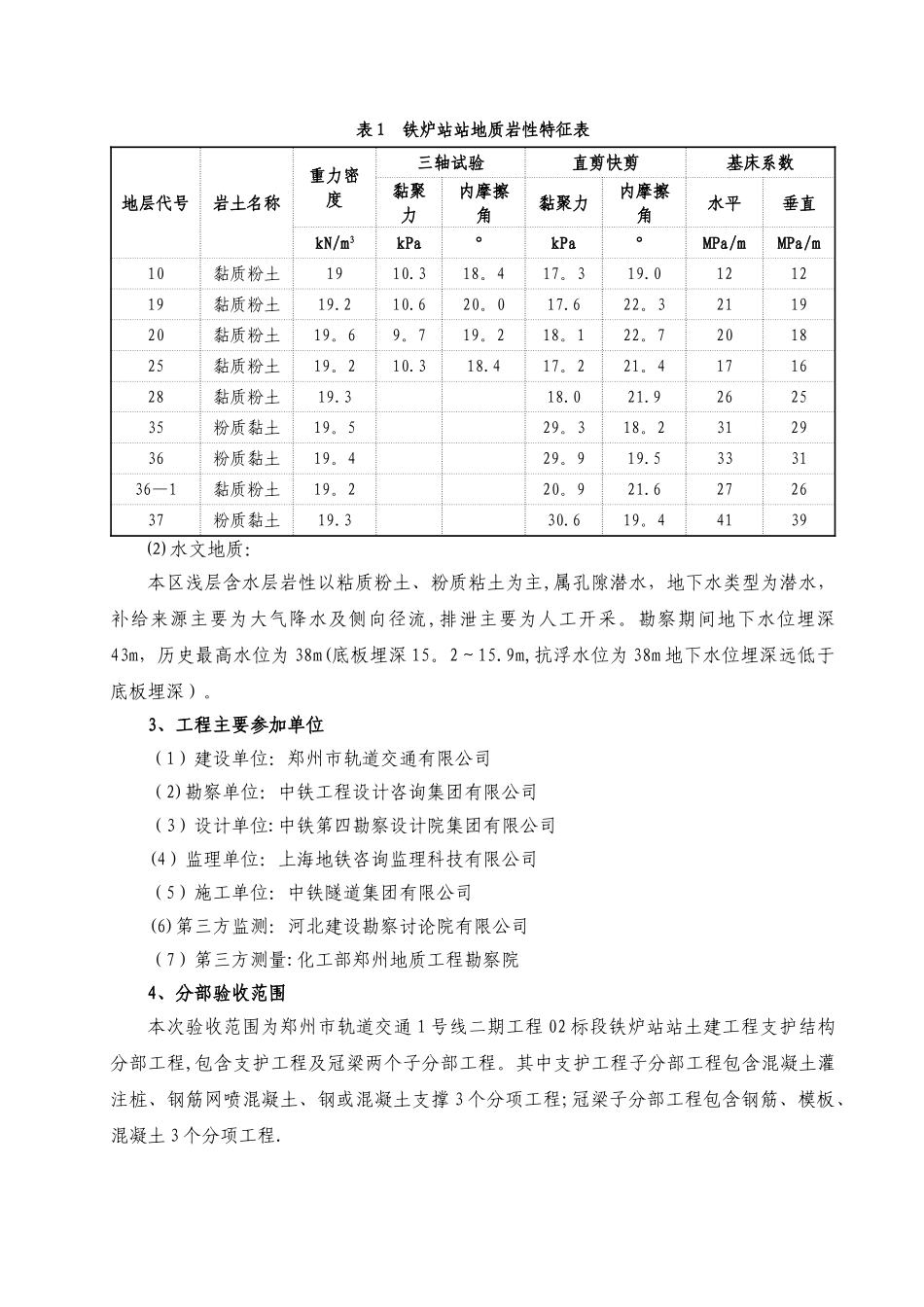

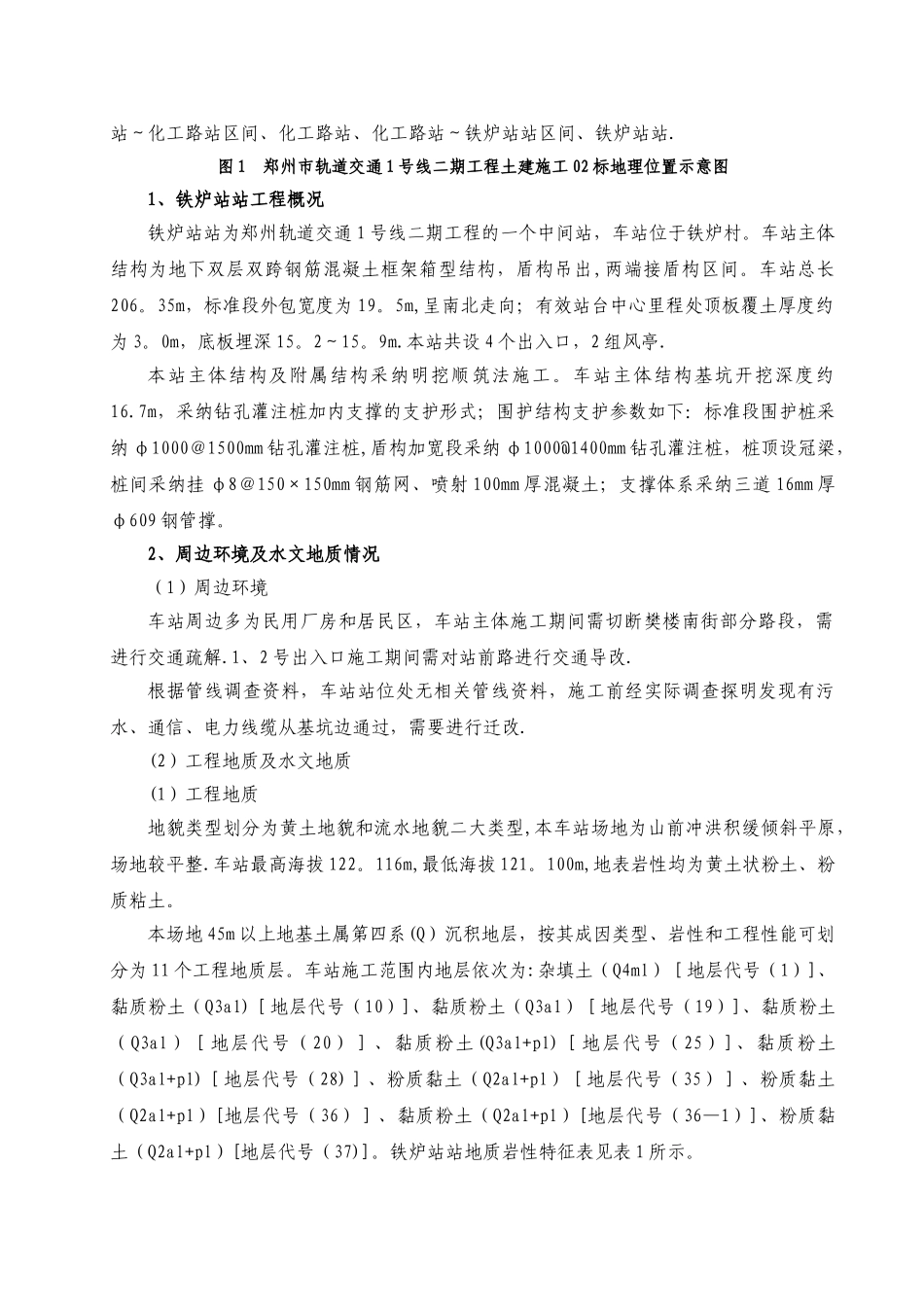

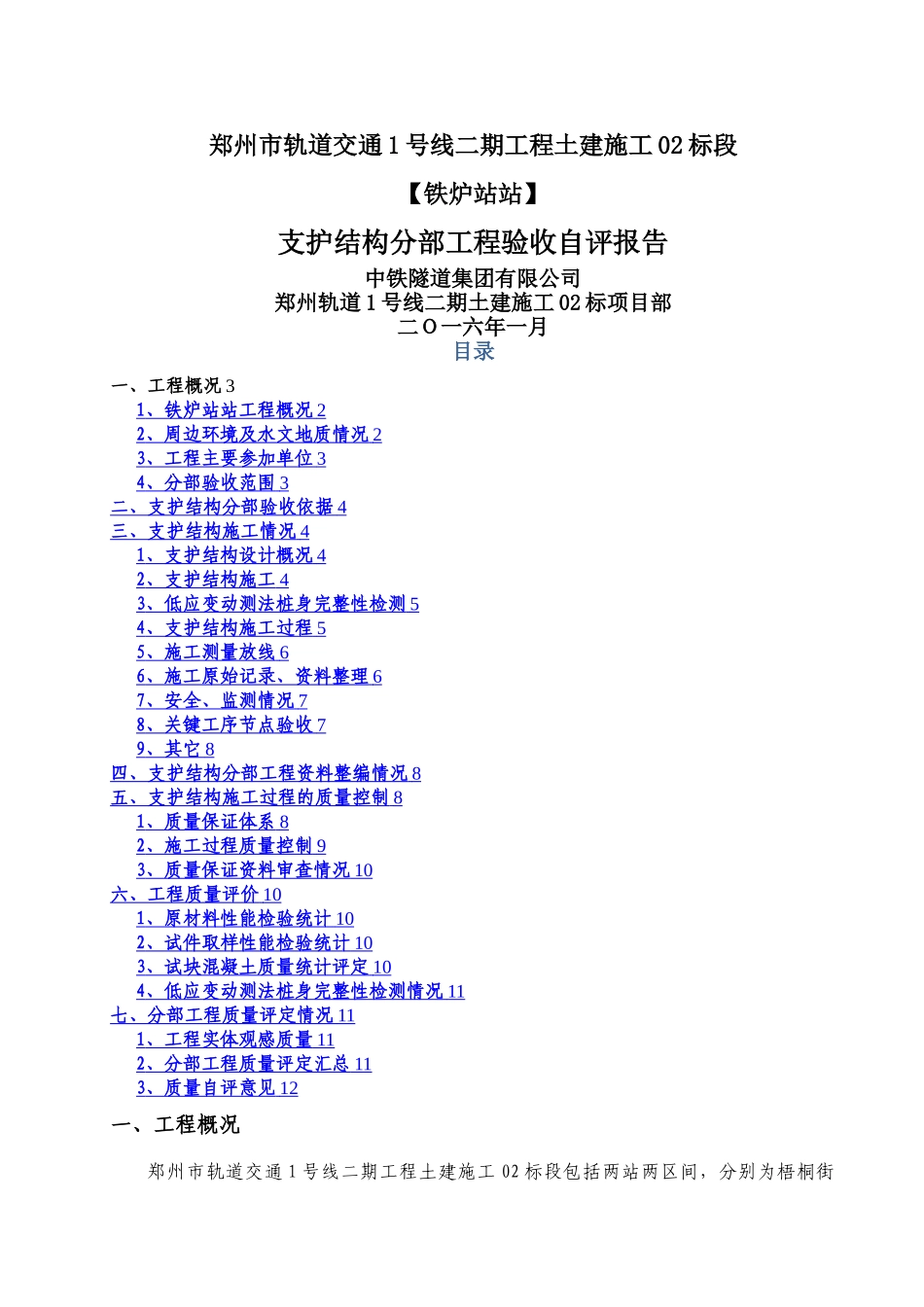

郑州市轨道交通 1 号线二期工程土建施工 02 标段【铁炉站站】支护结构分部工程验收自评报告中铁隧道集团有限公司郑州轨道 1 号线二期土建施工 02 标项目部二Ｏ一六年一月目录一、工程概况 31 、铁炉站站工程概况 2 2 、周边环境及水文地质情况 2 3 、工程主要参加单位 3 4 、分部验收范围 3 二、支护结构分部验收依据 4 三、支护结构施工情况 4 1 、支护结构设计概况 4 2 、支护结构施工 4 3 、低应变动测法桩身完整性检测 5 4 、支护结构施工过程 5 5 、施工测量放线 6 6 、施工原始记录、资料整理 6 7 、安全、监测情况 7 8 、关键工序节点验收 7 9 、其它 8 四、支护结构分部工程资料整编情况 8 五、支护结构施工过程的质量控制 8 1 、质量保证体系 8 2 、施工过程质量控制 9 3 、质量保证资料审查情况 10 六、工程质量评价 10 1 、原材料性能检验统计 10 2 、试件取样性能检验统计 10 3 、试块混凝土质量统计评定 10 4 、低应变动测法桩身完整性检测情况 11 七、分部工程质量评定情况 11 1 、工程实体观感质量 11 2 、分部工程质量评定汇总 11 3 、质量自评意见 12 一、工程概况郑州市轨道交通 1 号线二期工程土建施工 02 标段包括两站两区间，分别为梧桐街站～化工路站区间、化工路站、化工路站～铁炉站站区间、铁炉站站.图 1 郑州市轨道交通 1 号线二期工程土建施工 02 标地理位置示意图1、铁炉站站工程概况铁炉站站为郑州轨道交通 1 号线二期工程的一个中间站，车站位于铁炉村。车站主体结构为地下双层双跨钢筋混凝土框架箱型结构，盾构吊出,两端接盾构区间。车站总长206。35m，标准段外包宽度为 19。5m,呈南北走向；有效站台中心里程处顶板覆土厚度约为 3。0m，底板埋深 15。2～15。9m.本站共设 4 个出入口，2 组风亭.本站主体结构及附属结构采纳明挖顺筑法施工。车站主体结构基坑开挖深度约16.7m，采纳钻孔灌注桩加内支撑的支护形式；围护结构支护参数如下：标准段围护桩采纳 φ1000＠1500mm 钻孔灌注桩,盾构加宽段采纳 φ1000@1400mm 钻孔灌注桩，桩顶设冠梁，桩间采纳挂 φ8＠150×150mm 钢筋网、喷射 100mm 厚混凝土；支撑体系采纳三道 16mm 厚φ609 钢管撑。2、周边环境及水文地质情况（1）周边环境车站周边多为民用厂房和居民区，车站主体施工期间需切断樊楼南街部分路段，需进行交通疏解.1、2 号出入口...
