改2变压器及高、低压开关柜改造技术方案

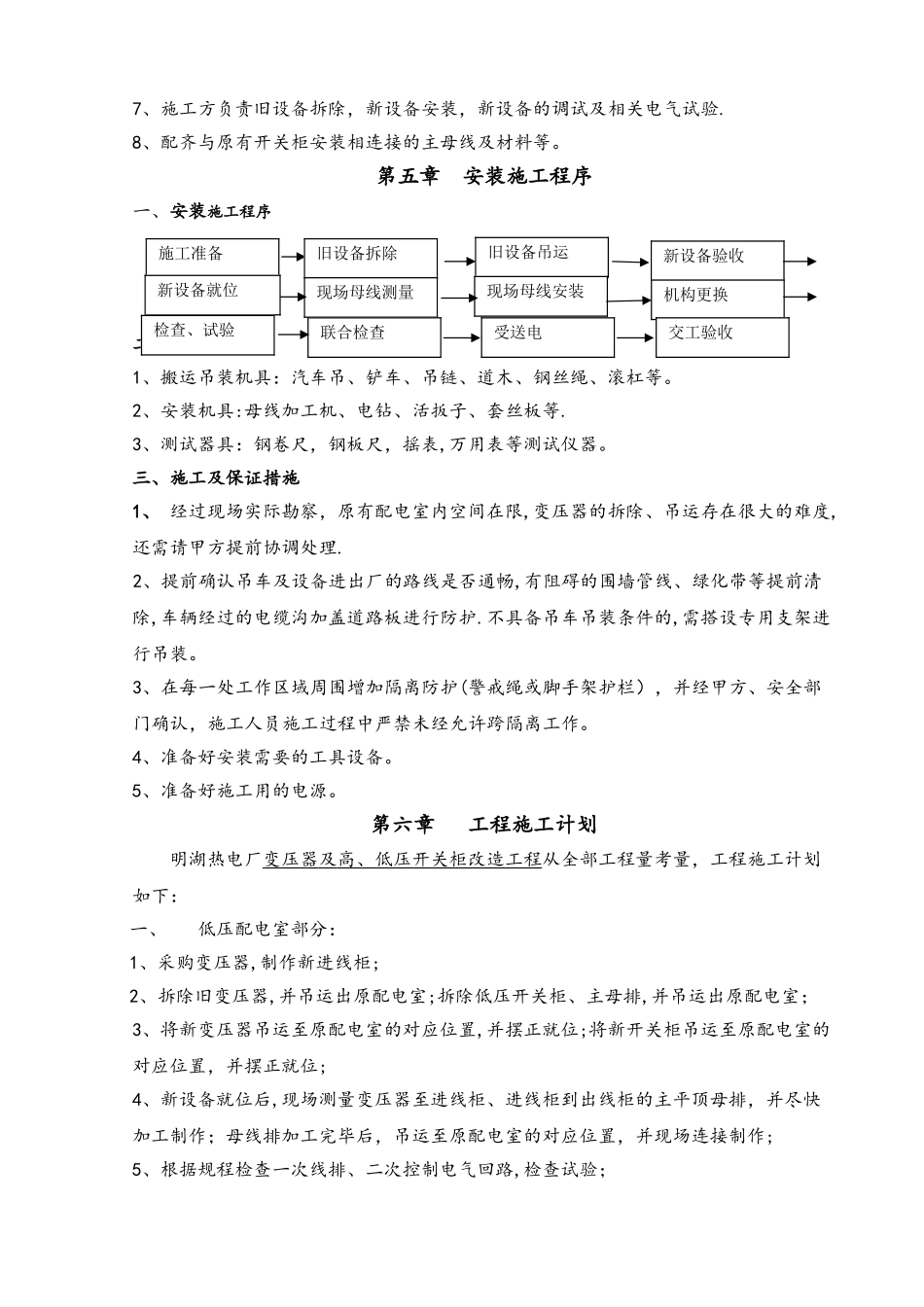

济南热电有限公司明湖热电厂变压器 及 高、低压开关柜改造工程 安 装 施 工 技 术 方 案山东中鼎电气有限公司2024 年 3 月第一章 工程概述本技术方案用于济南热电有限公司明湖热电厂 变压器 及 高、低压开关柜改造工程 的电气安装施工。第二章 编制依据2。2。1《电气装置安装工程高压电器施工及验收法律规范》 GBJ147—90。2。2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》 GBJ148—90。2。2.3《电气装置安装工程母线装置施工及验收法律规范》 GBJ149—90。2.2。10《石油化工建设工程项目交工技术文件规定》SH/T3503-2024.2.2。11《电气装置安装工程质量检验评定规程》DL/T5161-2024.2.2。12 《建筑电气工程施工质量验收法律规范》GB50303—2024。第三章 工程量介绍1、工程项目名称本技术方案的工程为明湖热电厂变压器 及 高、低压开关柜改造工程 .2、工程量概述明湖厂根据用电运行需求，需进行原有配电室内变压器 及 高、低压开关柜改造工 程。此次改造工程的主要工程量如下：2．1 将原有的 8 台油浸式变压器拆除，并更换为干式变压器。2．2 将原有的 10 台旧 PGL 进线柜拆除，并重新制作、更换为新 GGD 型进线柜。2．3 拆除原有的变压器至进线柜的母排、进线柜至出线柜的平顶母排。2．4 重新实测并加工制作从变压器至进线柜的母线（或母线桥)、进线柜至现场出线开关柜的平顶主母排。2．5 将原有高压开关柜的电磁机构拆除、更换为新型弹簧机构。第四章 工作内容及要求1、本技术方案范围为明湖热电厂变压器 及 高、低压开关柜改造工程 。包括:旧设备拆除、新设备安装施工连接、试验、系统调试。2、将原有的 8 台 800KVA 油浸式变压器拆除，并更换为 8 台 1250kva 的干式变压器。3、将现场原有的 16 台旧 PGL 进线柜拆除，并重新制作、更换为新 GGD 型进线柜.4、拆除原有的变压器至进线柜、进线柜至出线柜的平顶母排。5、在变压器及低压进线柜更换、就位完毕后，根据现有的新变压器的位置、新进柜的母线尺寸布置,需重新实测并加工制作从变压器至进线柜的母线（或母线桥)、进线柜至现场出线开关柜的平顶主母排。母排的具体数量以现场实测为准。6、高压开关柜利用原有配电室开关柜旧柜体改造制作，将原有的电磁机构拆除、更换为新型弹簧机构。7、施工方负责旧设备拆除，新设备安装，新设备的调试及相关电气试验.8、配齐与原有开关柜安装相连接的主母线及材...
