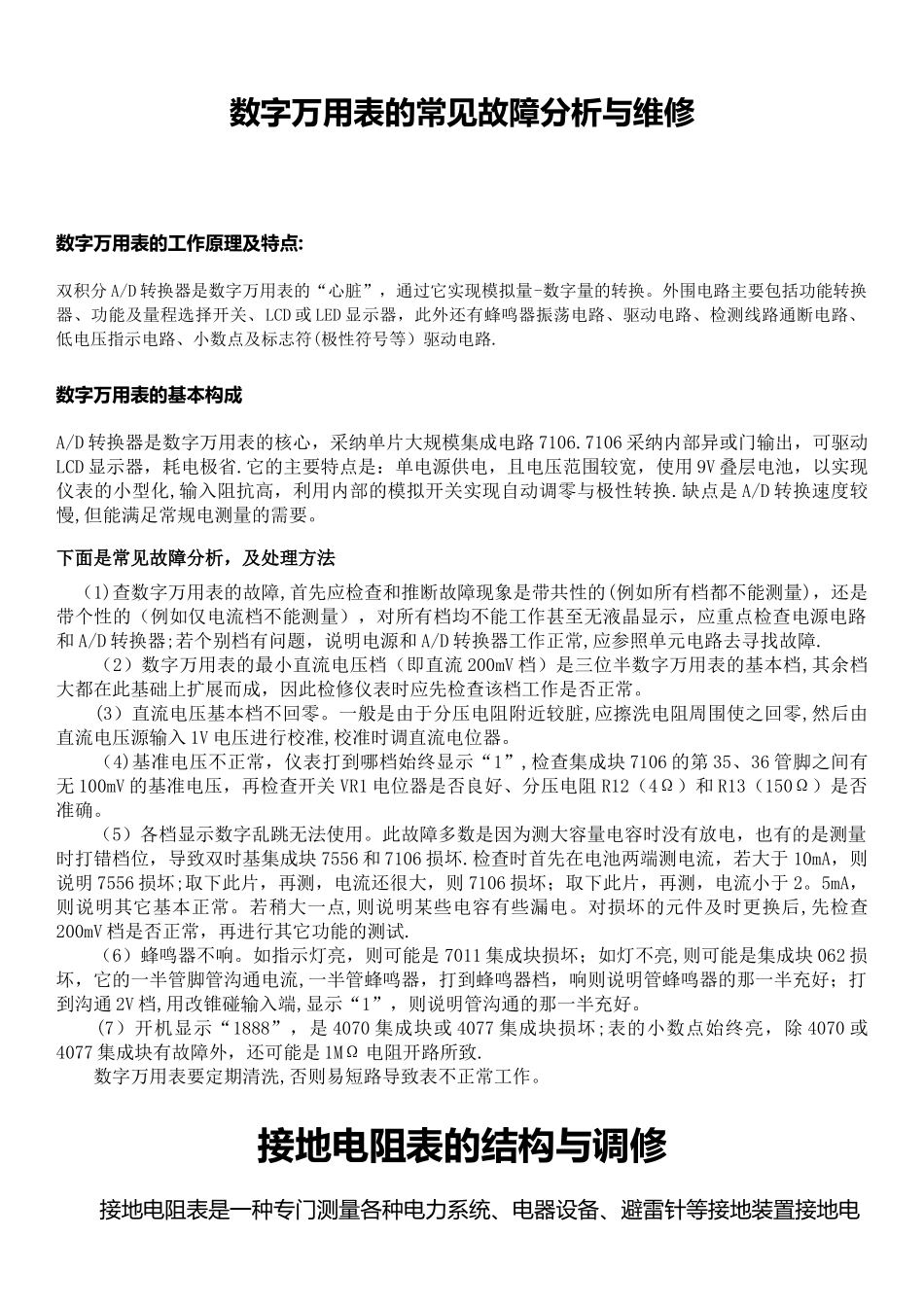

数字万用表的常见故障分析与维修

数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分 A/D 转换器是数字万用表的“心脏”，通过它实现模拟量-数字量的转换。外围电路主要包括功能转换器、功能及量程选择开关、LCD 或 LED 显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等）驱动电路.数字万用表的基本构成A/D 转换器是数字万用表的核心，采纳单片大规模集成电路 7106.7106 采纳内部异或门输出，可驱动LCD 显示器，耗电极省.它的主要特点是：单电源供电，且电压范围较宽，使用 9V 叠层电池，以实现仪表的小型化,输入阻抗高，利用内部的模拟开关实现自动调零与极性转换.缺点是 A/D 转换速度较慢,但能满足常规电测量的需要。下面是常见故障分析，及处理方法 （1)查数字万用表的故障,首先应检查和推断故障现象是带共性的(例如所有档都不能测量)，还是带个性的（例如仅电流档不能测量），对所有档均不能工作甚至无液晶显示，应重点检查电源电路和 A/D 转换器;若个别档有问题，说明电源和 A/D 转换器工作正常,应参照单元电路去寻找故障. （2）数字万用表的最小直流电压档（即直流 200mV 档）是三位半数字万用表的基本档,其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。 (3）直流电压基本档不回零。一般是由于分压电阻附近较脏,应擦洗电阻周围使之回零,然后由直流电压源输入 1V 电压进行校准,校准时调直流电位器。 （4)基准电压不正常，仪表打到哪档始终显示“1”,检查集成块 7106 的第 35、36 管脚之间有无 100mV 的基准电压，再检查开关 VR1 电位器是否良好、分压电阻 R12（4Ω）和 R13（150Ω）是否准确。 （5）各档显示数字乱跳无法使用。此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块 7556 和 7106 损坏.检查时首先在电池两端测电流，若大于 10mA，则说明 7556 损坏;取下此片，再测，电流还很大，则 7106 损坏；取下此片，再测，电流小于 2。5mA，则说明其它基本正常。若稍大一点,则说明某些电容有些漏电。对损坏的元件及时更换后,先检查200mV 档是否正常，再进行其它功能的测试. （6）蜂鸣器不响。如指示灯亮，则可能是 7011 集成块损坏；如灯不亮,则可能是集成块 062 损坏，它的一半管脚管沟通电流,一半管蜂鸣器，打到蜂鸣器档，响则说明管蜂鸣器的那一半充好；打到沟通 2V 档,用改锥...
