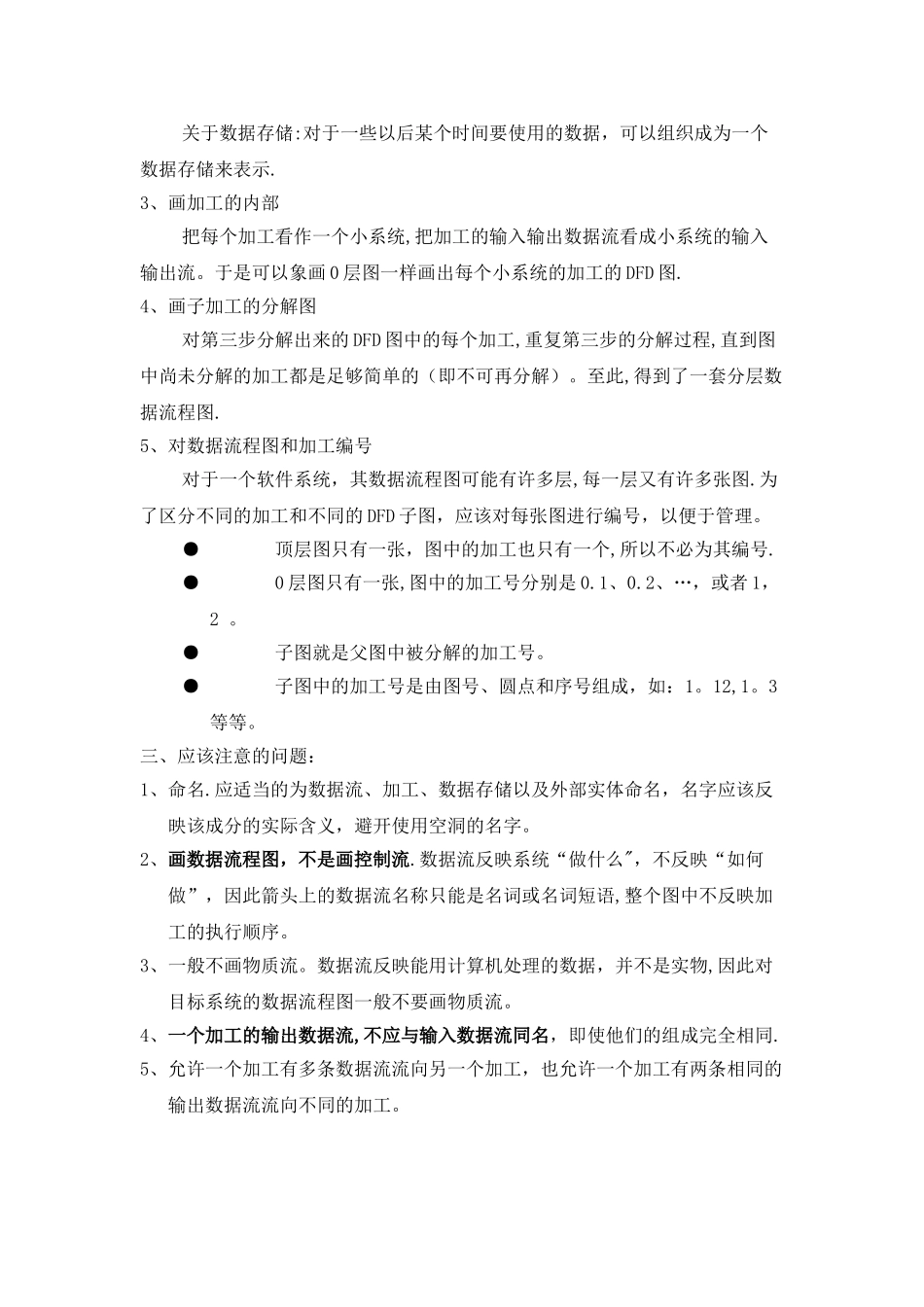

数据流程图绘制方法数据流程图（date flow diagram ， DFD），是 SA 方法中用于表示系统逻辑模型的一种工具,它以图形的方式描绘数据在系统中流动和处理的过程,由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。一、数据流程图的基本组成成分数据流：是由一组固定成分的数据组成,表示数据的流向.值得注意的是,数据流程图中描述的是数据流，而不是控制流.除了流向数据存储或从数据存储流出的数据不必命名外,每个数据流必须要有一个合适的名字，以反映该数据流的含义。数据处理：数据处理描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。每个数据处理都有一个名字和编号。编号能反映该数据处理位于分层的数据流程图的哪个层次和哪张图中，能够看出它是由哪个数据处理分解出来的子数据处理.数据存储：数据存储表示临时存储的数据。每个数据存储都有一个名字。外部实体:外部实体是存在于软件系统之外的人员或组织，他指出数据所需要的发源地或系统所产生的数据的归属地。二、分层数据流程图的设计方法1、画子系统的输入输出把整个系统视为一个大的加工，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体,就可以画出输入输出图.这张图称为顶层图。2、画子系统的内部把顶层图的加工分解成若干个加工,并用数据流将这些加工连接起来,使得顶层图的输入数据经过若干加工处理后，变成顶层图的输出数据流。这张图称为第一层书记流程图.从一个加工画出一张数据流程图的过程就是对加工的分解。确定加工的方法：在数据流的组成或值发生变化的地方应该画出一个加工,这个加工的功能就是实现这一变化,也可以根据系统的功能决定加工.确定数据流的方法：用户把若干数据当作一个单位来处理（这些数据一起到达、一起处理）时，可以把这些数据看成一个数据流。关于数据存储:对于一些以后某个时间要使用的数据，可以组织成为一个数据存储来表示.3、画加工的内部把每个加工看作一个小系统,把加工的输入输出数据流看成小系统的输入输出流。于是可以象画 0 层图一样画出每个小系统的加工的 DFD 图.4、画子加工的分解图 对第三步分解出来的 DFD 图中的每个加工,重复第三步的分解过程,直到图中尚未分解的加工都是足够简单的（即不可再分解）。至此,得到了一套分层数据流程图.5、对数据流程图和加工编号对于一个软件系统，其数据流程图可能有许多层,每一层又有许多张图.为了区分不同的...
