2025年淄博专版中考物理第十三章欧姆定律真题演练VIP专享

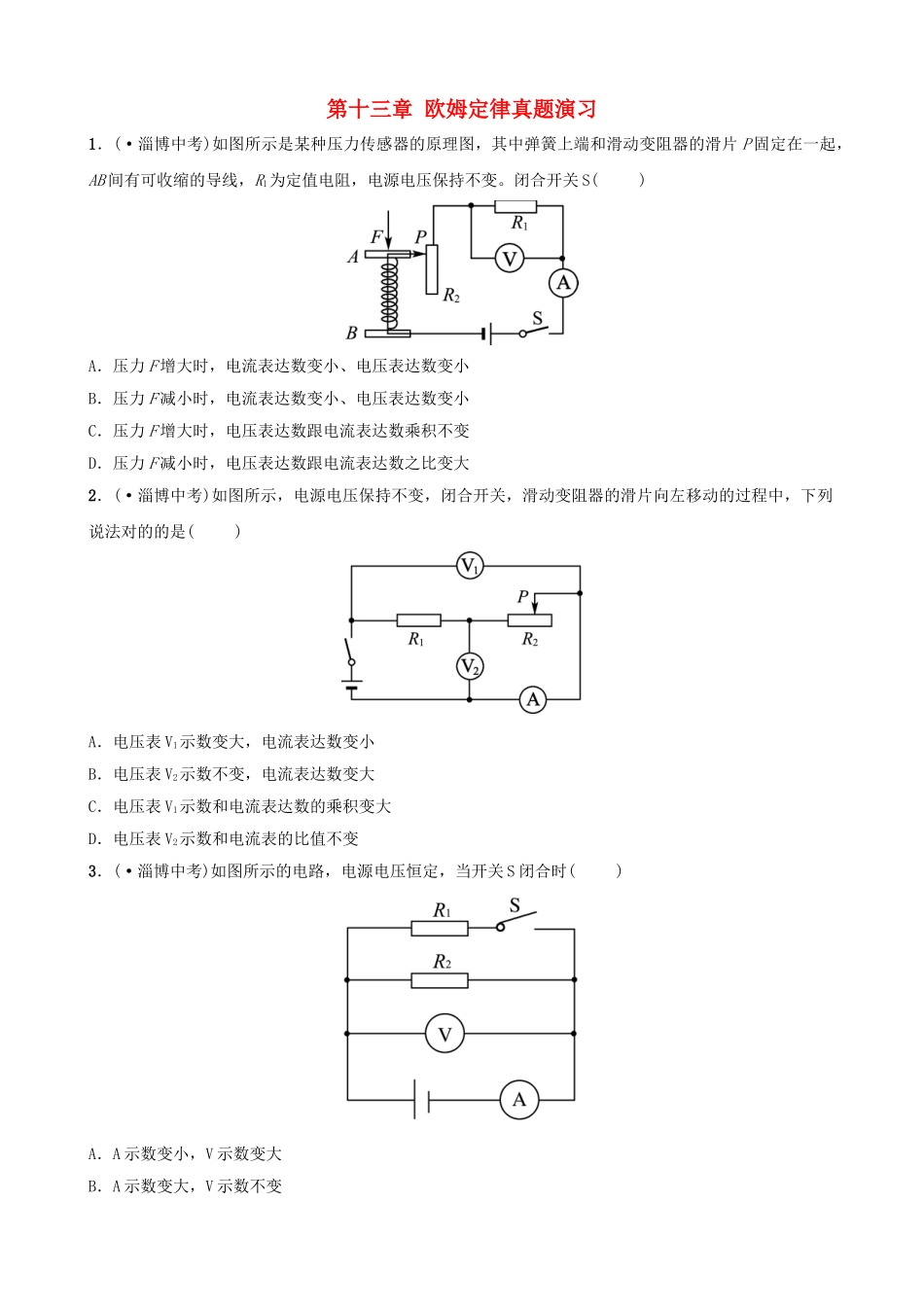

第十三章 欧姆定律真题演习1．(·淄博中考)如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R1为定值电阻，电源电压保持不变。闭合开关 S( )A．压力 F 增大时，电流表达数变小、电压表达数变小B．压力 F 减小时，电流表达数变小、电压表达数变小C．压力 F 增大时，电压表达数跟电流表达数乘积不变D．压力 F 减小时，电压表达数跟电流表达数之比变大2．(·淄博中考)如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法对的的是( )A．电压表 V1示数变大，电流表达数变小B．电压表 V2示数不变，电流表达数变大C．电压表 V1示数和电流表达数的乘积变大D．电压表 V2示数和电流表的比值不变3．(·淄博中考)如图所示的电路，电源电压恒定，当开关 S 闭合时( )A．A 示数变小，V 示数变大B．A 示数变大，V 示数不变C．A 示数不变，V 示数变小D．A 示数不变，V 示数变大4.(·攀枝花中考)如图所示，电源电压不变，开关闭合，当滑动变阻器滑片 P 向右移动时，下列判断对的的是( )A．电流表的示数变大，电压表 V1的示数变小，V2的示数不变B．电流表的示数变大，电压表 V1的示数变小，V2的示数变大C．电流表的示数变小，电压表 V1的示数变大，V2的示数变小D．电流表的示数变大，电压表 V1的示数不变，V2的示数变小5．(·广安中考)如图所示的电路，电源电压恒为 4.5 V，电流表的量程为 0～0.6 A，电压表的量程为 0～3 V，定值电阻阻值 5 Ω，滑动变阻器 R 的最大阻值 50 Ω。闭合开关 S，移动滑片 P 的过程中，下列说法对的的是( )A．若滑片 P 向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器容许的调整范围是 2.5 Ω～50 ΩD．电流表的变化范围是 0.3 A～0.6 A6．(·淄博中考)如图所示，电源电压不变，R1和 R2是两段长度相似，材料相似的电阻丝，R2＝40 Ω。闭合开关 S，断开开关 S1，电流表达数是 0.2 A；若再闭合 S1，电流表达数是 0.6 A。则电源电压为________V，开关都闭合时通过 R1和 R2的电流之比 I1∶I2＝__________，电阻丝________(选填“R1”或“R2”)的横截面积较大。7．(·淄博中考)如图是小明同学探究电流与电压、电阻关系的电路图，提供的器材有：6 V 的电源一种，电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)各一种，开关一种，5 Ω、10 Ω...
