数控车床实习教案

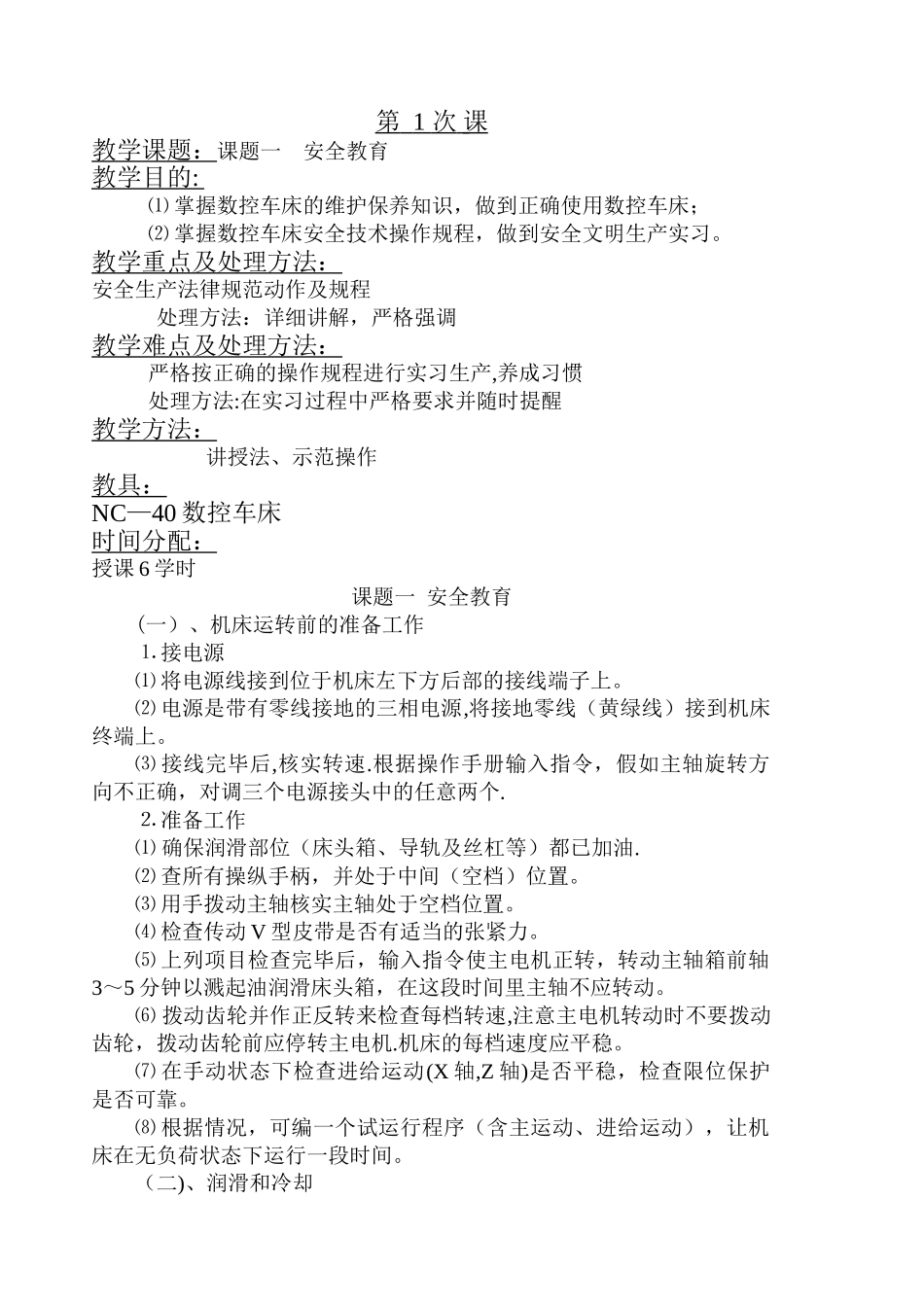

数控车床实习教案_第1页
1/37

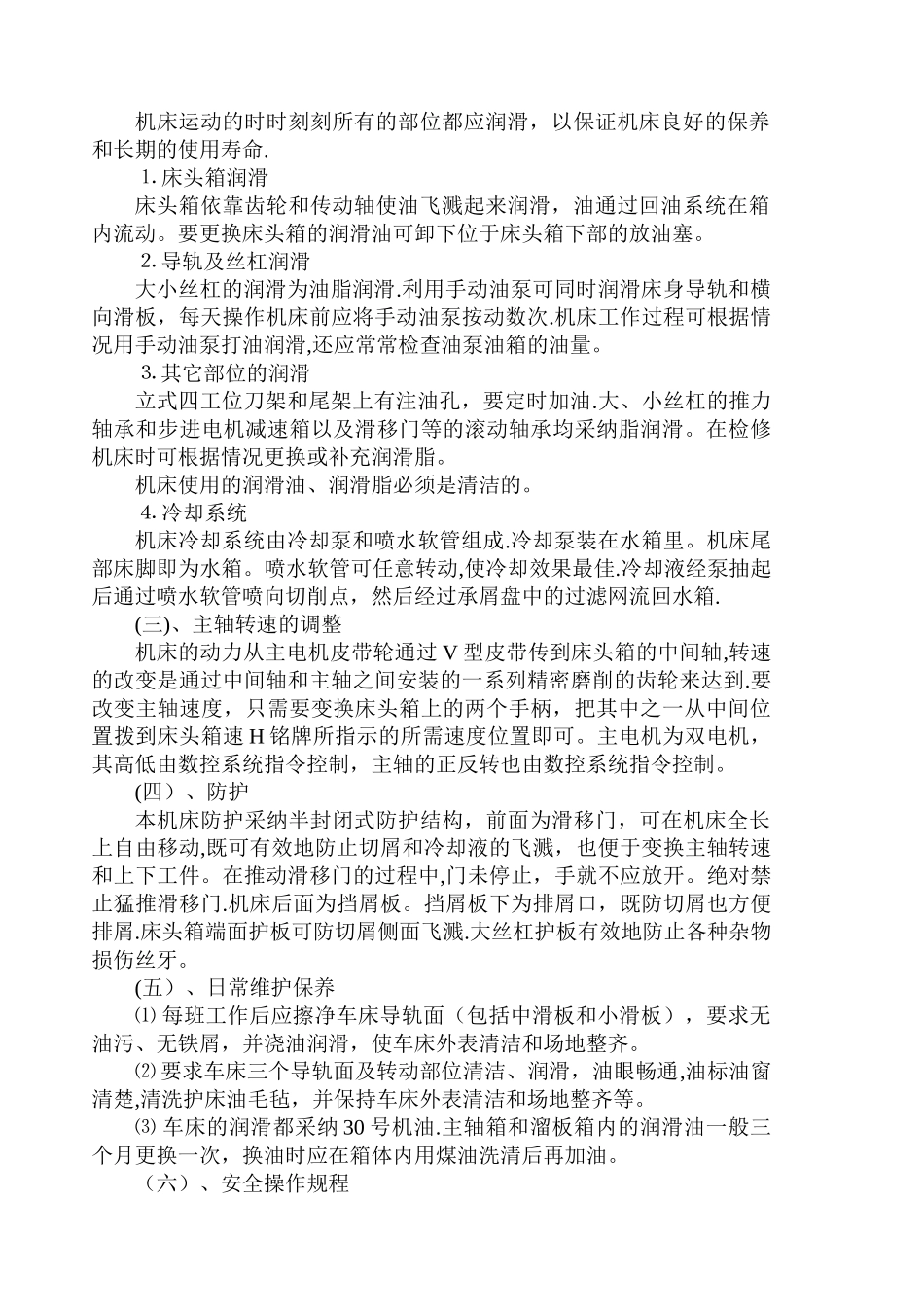

数控车床实习教案_第2页
2/37

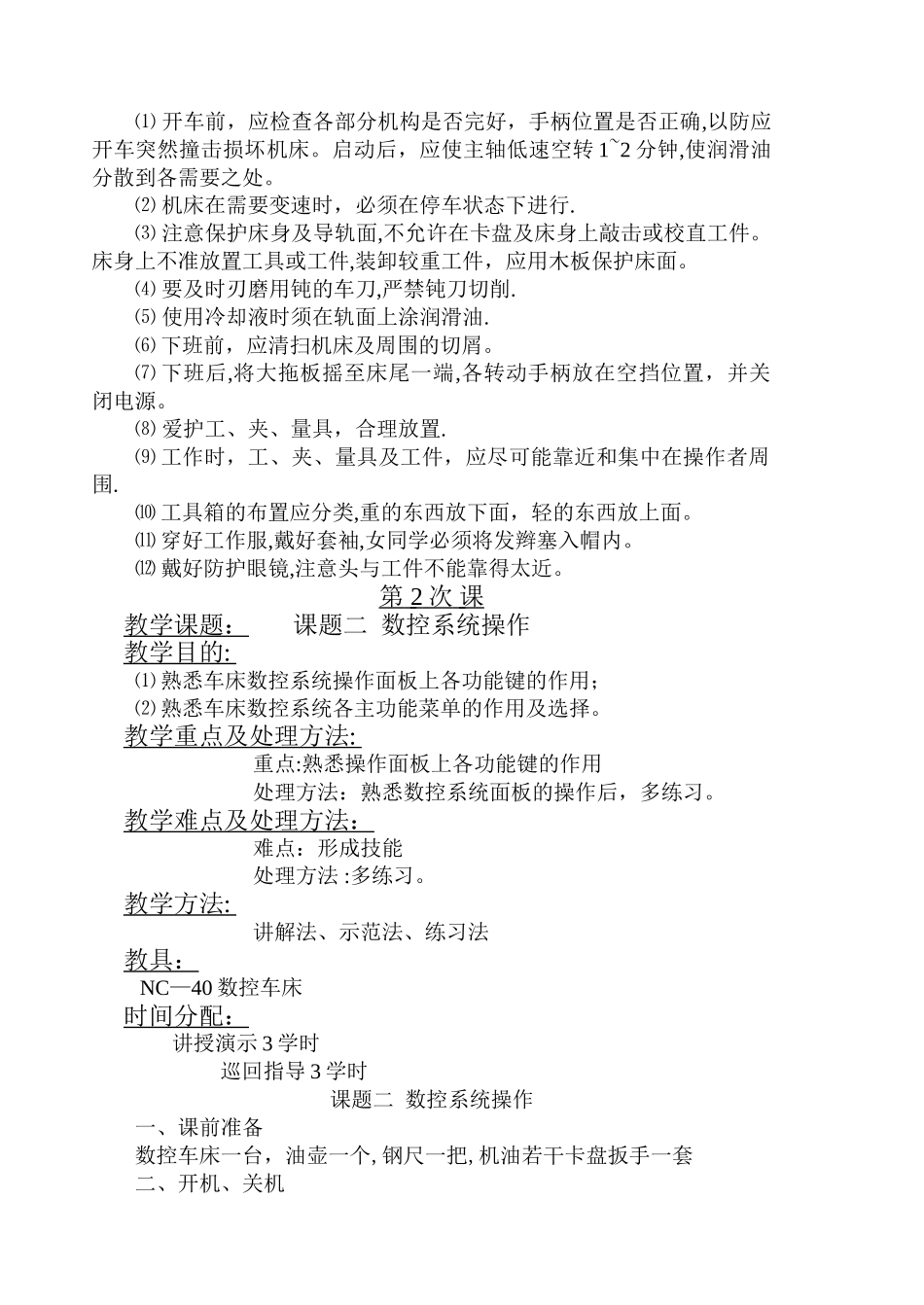

数控车床实习教案_第3页
3/37
第 1 次 课 教学课题:课题一 安全教育教学目的 : ⑴ 掌握数控车床的维护保养知识,做到正确使用数控车床;⑵ 掌握数控车床安全技术操作规程,做到安全文明生产实习。教学重点及处理方法:安全生产法律规范动作及规程处理方法:详细讲解,严格强调教学难点及处理方法:严格按正确的操作规程进行实习生产,养成习惯处理方法:在实习过程中严格要求并随时提醒教学方法:讲授法、示范操作教具:NC—40 数控车床时间分配:授课 6 学时课题一 安全教育(一)、机床运转前的准备工作⒈ 接电源 ⑴ 将电源线接到位于机床左下方后部的接线端子上。⑵ 电源是带有零线接地的三相电源,将接地零线(黄绿线)接到机床终端上。⑶ 接线完毕后,核实转速.根据操作手册输入指令,假如主轴旋转方向不正确,对调三个电源接头中的任意两个.⒉ 准备工作⑴ 确保润滑部位(床头箱、导轨及丝杠等)都已加油.⑵ 查所有操纵手柄,并处于中间(空档)位置。⑶ 用手拨动主轴核实主轴处于空档位置。⑷ 检查传动 V 型皮带是否有适当的张紧力。⑸ 上列项目检查完毕后,输入指令使主电机正转,转动主轴箱前轴3~5 分钟以溅起油润滑床头箱,在这段时间里主轴不应转动。⑹ 拨动齿轮并作正反转来检查每档转速,注意主电机转动时不要拨动齿轮,拨动齿轮前应停转主电机.机床的每档速度应平稳。⑺ 在手动状态下检查进给运动(X 轴,Z 轴)是否平稳,检查限位保护是否可靠。⑻ 根据情况,可编一个试运行程序(含主运动、进给运动),让机床在无负荷状态下运行一段时间。(二)、润滑和冷却机床运动的时时刻刻所有的部位都应润滑,以保证机床良好的保养和长期的使用寿命.⒈ 床头箱润滑床头箱依靠齿轮和传动轴使油飞溅起来润滑,油通过回油系统在箱内流动。要更换床头箱的润滑油可卸下位于床头箱下部的放油塞。⒉ 导轨及丝杠润滑大小丝杠的润滑为油脂润滑.利用手动油泵可同时润滑床身导轨和横向滑板,每天操作机床前应将手动油泵按动数次.机床工作过程可根据情况用手动油泵打油润滑,还应常常检查油泵油箱的油量。⒊ 其它部位的润滑立式四工位刀架和尾架上有注油孔,要定时加油.大、小丝杠的推力轴承和步进电机减速箱以及滑移门等的滚动轴承均采纳脂润滑。在检修机床时可根据情况更换或补充润滑脂。机床使用的润滑油、润滑脂必须是清洁的。⒋ 冷却系统机床冷却系统由冷却泵和喷水软管组成.冷却泵装在水箱里。机床尾部床脚即为水箱。喷水软管可任意转动,使冷却效果最...
