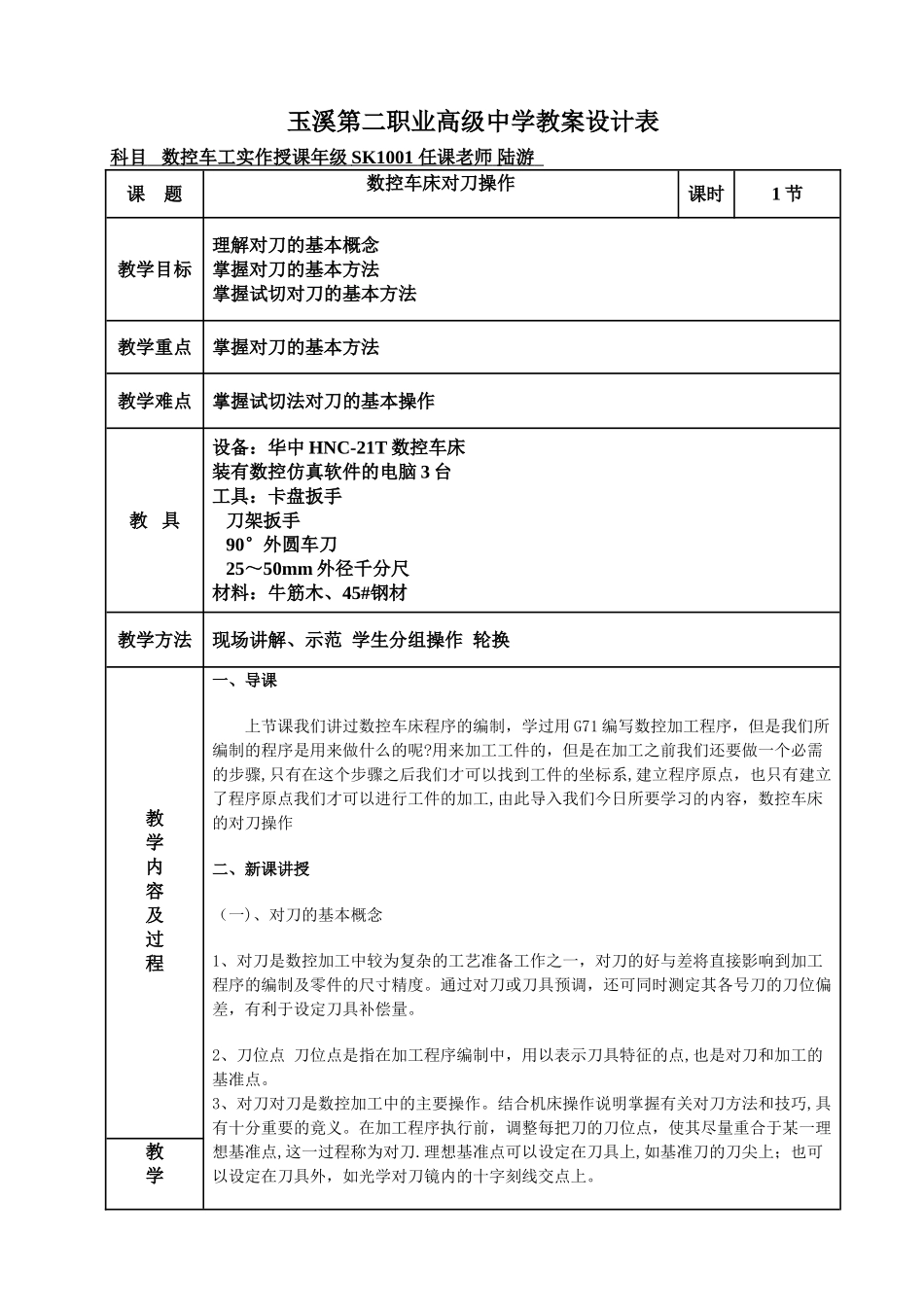

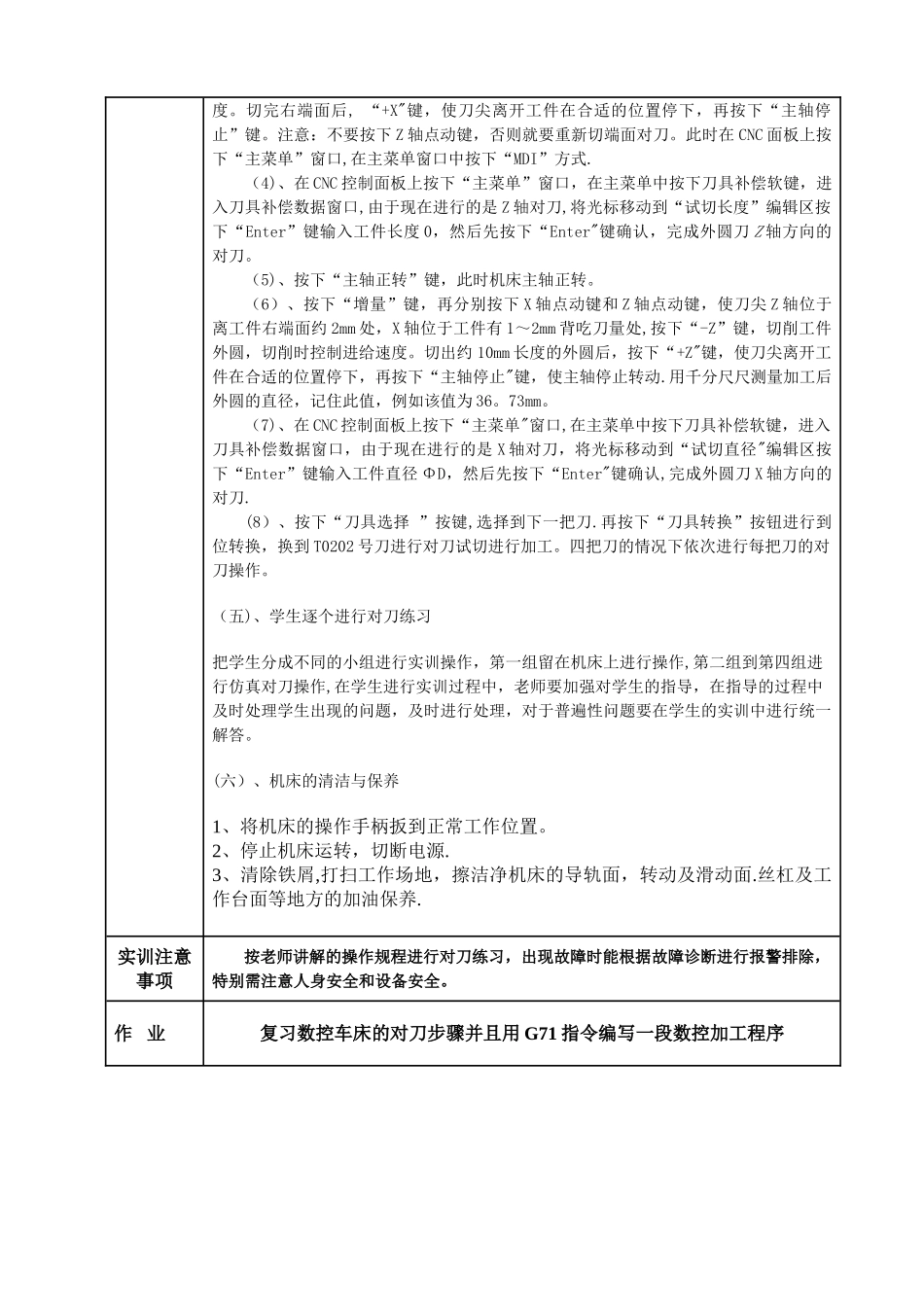

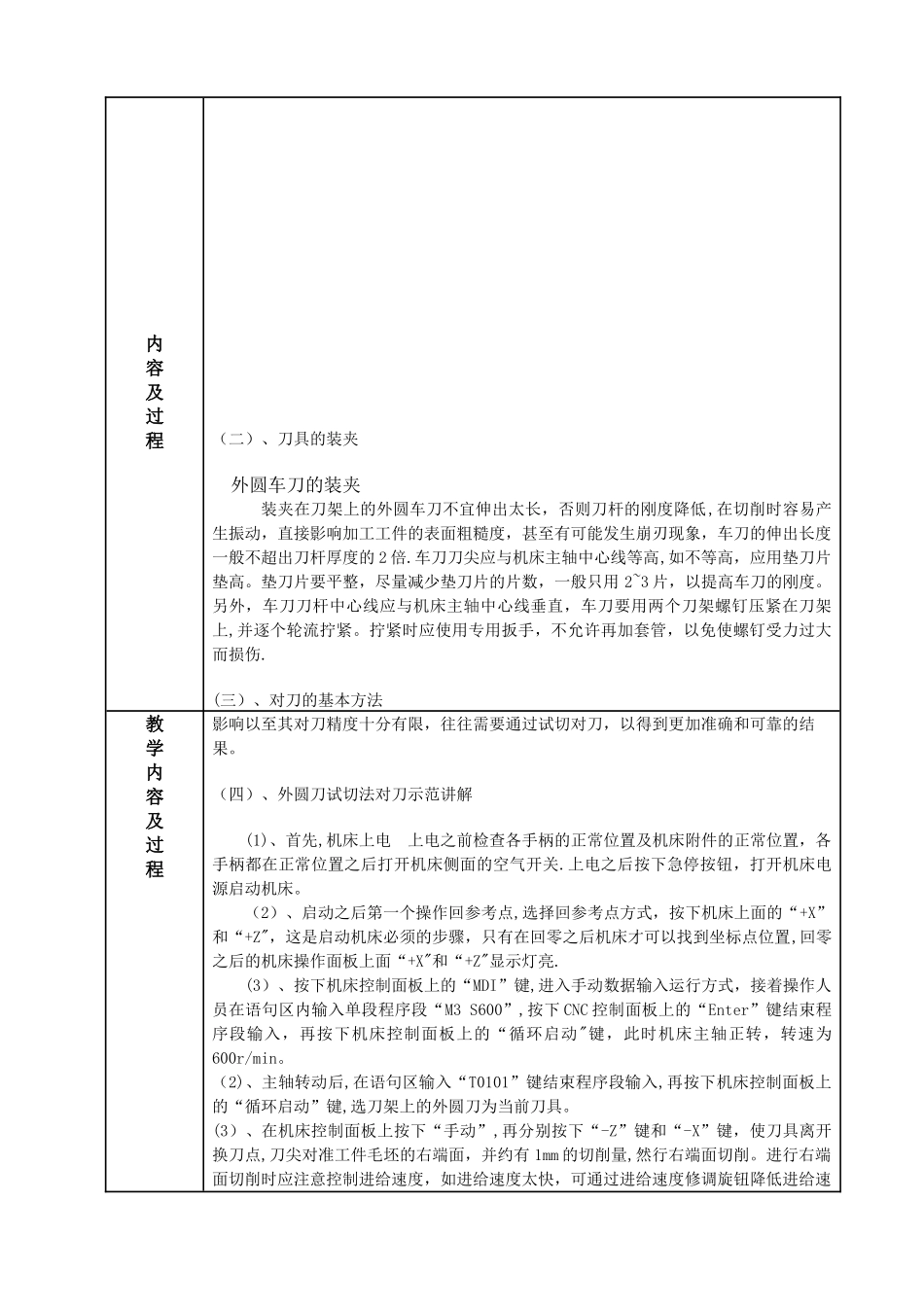

玉溪第二职业高级中学教案设计表科目 数控车工实作授课年级 SK1001 任课老师 陆游 课 题数控车床对刀操作课时1 节教学目标理解对刀的基本概念掌握对刀的基本方法掌握试切对刀的基本方法教学重点掌握对刀的基本方法教学难点掌握试切法对刀的基本操作教 具设备:华中 HNC-21T 数控车床装有数控仿真软件的电脑 3 台工具:卡盘扳手 刀架扳手 90°外圆车刀 25~50mm 外径千分尺材料:牛筋木、45#钢材教学方法现场讲解、示范 学生分组操作 轮换教学内容及过程一、导课上节课我们讲过数控车床程序的编制,学过用 G71 编写数控加工程序,但是我们所编制的程序是用来做什么的呢?用来加工工件的,但是在加工之前我们还要做一个必需的步骤,只有在这个步骤之后我们才可以找到工件的坐标系,建立程序原点,也只有建立了程序原点我们才可以进行工件的加工,由此导入我们今日所要学习的内容,数控车床的对刀操作二、新课讲授(一)、对刀的基本概念1、对刀是数控加工中较为复杂的工艺准备工作之一,对刀的好与差将直接影响到加工程序的编制及零件的尺寸精度。通过对刀或刀具预调,还可同时测定其各号刀的刀位偏差,有利于设定刀具补偿量。2、刀位点 刀位点是指在加工程序编制中,用以表示刀具特征的点,也是对刀和加工的基准点。3、对刀对刀是数控加工中的主要操作。结合机床操作说明掌握有关对刀方法和技巧,具有十分重要的竟义。在加工程序执行前,调整每把刀的刀位点,使其尽量重合于某一理想基准点,这一过程称为对刀.理想基准点可以设定在刀具上,如基准刀的刀尖上;也可以设定在刀具外,如光学对刀镜内的十字刻线交点上。教学内容及过程(二)、刀具的装夹 外圆车刀的装夹 装夹在刀架上的外圆车刀不宜伸出太长,否则刀杆的刚度降低,在切削时容易产生振动,直接影响加工工件的表面粗糙度,甚至有可能发生崩刃现象,车刀的伸出长度一般不超出刀杆厚度的 2 倍.车刀刀尖应与机床主轴中心线等高,如不等高,应用垫刀片垫高。垫刀片要平整,尽量减少垫刀片的片数,一般只用 2~3 片,以提高车刀的刚度。另外,车刀刀杆中心线应与机床主轴中心线垂直,车刀要用两个刀架螺钉压紧在刀架上,并逐个轮流拧紧。拧紧时应使用专用扳手,不允许再加套管,以免使螺钉受力过大而损伤.(三)、对刀的基本方法教学内容及过程影响以至其对刀精度十分有限,往往需要通过试切对刀,以得到更加准确和可靠的结果。(四)、外圆刀试切法对刀示范讲解(1)、首先,机床上...
