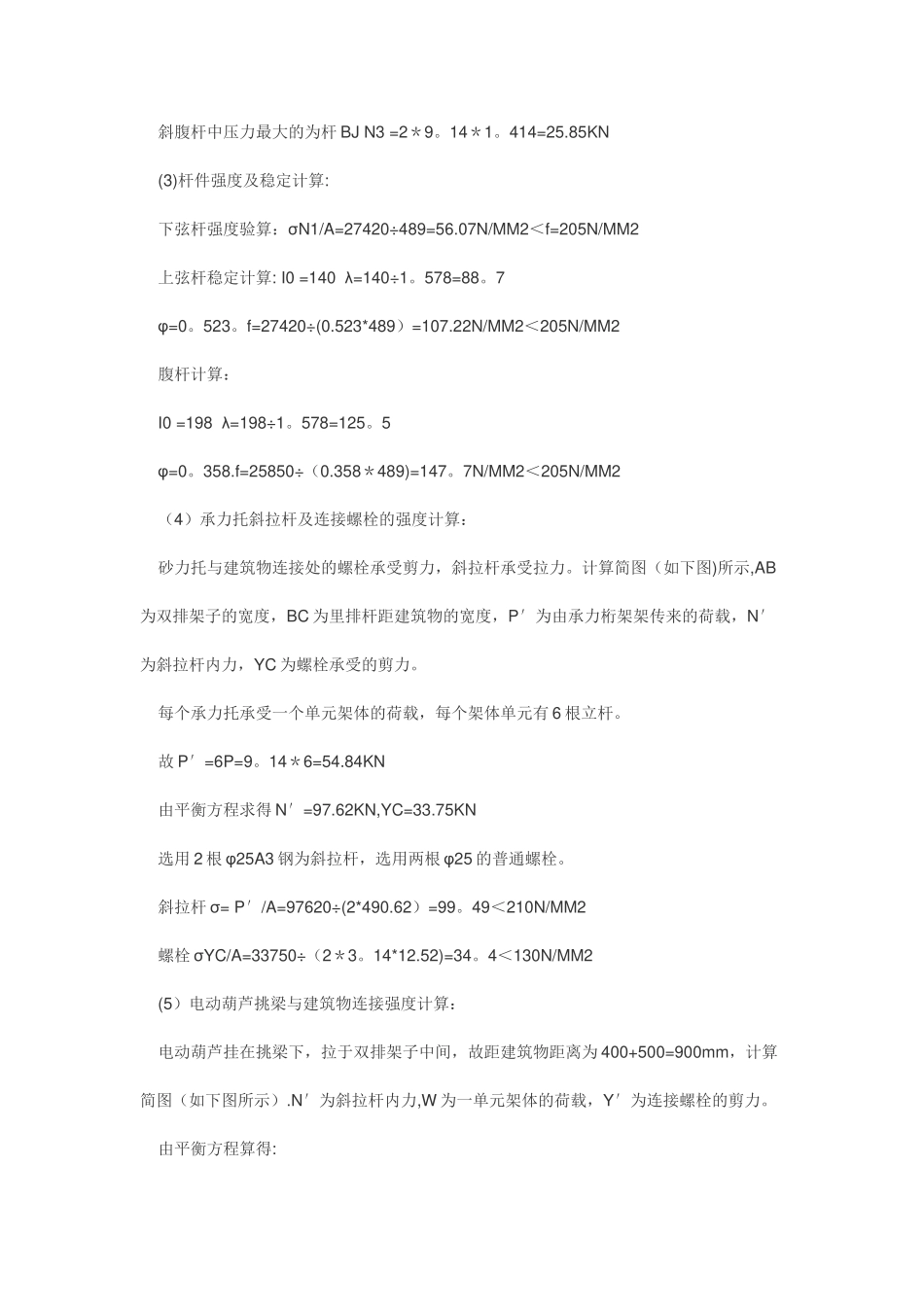

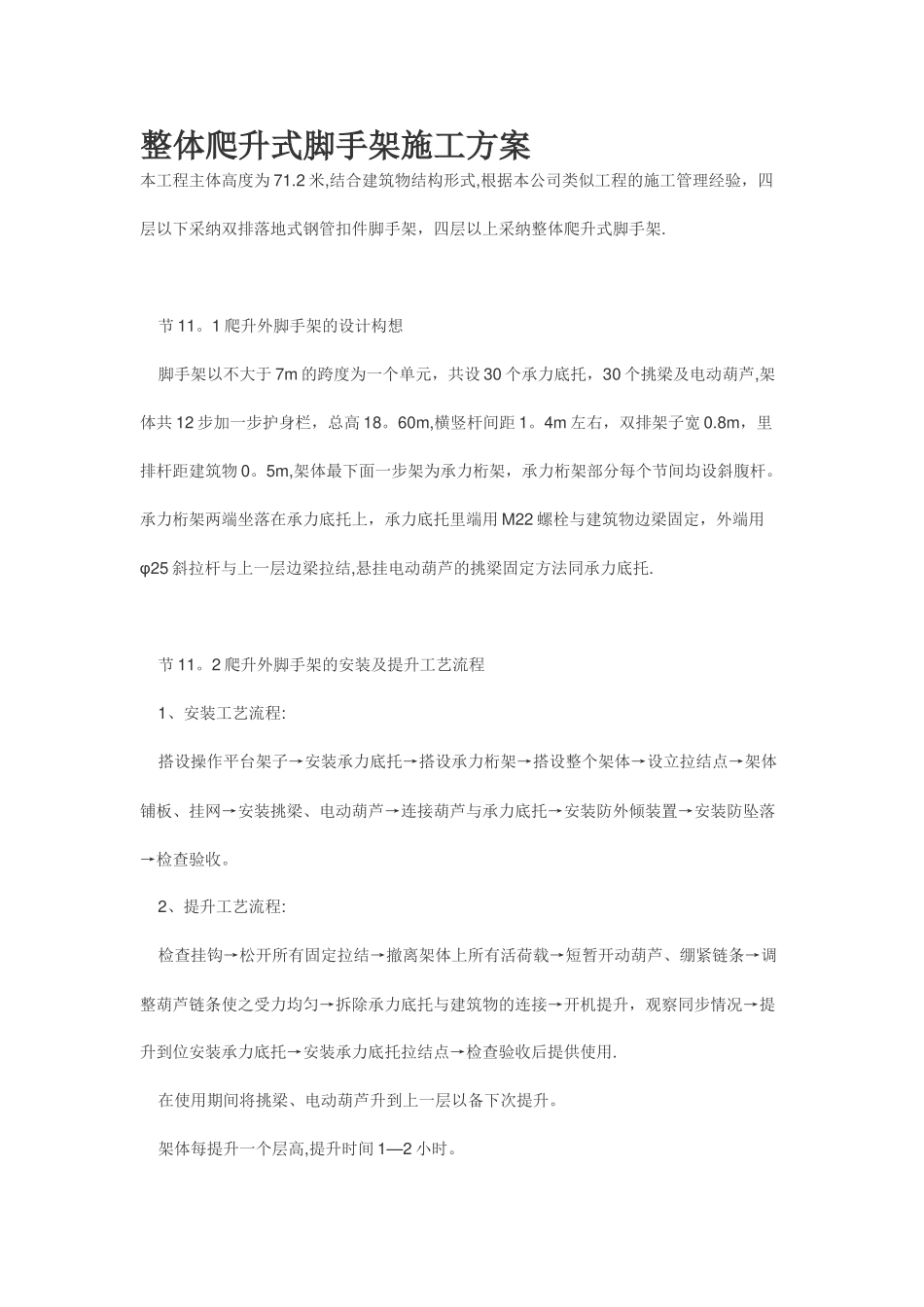

整体爬升式脚手架施工方案本工程主体高度为 71.2 米,结合建筑物结构形式,根据本公司类似工程的施工管理经验，四层以下采纳双排落地式钢管扣件脚手架，四层以上采纳整体爬升式脚手架. 节 11。1 爬升外脚手架的设计构想 脚手架以不大于 7m 的跨度为一个单元，共设 30 个承力底托，30 个挑梁及电动葫芦,架体共 12 步加一步护身栏，总高 18。60m,横竖杆间距 1。4m 左右，双排架子宽 0.8m，里排杆距建筑物 0。5m,架体最下面一步架为承力桁架，承力桁架部分每个节间均设斜腹杆。承力桁架两端坐落在承力底托上，承力底托里端用 M22 螺栓与建筑物边梁固定，外端用φ25 斜拉杆与上一层边梁拉结,悬挂电动葫芦的挑梁固定方法同承力底托. 节 11。2 爬升外脚手架的安装及提升工艺流程 1、安装工艺流程: 搭设操作平台架子→安装承力底托→搭设承力桁架→搭设整个架体→设立拉结点→架体铺板、挂网→安装挑梁、电动葫芦→连接葫芦与承力底托→安装防外倾装置→安装防坠落→检查验收。 2、提升工艺流程: 检查挂钩→松开所有固定拉结→撤离架体上所有活荷载→短暂开动葫芦、绷紧链条→调整葫芦链条使之受力均匀→拆除承力底托与建筑物的连接→开机提升，观察同步情况→提升到位安装承力底托→安装承力底托拉结点→检查验收后提供使用. 在使用期间将挑梁、电动葫芦升到上一层以备下次提升。 架体每提升一个层高,提升时间 1—2 小时。 节 11。3 整体爬升脚手架的设计计算 1、承力桁架内力计算: 承力桁架为每个单元架体最下面一步架,承受架体上部传不的荷载 P（见受力简图),承力桁架被承力托简支. （1)荷载 P 计算： P 由脚手架自重、脚手架附设构件重量（脚手板、安全网、护栏）、施工荷载三部分组成. 查《高层建筑施工手册》（以下简称手册)表 4-4—4 用插入法算得,一步一个纵距脚手架自重产生的轴力为 0。388KN。 架体为 13 步，故 NCK1=0。388＊13=5。044KN. 查《手册》表 4—4—5，用插入法算得：一个立杆纵距的架子附设构件重量产生的轴力（铺五层板）. NCK2=3。33KN 查《手册》表 4—4—6,用插入法算得由施工荷载（取 3KN/M2）产生的轴力。 NQR=5。88KN 故 N=1。2(5。044+3。33）+1。4*5.88=18。28KN（式 1） 因 N 是作用在双排架子上的,故单片桁架一个立杆纵距上的荷载 P=N/2=9。14KN (2）杆件的内力计算： 支座反力 YA=3＊9。14=27.42KN， YB =27。42KN 用节点平衡法计算出: 受拉力...
