施工升降机附着装置安装方案

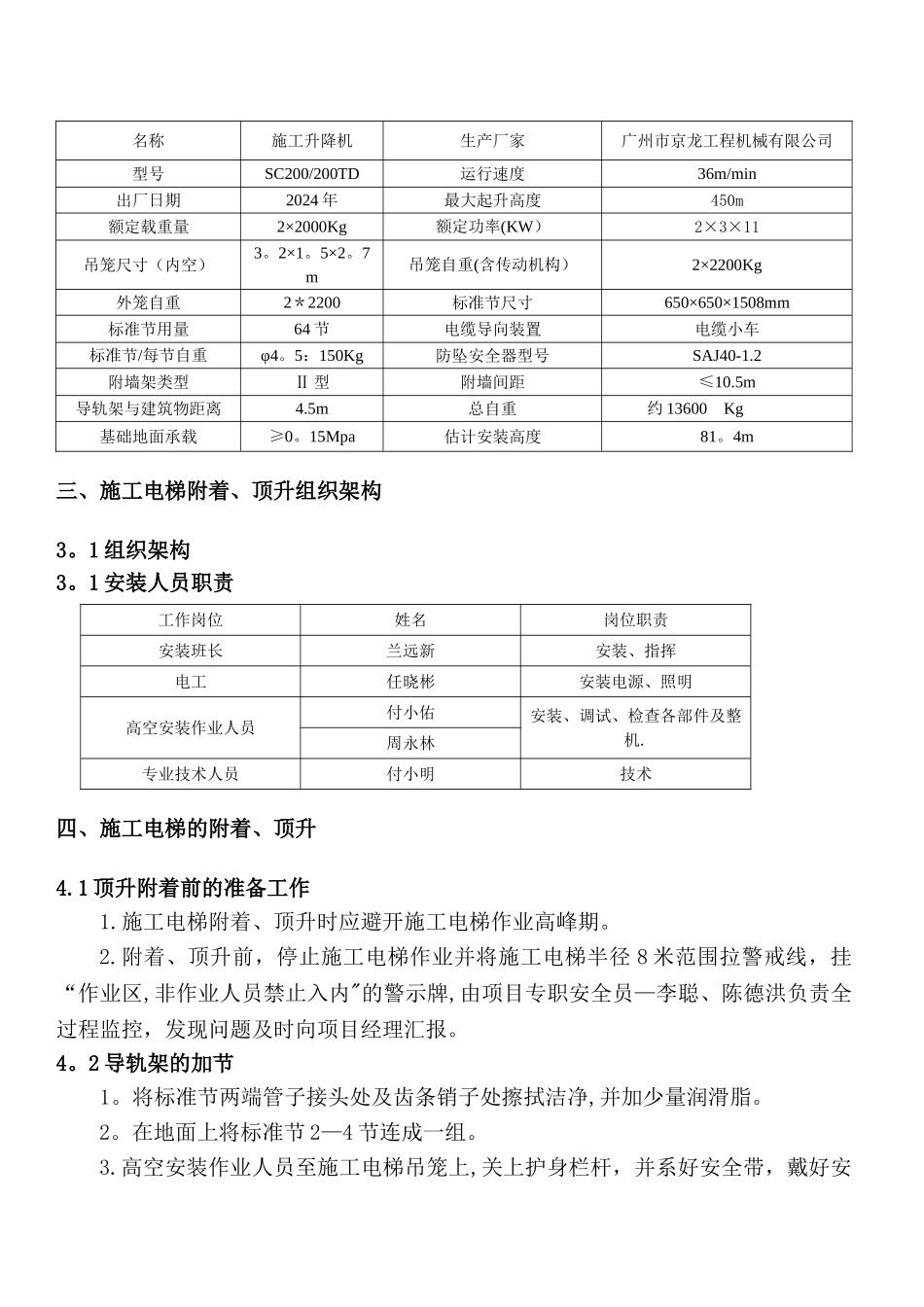

施工升降机附着安装方案目 录一、编制依据 2 二、工程概况 2 2 。 1 工程简介 2 2.2 施工升降电梯主要技术参数 2 三、施工电梯附着、顶升组织架构 3 3 。 1 组织架构 3 3 。 1 安装人员职责 3 四、施工电梯的附着、顶升 3 4.1 顶升附着前的准备工作 3 4 。 2 导轨架的加节 3 4 。 3 施工升降机附着设置 4 4 。 4 附墙架的安装 5 五、检查验收 5 5 。 1 调试 5 5 。 2 安全限位安装及试运行 6 5 。 3 防坠试验 6 六、安全要求 6 一、 编制依据1、施工现场实际情况、环境条件；2、青冈大厦工程《施工组织设计》；3、青冈大厦工程施工图纸；4、《SC 型升降机使用手册》；5、《建筑机械使用安全技术规程》（JGJ33—2001）；6、《建筑施工安全检查标准》（JGJ59-2024);7、《施工升降机安全规程》（GB10055-2024）。二、工程概况2.1 工程简介因工程施工需要，已经在青冈大厦 4 座工程安装一台施工升降机，自编号 4＃。产品型号：SC200/200TD；生产厂家：广州市京龙工程机械有限公司；附着、顶升单位:佛山市三瀛起重机电设备安装有限公司，其平面布置图如下:2.2 施工升降电梯主要技术参数名称施工升降机生产厂家广州市京龙工程机械有限公司型号SC200/200TD运行速度36m/min出厂日期2024 年最大起升高度450m额定载重量2×2000Kg额定功率(KW）2×3×11吊笼尺寸（内空）3。2×1。5×2。7m吊笼自重(含传动机构）2×2200Kg外笼自重2＊2200标准节尺寸650×650×1508mm标准节用量64 节电缆导向装置电缆小车标准节/每节自重φ4。5：150Kg防坠安全器型号SAJ40-1.2附墙架类型Ⅱ 型附墙间距≤10.5m导轨架与建筑物距离4.5m总自重 约 13600 Kg基础地面承载≥0。15Mpa估计安装高度81。4m三、施工电梯附着、顶升组织架构3。1 组织架构3。1 安装人员职责工作岗位姓名岗位职责安装班长兰远新安装、指挥电工任晓彬安装电源、照明高空安装作业人员付小佑安装、调试、检查各部件及整机.周永林专业技术人员付小明技术四、施工电梯的附着、顶升4.1 顶升附着前的准备工作1.施工电梯附着、顶升时应避开施工电梯作业高峰期。2.附着、顶升前，停止施工电梯作业并将施工电梯半径 8 米范围拉警戒线，挂“作业区,非作业人员禁止入内"的警示牌,由项目专职安全员—李聪、陈德洪负责全过程监控，发现问题及时向项目经理汇报。4。2 导轨架的加节1。将标准节两端管子接头处及齿条销子处擦拭洁净,并加少量...
