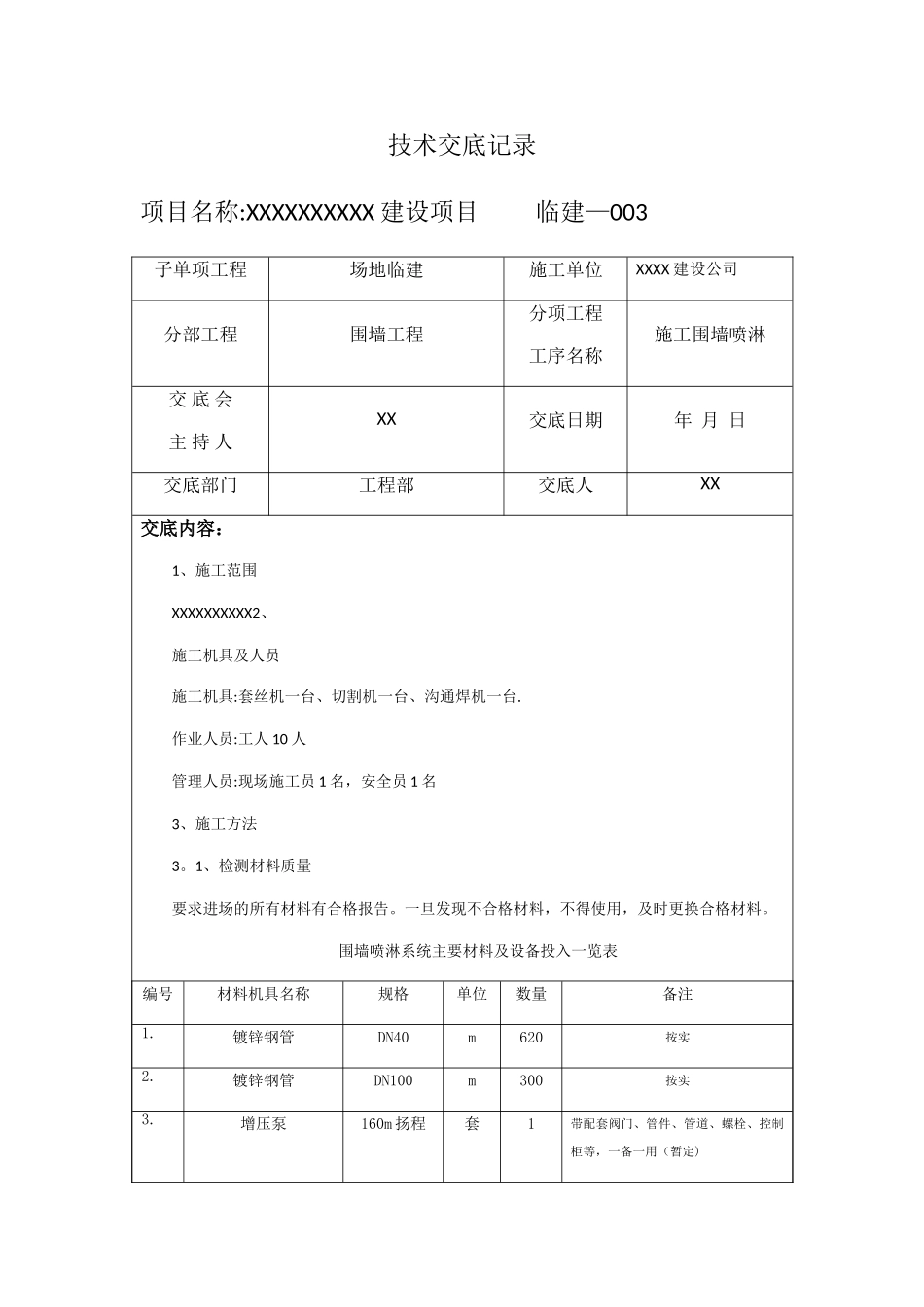

技术交底记录项目名称:XXXXXXXXXX 建设项目 临建—003子单项工程场地临建施工单位XXXX 建设公司分部工程围墙工程分项工程工序名称施工围墙喷淋交 底 会主 持 人XX交底日期年 月 日交底部门工程部交底人XX交底内容:1、施工范围XXXXXXXXXX2、施工机具及人员施工机具:套丝机一台、切割机一台、沟通焊机一台. 作业人员:工人 10 人管理人员:现场施工员 1 名,安全员 1 名3、施工方法3。1、检测材料质量要求进场的所有材料有合格报告。一旦发现不合格材料,不得使用,及时更换合格材料。围墙喷淋系统主要材料及设备投入一览表编号材料机具名称规格单位数量备注1.镀锌钢管DN40m620按实2.镀锌钢管DN100m300按实3.增压泵160m 扬程套1带配套阀门、管件、管道、螺栓、控制柜等,一备一用(暂定)4.碳钢水箱2m*2m*5m套1水箱厚度 10mm,内涂刷 4 遍高分子有机涂料总厚度达到 160~180um,外涂刷 2遍醇酸防锈漆,两遍酚醛调和漆总厚度达到 160um~180um,外包保温白色聚苯板 20mm 厚5.铜球阀DN40个116.蝶阀DN100个27.卡箍DN100套708.镀锌内丝直接DN40个1209.镀锌丝接异经三通DN40*DN15个34010.消防喷淋头DN15只340喷雾,直径 2m11.90°沟槽弯头DN100个1012.90°丝接弯头DN40个2013.沟槽转换法兰DN100个4带 M16*70 螺栓 16 套14.沟槽螺纹三通DN100*DN40个1115.堵头DN100只216.堵头DN40只217.生胶带盒5018.镀锌抱箍DN100套8019.镀锌抱箍DN40套3403。2、施工围墙喷淋施工要求为满足现场施工扬尘治理,施工现场采纳 40mm 镀锌管配合喷雾接头制作现场喷淋设施,现场新盛路以西、胜利大街以北、渭白路以南施工围墙设置喷淋.现场在施工场地东南角设一水泵房,泵房里设一 2m*2m*5m 水箱及一套增压泵,从增压泵出口管道分两根支管,一支管供应施工围墙东面及北面喷淋供水,一支管供应施工围墙西面及南面供水。喷淋支管采纳 DN40 镀锌钢管,主管采纳 DN100 镀锌钢管,在施工围墙 4 个角点从主管上引出一 DN40 支管连接喷淋支管以便供水,尾端采纳堵头封堵,本次喷淋主管只安装 A—B—D—E—F—G—H,喷淋支管一期围挡全部安装。3。3。管道螺纹连接根据现场测绘草图在选好的管材上画线,按线切割,管材切割完毕后套丝前,清理好毛刺并将段好的管材根据管径尺寸分次套制丝扣,70mm 以上分 2-3 次套丝,保证丝扣质量。管道螺纹连接时,在管子的外螺纹与管件或阀门内螺纹之间加油麻,先将麻丝抖松成薄而均匀的纤维,从螺纹的第二扣...
