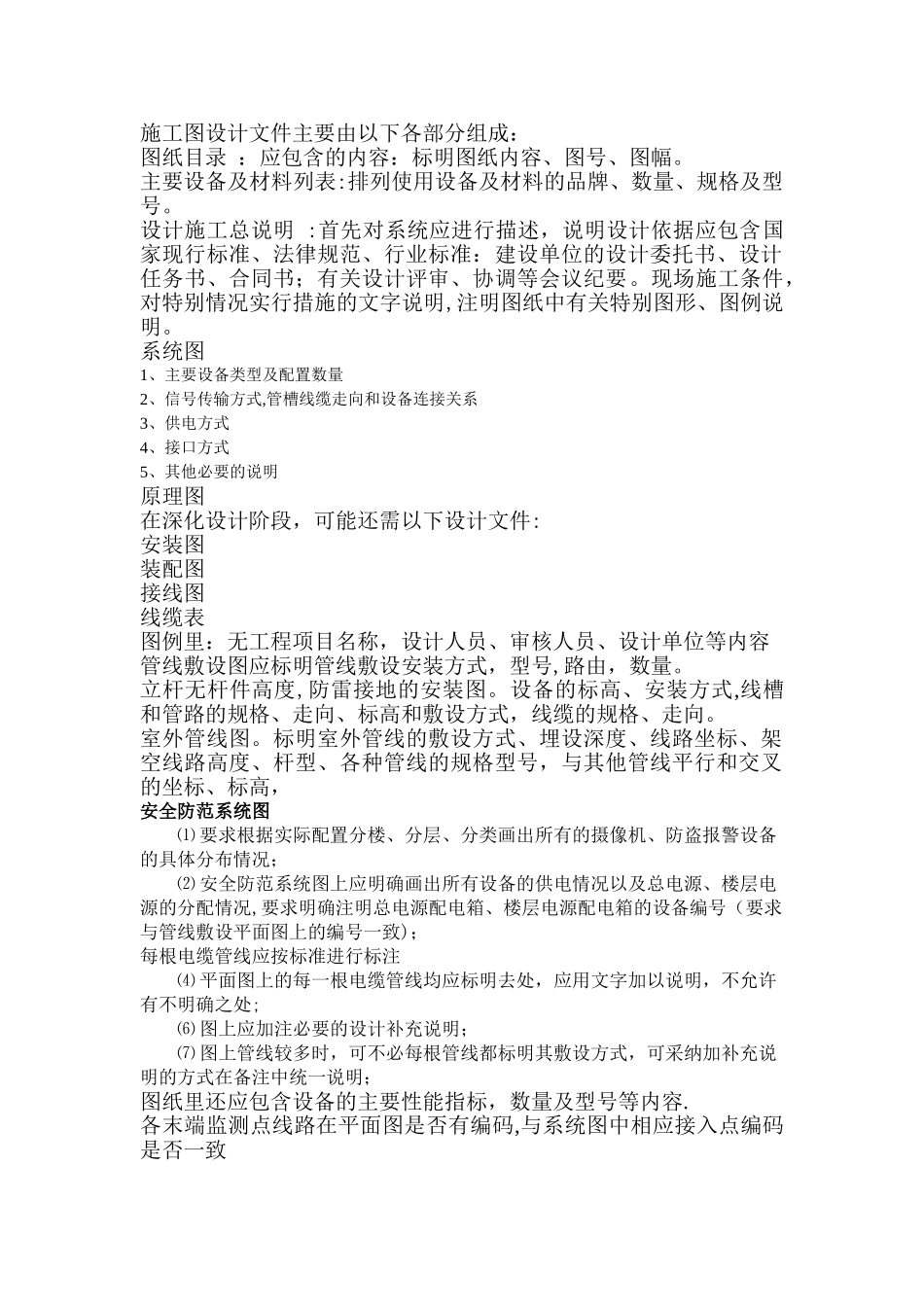

施工图设计文件主要由以下各部分组成： 图纸目录 ：应包含的内容：标明图纸内容、图号、图幅。主要设备及材料列表:排列使用设备及材料的品牌、数量、规格及型号。设计施工总说明 :首先对系统应进行描述，说明设计依据应包含国家现行标准、法律规范、行业标准：建设单位的设计委托书、设计任务书、合同书；有关设计评审、协调等会议纪要。现场施工条件，对特别情况实行措施的文字说明,注明图纸中有关特别图形、图例说明。系统图 1、主要设备类型及配置数量2、信号传输方式,管槽线缆走向和设备连接关系3、供电方式4、接口方式5、其他必要的说明原理图 在深化设计阶段，可能还需以下设计文件: 安装图 装配图 接线图 线缆表 图例里：无工程项目名称，设计人员、审核人员、设计单位等内容管线敷设图应标明管线敷设安装方式，型号,路由，数量。立杆无杆件高度,防雷接地的安装图。设备的标高、安装方式,线槽和管路的规格、走向、标高和敷设方式，线缆的规格、走向。室外管线图。标明室外管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，安全防范系统图⑴ 要求根据实际配置分楼、分层、分类画出所有的摄像机、防盗报警设备的具体分布情况；⑵ 安全防范系统图上应明确画出所有设备的供电情况以及总电源、楼层电源的分配情况,要求明确注明总电源配电箱、楼层电源配电箱的设备编号（要求与管线敷设平面图上的编号一致)；每根电缆管线应按标准进行标注⑷ 平面图上的每一根电缆管线均应标明去处，应用文字加以说明，不允许有不明确之处;⑹ 图上应加注必要的设计补充说明；⑺ 图上管线较多时，可不必每根管线都标明其敷设方式，可采纳加补充说明的方式在备注中统一说明；图纸里还应包含设备的主要性能指标，数量及型号等内容.各末端监测点线路在平面图是否有编码,与系统图中相应接入点编码是否一致
