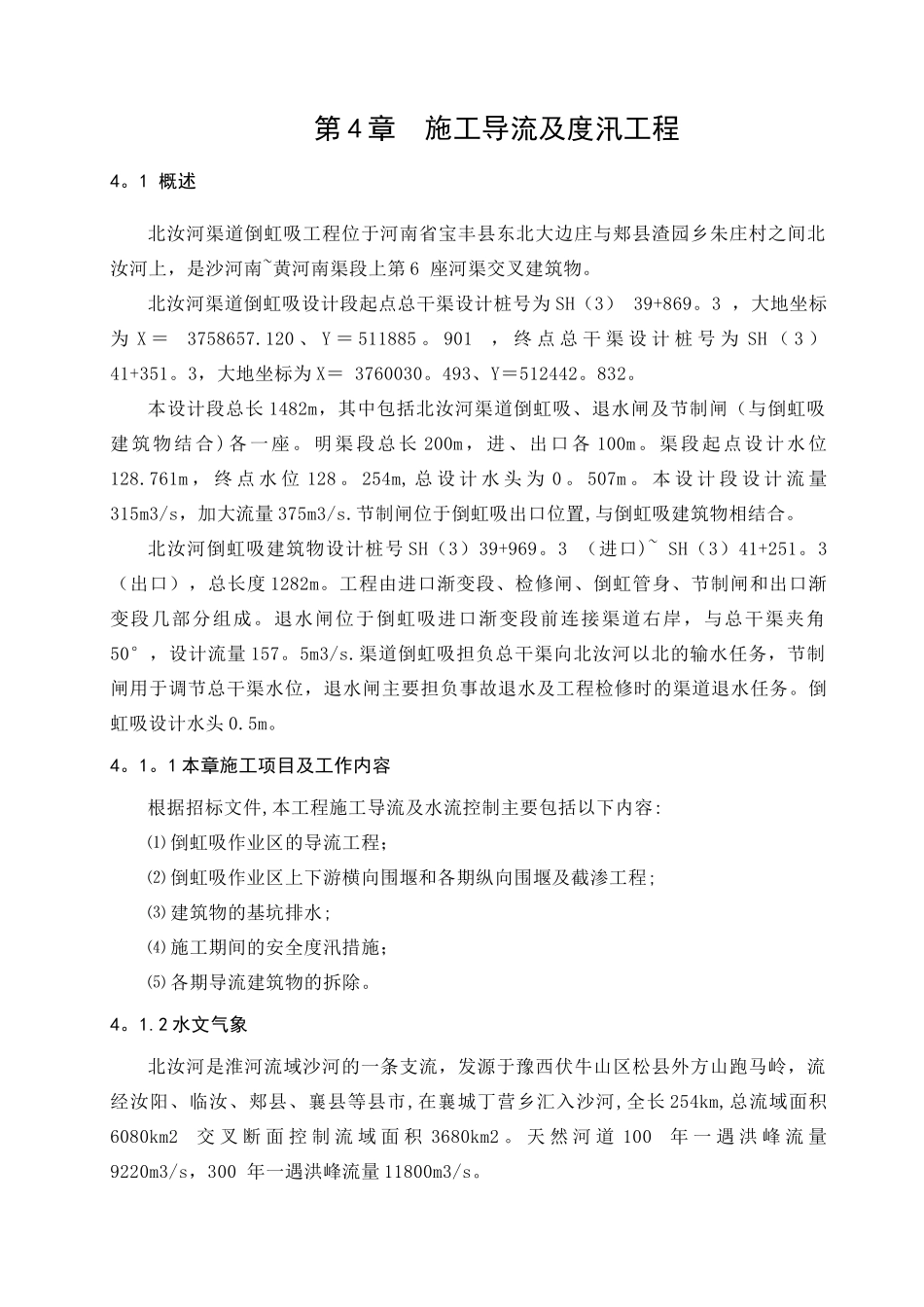

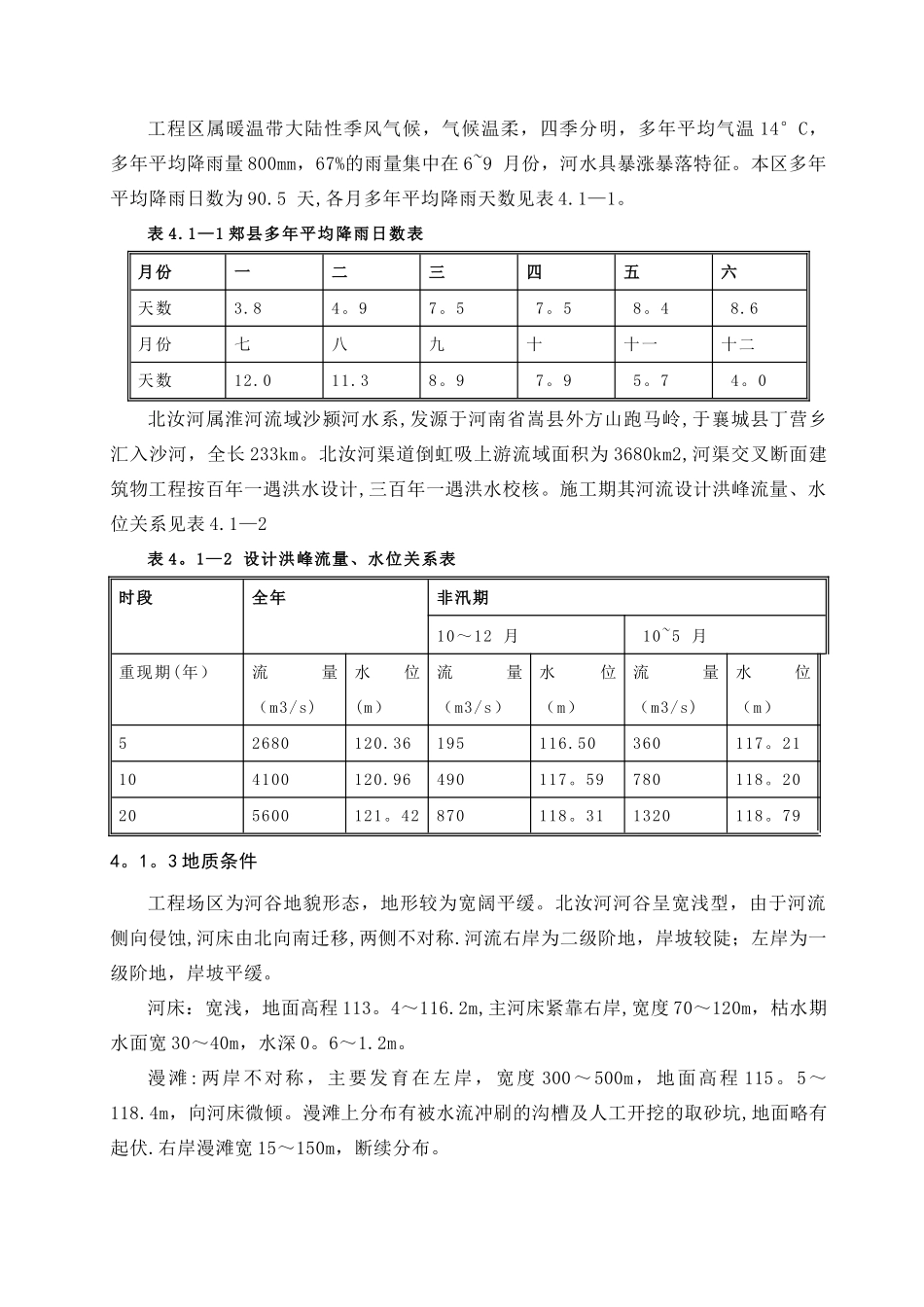

第 4 章 施工导流及度汛工程4。1 概述北汝河渠道倒虹吸工程位于河南省宝丰县东北大边庄与郏县渣园乡朱庄村之间北汝河上，是沙河南~黄河南渠段上第 6 座河渠交叉建筑物。北汝河渠道倒虹吸设计段起点总干渠设计桩号为 SH（3） 39+869。3 ，大地坐标为 X ＝ 3758657.120 、 Y ＝ 511885 。 901 ， 终 点 总 干 渠 设 计 桩 号 为 SH （ 3 ） 41+351。3，大地坐标为 X＝ 3760030。493、Y＝512442。832。本设计段总长 1482m，其中包括北汝河渠道倒虹吸、退水闸及节制闸（与倒虹吸建筑物结合 )各一座。明渠段总长 200m，进、出口各 100m。渠段起点设计水位128.761m ， 终 点 水 位 128 。 254m, 总 设 计 水 头 为 0 。 507m 。 本 设 计 段 设 计 流 量315m3/s，加大流量 375m3/s.节制闸位于倒虹吸出口位置,与倒虹吸建筑物相结合。北汝河倒虹吸建筑物设计桩号 SH（3）39+969。3 （进口)~ SH（3）41+251。3（出口），总长度 1282m。工程由进口渐变段、检修闸、倒虹管身、节制闸和出口渐变段几部分组成。退水闸位于倒虹吸进口渐变段前连接渠道右岸，与总干渠夹角50°，设计流量 157。5m3/s.渠道倒虹吸担负总干渠向北汝河以北的输水任务，节制闸用于调节总干渠水位，退水闸主要担负事故退水及工程检修时的渠道退水任务。倒虹吸设计水头 0.5m。4。1。1 本章施工项目及工作内容根据招标文件,本工程施工导流及水流控制主要包括以下内容:⑴ 倒虹吸作业区的导流工程；⑵ 倒虹吸作业区上下游横向围堰和各期纵向围堰及截渗工程;⑶ 建筑物的基坑排水;⑷ 施工期间的安全度汛措施；⑸ 各期导流建筑物的拆除。4。1.2 水文气象北汝河是淮河流域沙河的一条支流，发源于豫西伏牛山区松县外方山跑马岭，流经汝阳、临汝、郏县、襄县等县市,在襄城丁营乡汇入沙河,全长 254km,总流域面积6080km2 交 叉 断 面 控 制 流 域 面 积 3680km2 。 天 然 河 道 100 年 一 遇 洪 峰 流 量9220m3/s，300 年一遇洪峰流量 11800m3/s。工程区属暖温带大陆性季风气候，气候温柔，四季分明，多年平均气温 14°C，多年平均降雨量 800mm，67%的雨量集中在 6~9 月份，河水具暴涨暴落特征。本区多年平均降雨日数为 90.5 天,各月多年平均降雨天数见表 4.1—1。表 4.1—1 郏县多年平均降雨日数表月份一二三四五六天数3.8 4。9 7。5 7。5 8。4 8.6 月份七八九十十一十...
