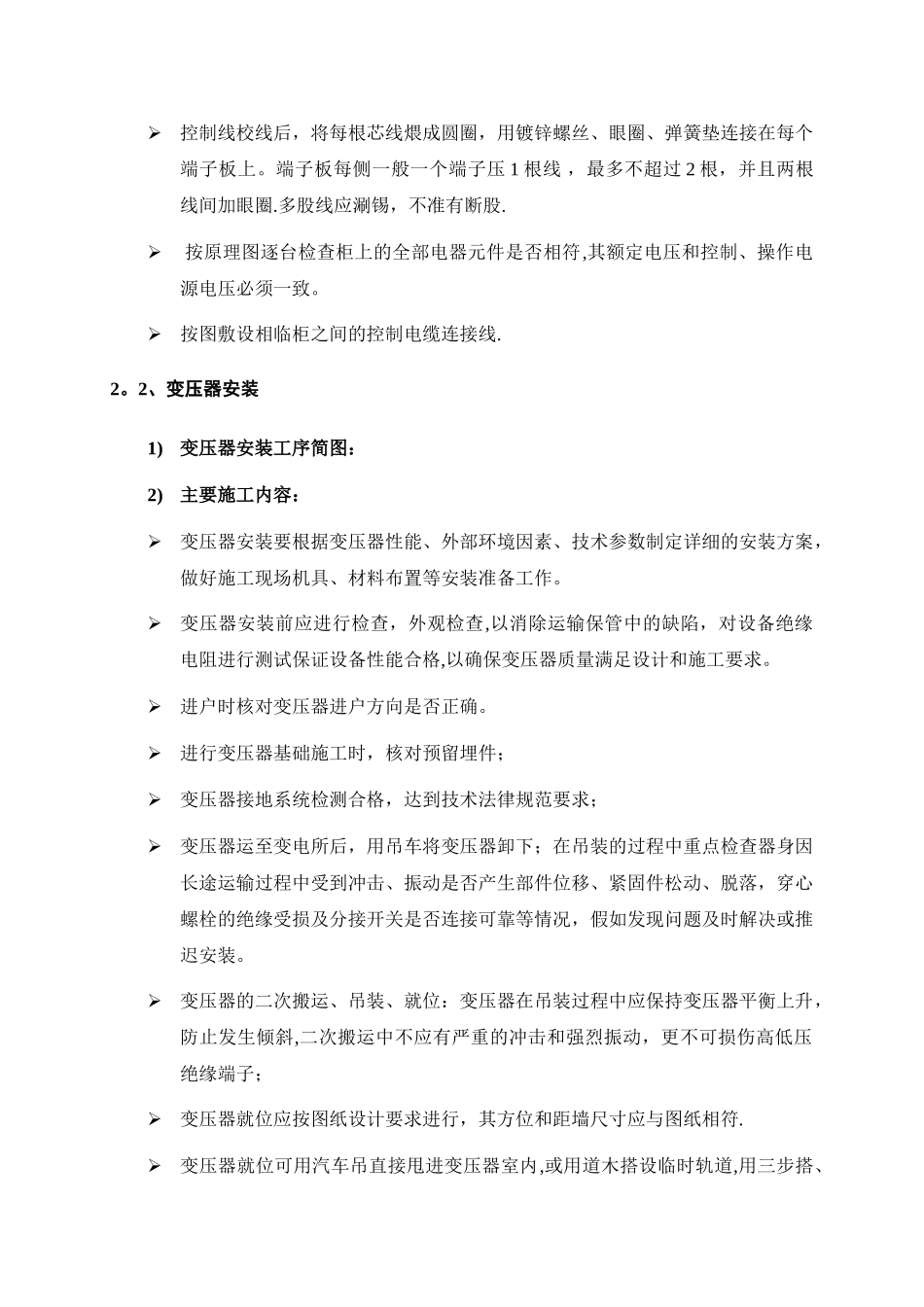

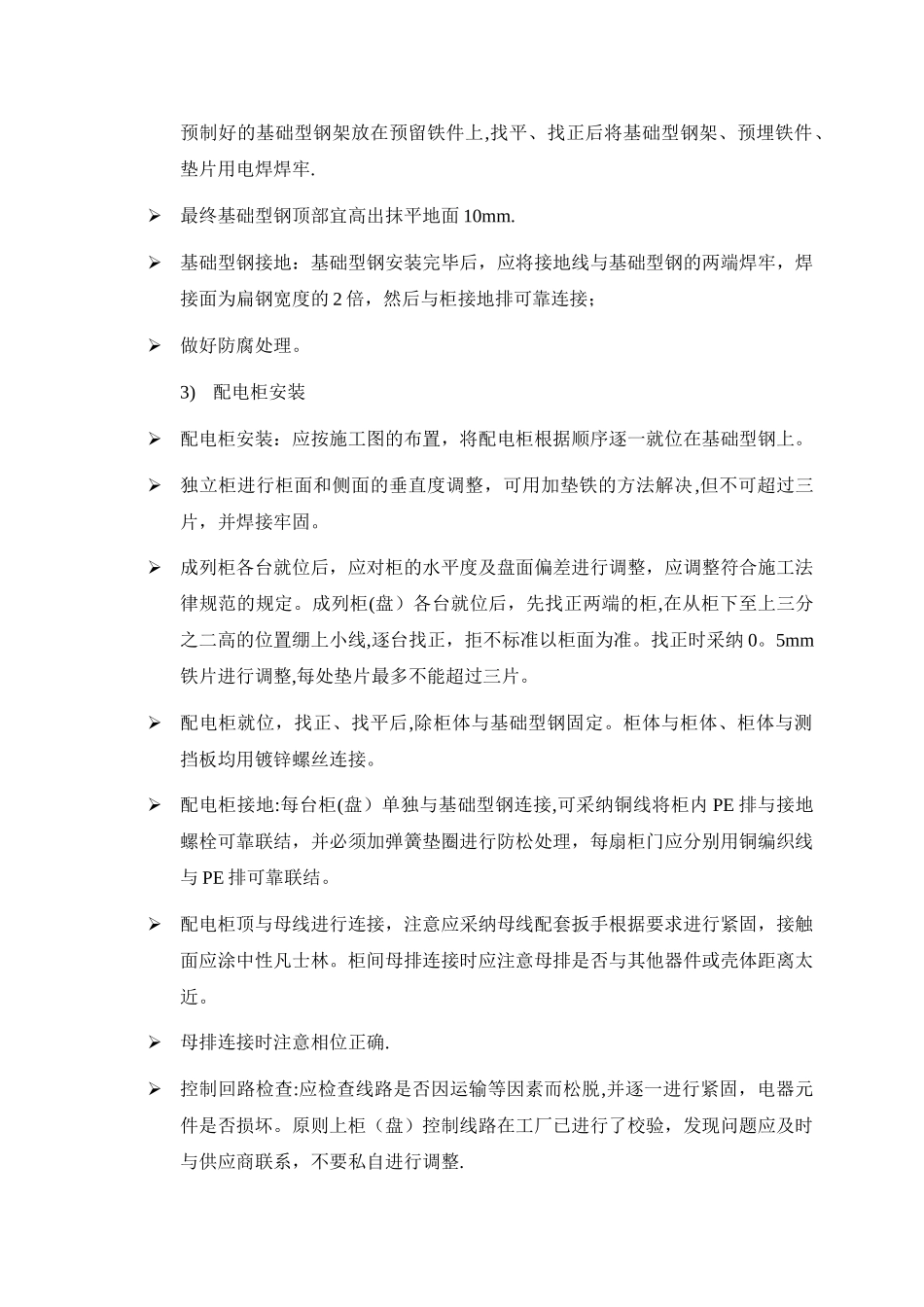

目录1、供配电工程施工工艺流程 22 、各系统施工方案、方法 1 2 。 1 、高、低压开关柜、配电柜安装 1 2 。 2 、变压器安装 3 2 。 3 、发电机组安装 4 2 。 4 、不间断电源 EPS 安装 6 2.5 、电缆敷设安装 7 供配电工程施工1、供配电工程施工工艺流程2、各系统施工方案、方法2。1、高、低压开关柜、配电柜安装1)高、低压开关柜安装工艺图：2)施工主要内容:1)安装前准备工作检查配电柜本体外观检查应无损伤及变形,油漆完整无损。配电柜内部检查：电器装置及元件、绝缘瓷件齐全，无损伤.核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号.接线应整齐,满足设计要求及验收法律规范(GB50303—2024）的规定。配电柜定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，根据箱的外形尺寸进行弹线定位.2)基础型钢安装按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢.最终基础型钢顶部宜高出抹平地面 10mm.基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的 2 倍，然后与柜接地排可靠连接；做好防腐处理。3)配电柜安装配电柜安装：应按施工图的布置，将配电柜根据顺序逐一就位在基础型钢上。独立柜进行柜面和侧面的垂直度调整，可用加垫铁的方法解决,但不可超过三片，并焊接牢固。成列柜各台就位后，应对柜的水平度及盘面偏差进行调整，应调整符合施工法律规范的规定。成列柜(盘）各台就位后，先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正，拒不标准以柜面为准。找正时采纳 0。5mm铁片进行调整,每处垫片最多不能超过三片。配电柜就位，找正、找平后,除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。配电柜接地:每台柜(盘）单独与基础型钢连接,可采纳铜线将柜内 PE 排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理，每扇柜门应分别用铜编织线与 PE 排可靠联结。配电柜顶与母线进行连接，注意应采纳母线配套扳手根据要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否与其他器件或壳体距离太近。母排连接时注意相位正确.控制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固，电器元件是否损坏。原则上柜（盘）控制线路在工...
