施工组织方案(通风、洁净及空调)

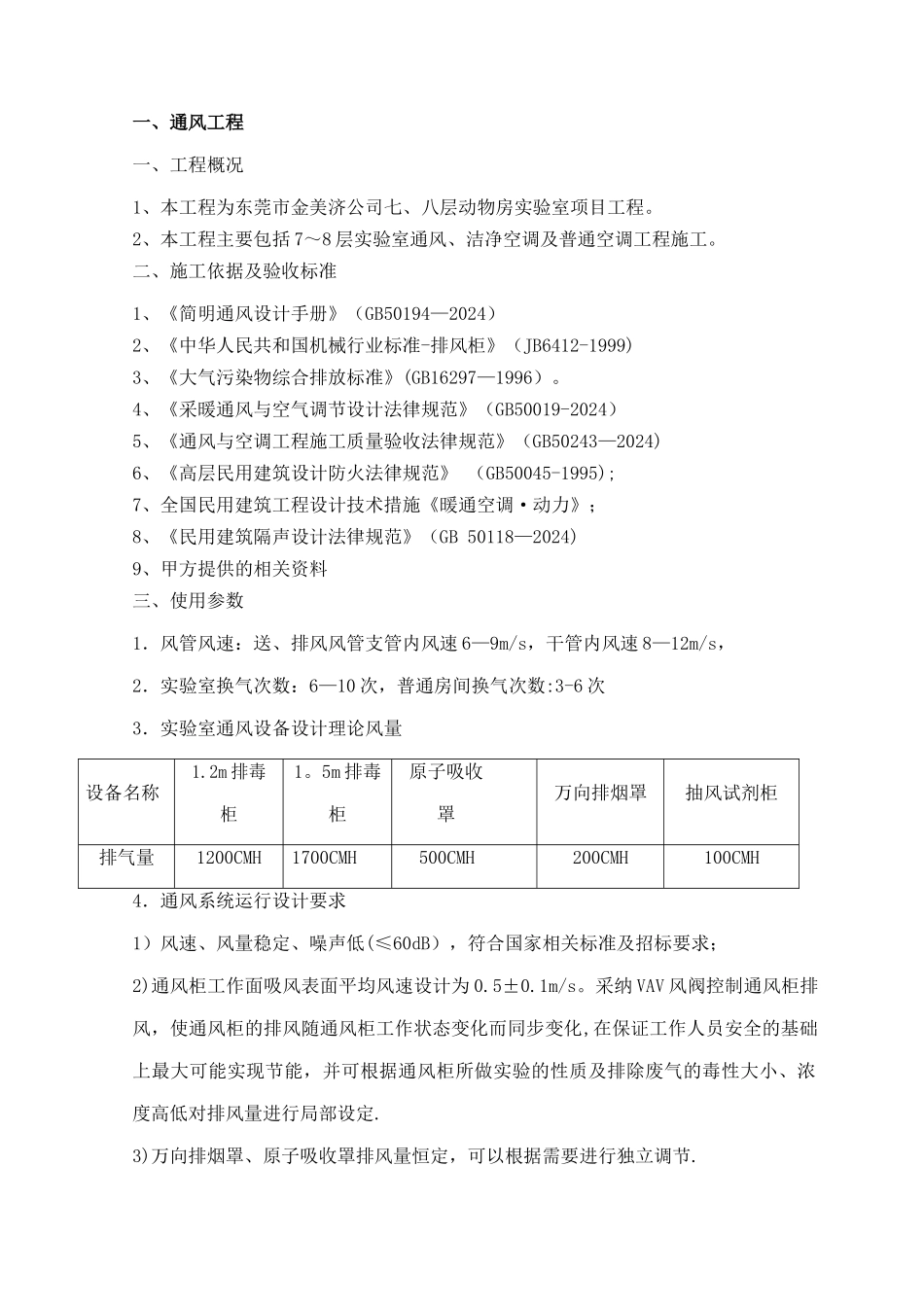

施工组织方案(通风、洁净及空调)_第1页
1/22
施工组织方案(通风、洁净及空调)_第2页
2/22
施工组织方案(通风、洁净及空调)_第3页
3/22
一、通风工程一、工程概况1、本工程为东莞市金美济公司七、八层动物房实验室项目工程。2、本工程主要包括 7~8 层实验室通风、洁净空调及普通空调工程施工。二、施工依据及验收标准1、《简明通风设计手册》(GB50194—2024)2、《中华人民共和国机械行业标准-排风柜》(JB6412-1999)3、《大气污染物综合排放标准》(GB16297—1996)。4、《采暖通风与空气调节设计法律规范》(GB50019-2024)5、《通风与空调工程施工质量验收法律规范》(GB50243—2024)6、《高层民用建筑设计防火法律规范》 (GB50045-1995);7、全国民用建筑工程设计技术措施《暖通空调·动力》;8、《民用建筑隔声设计法律规范》(GB 50118—2024)9、甲方提供的相关资料三、使用参数1.风管风速:送、排风风管支管内风速 6—9m/s,干管内风速 8—12m/s,2.实验室换气次数:6—10 次,普通房间换气次数:3-6 次3.实验室通风设备设计理论风量设备名称1.2m 排毒柜1。5m 排毒柜原子吸收罩万向排烟罩抽风试剂柜排气量1200CMH1700CMH500CMH200CMH100CMH4.通风系统运行设计要求1)风速、风量稳定、噪声低(≤60dB),符合国家相关标准及招标要求;2)通风柜工作面吸风表面平均风速设计为 0.5±0.1m/s。采纳 VAV 风阀控制通风柜排风,使通风柜的排风随通风柜工作状态变化而同步变化,在保证工作人员安全的基础上最大可能实现节能,并可根据通风柜所做实验的性质及排除废气的毒性大小、浓度高低对排风量进行局部设定.3)万向排烟罩、原子吸收罩排风量恒定,可以根据需要进行独立调节.四、通风控制系统1.通风柜、桌面抽风罩的排风口上安装 VAV 变风量电动蝶阀以恒定其工作面表面风速(变风量排风),并需符号以下要求:1)工作状态下,风阀反应速度小于 1。5 秒2)风阀控制器风速显示(读数)在全量程内精度为±5%3)风量可测比(最大/最小控制风量)达到 20:14)当排风柜入口风速下降到警报线下(标准=0.3m/s),警报灯和声音报警同时启动,5)风阀控制器必需设置紧急按纽以应对可能出现的实验事故。2.万向排烟罩、原子吸收罩的水平支管上安装微电脑式电子调风阀以恒定设备排风量(恒风量排风),并可依据实际需要对万向排烟罩和原子吸收罩的排风量进行调节,并需符号以下要求:1)电子调风阀的控制面板采纳触摸屏,并可以直接安装在室内墙上的适当位置,保证操作方便、直观;2)风阀的角度可从 0 度到 90 度作任意调整,工作人员可以通过其控制面板的触摸屏按纽任意设置风阀的...
