旋挖钻孔灌注桩专项施工方案

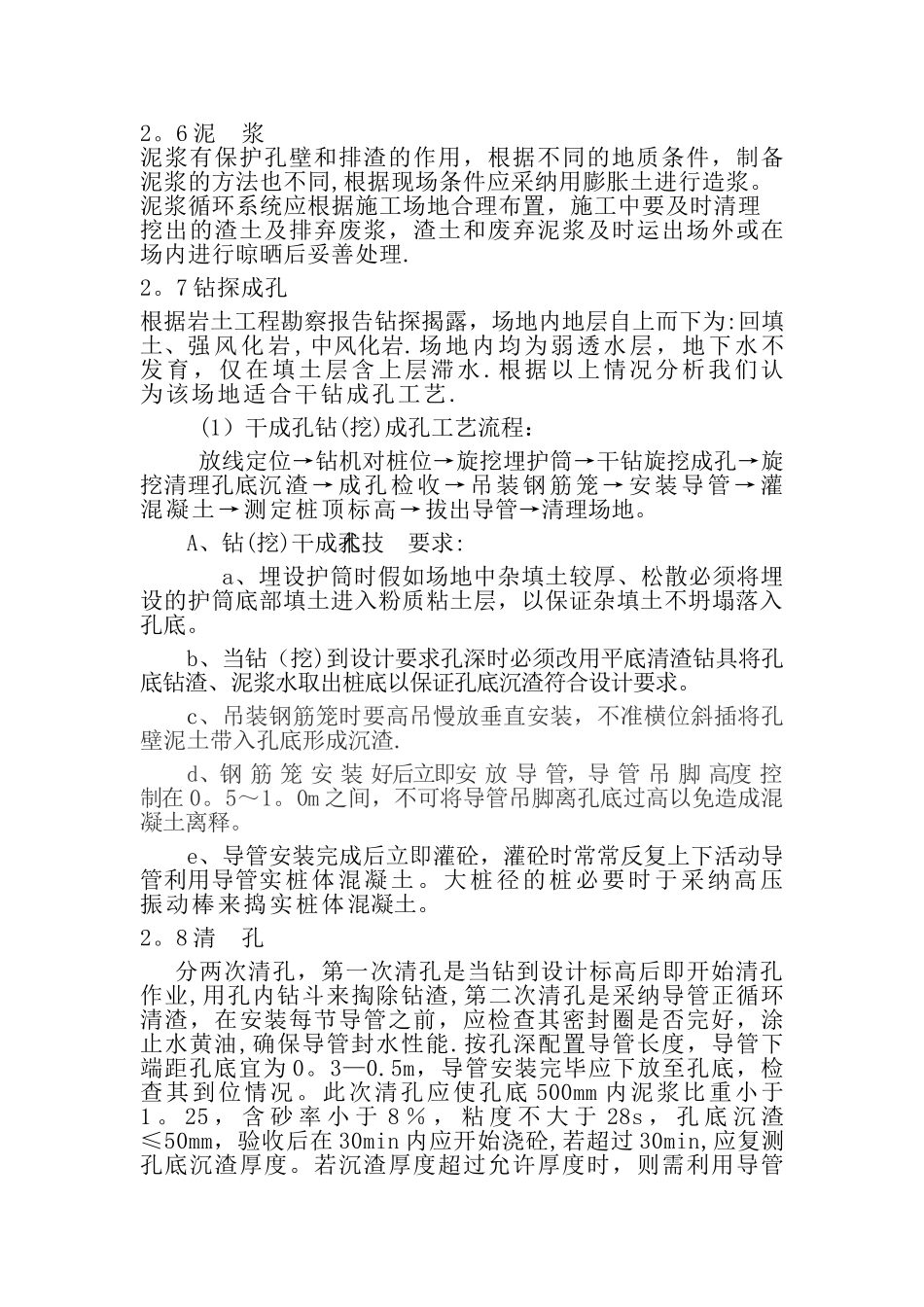

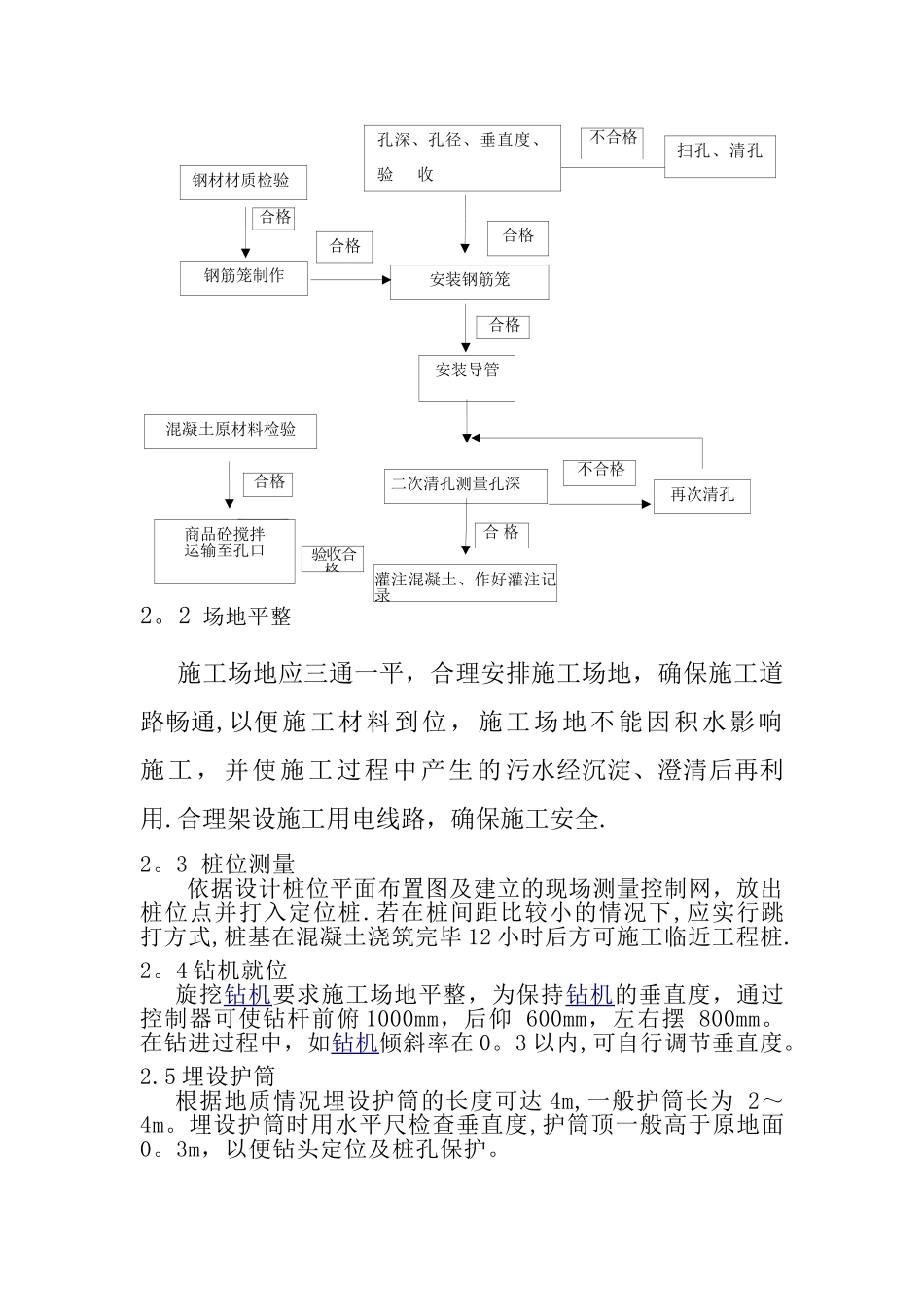

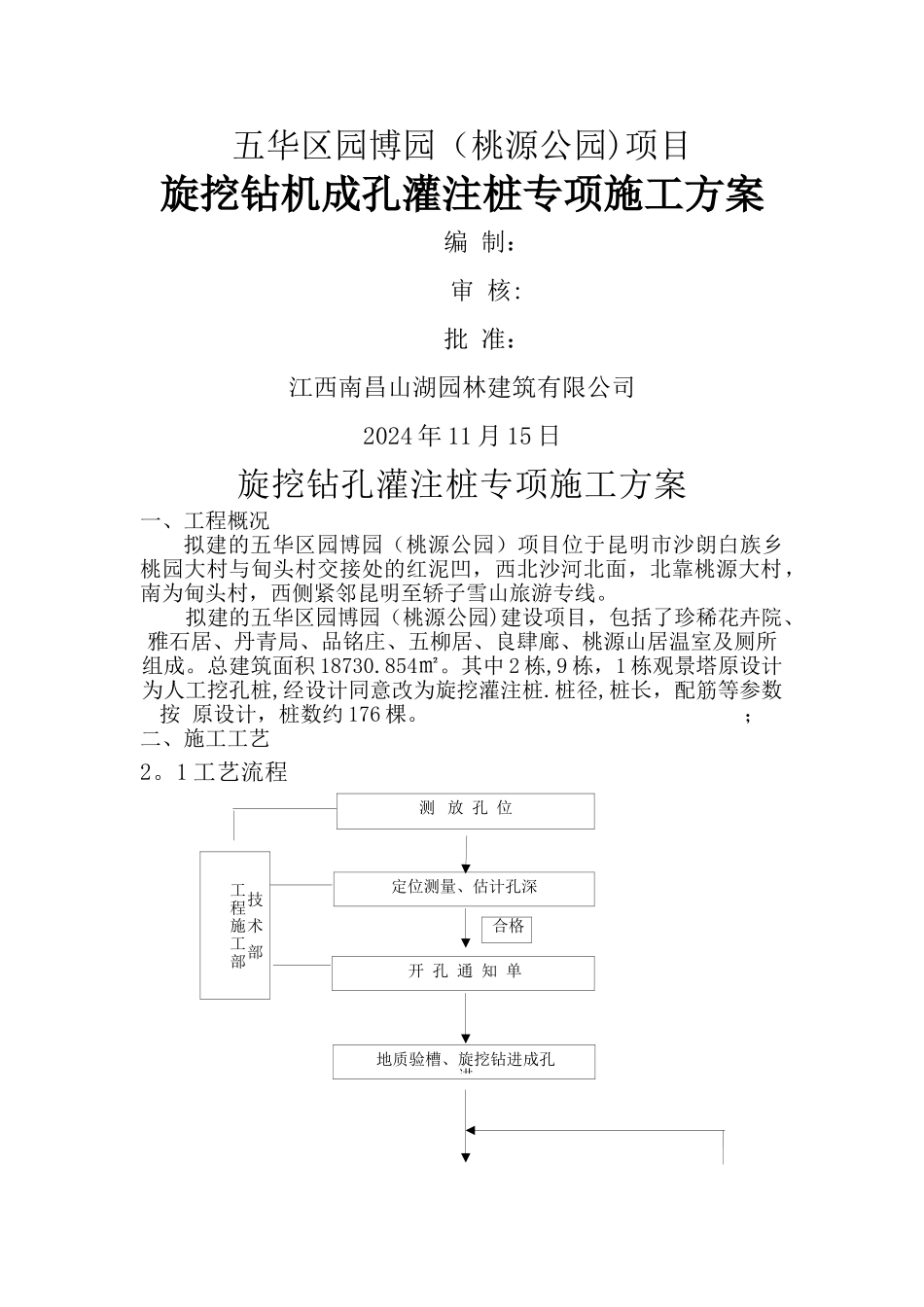

合格五华区园博园（桃源公园)项目旋挖钻机成孔灌注桩专项施工方案编 制：审 核:批 准：江西南昌山湖园林建筑有限公司2024 年 11 月 15 日旋挖钻孔灌注桩专项施工方案一、工程概况拟建的五华区园博园（桃源公园）项目位于昆明市沙朗白族乡桃园大村与甸头村交接处的红泥凹，西北沙河北面，北靠桃源大村，南为甸头村，西侧紧邻昆明至轿子雪山旅游专线。 拟建的五华区园博园（桃源公园)建设项目，包括了珍稀花卉院、雅石居、丹青局、品铭庄、五柳居、良肆廊、桃源山居温室及厕所组成。总建筑面积 18730.854㎡。其中 2 栋,9 栋，1 栋观景塔原设计为人工挖孔桩,经设计同意改为旋挖灌注桩.桩径,桩长，配筋等参数按 原设计，桩数约 176 棵。 ；二、施工工艺2。1 工艺流程测 放 孔 位定位测量、估计孔深开 孔 通 知 单技 术 部工程施工部地质验槽、旋挖钻进成孔进 不合格合格验收合格合 格合格合 格合格合格合格2。2 场地平整施工场地应三通一平，合理安排施工场地，确保施工道路畅通,以便施工材料到位，施工场地不能因积水影响施工，并使施工过程中产生的 污水经沉淀、澄清后再利用.合理架设施工用电线路，确保施工安全.2。3 桩位测量依据设计桩位平面布置图及建立的现场测量控制网，放出桩位点并打入定位桩.若在桩间距比较小的情况下,应实行跳打方式,桩基在混凝土浇筑完毕 12 小时后方可施工临近工程桩.2。4 钻机就位旋挖钻机 要求施工场地平整，为保持钻机 的垂直度，通过控制器可使钻杆前俯 1000mm，后仰 600mm，左右摆 800mm。在钻进过程中，如钻机 倾斜率在 0。3 以内,可自行调节垂直度。2.5 埋设护筒根据地质情况埋设护筒的长度可达 4m,一般护筒长为 2～4m。埋设护筒时用水平尺检查垂直度,护筒顶一般高于原地面0。3m，以便钻头定位及桩孔保护。钢材材质检验钢筋笼制作混凝土原材料检验商品砼搅拌运输至孔口二次清孔测量孔深孔深、孔径、垂直度、验 收扫孔、清孔不合格安装钢筋笼安装导管再次清孔灌注混凝土、作好灌注记录2。6 泥 浆泥浆有保护孔壁和排渣的作用，根据不同的地质条件，制备泥浆的方法也不同,根据现场条件应采纳用膨胀土进行造浆。泥浆循环系统应根据施工场地合理布置，施工中要及时清理挖出的渣土及排弃废浆，渣土和废弃泥浆及时运出场外或在场内进行晾晒后妥善处理.2。7 钻探成孔根据岩土工程勘察报告钻探揭露，场地内地层自上而下为:回填土、强 风 化 岩 , 中风化岩.场地...
