旋挖钻孔灌注桩混凝土工程技术交底VIP专享

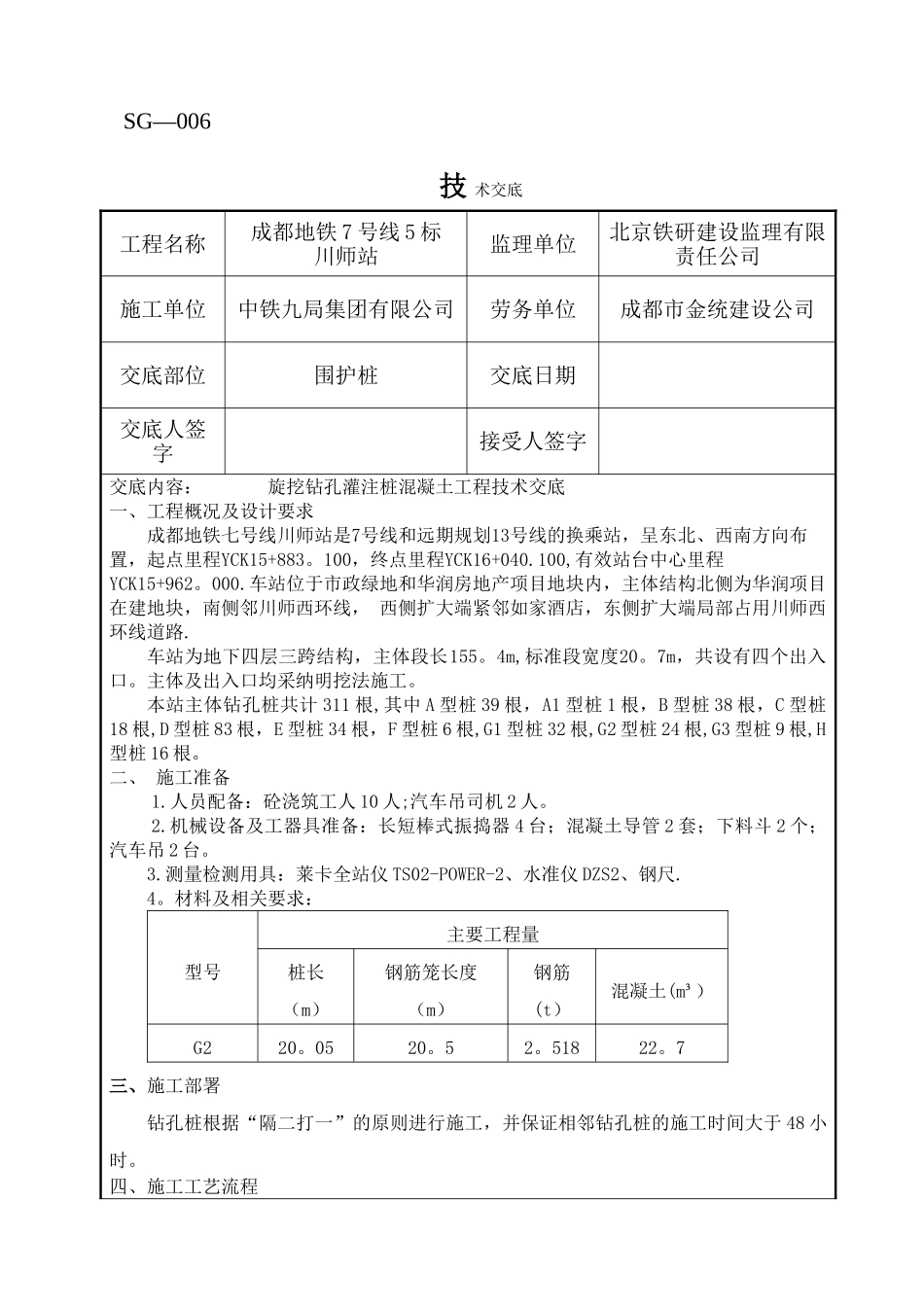

SG—006 技 术交底工程名称成都地铁 7 号线 5 标川师站监理单位北京铁研建设监理有限责任公司施工单位中铁九局集团有限公司劳务单位成都市金统建设公司交底部位围护桩交底日期交底人签字接受人签字交底内容： 旋挖钻孔灌注桩混凝土工程技术交底一、工程概况及设计要求成都地铁七号线川师站是7号线和远期规划13号线的换乘站，呈东北、西南方向布置，起点里程YCK15+883。100，终点里程YCK16+040.100,有效站台中心里程YCK15+962。000.车站位于市政绿地和华润房地产项目地块内，主体结构北侧为华润项目在建地块，南侧邻川师西环线， 西侧扩大端紧邻如家酒店，东侧扩大端局部占用川师西环线道路.车站为地下四层三跨结构，主体段长155。4m,标准段宽度20。7m，共设有四个出入口。主体及出入口均采纳明挖法施工。本站主体钻孔桩共计 311 根,其中 A 型桩 39 根，A1 型桩 1 根，B 型桩 38 根，C 型桩18 根,D 型桩 83 根，E 型桩 34 根，F 型桩 6 根,G1 型桩 32 根,G2 型桩 24 根,G3 型桩 9 根,H型桩 16 根。二、 施工准备1.人员配备：砼浇筑工人 10 人;汽车吊司机 2 人。2.机械设备及工器具准备：长短棒式振捣器 4 台；混凝土导管 2 套；下料斗 2 个；汽车吊 2 台。3.测量检测用具：莱卡全站仪 TS02-POWER-2、水准仪 DZS2、钢尺.4。材料及相关要求：型号主要工程量桩长（m）钢筋笼长度（m）钢筋(t）混凝土(m³）G220。0520。52。51822。7三、施工部署钻孔桩根据“隔二打一”的原则进行施工，并保证相邻钻孔桩的施工时间大于 48 小时。四、施工工艺流程五、施工方法：1。安装混凝土导管砼采纳导管灌注，导管内径为 200mm，螺丝扣连接。（1)检查导管外观,导管内壁应圆滑、顺直、光洁和无局部凹凸.局部沾有灰浆处应清理洁净，有局部凸凹的导管不予使用。(2)导管试拼、编号根据护筒顶标高,孔底标高，考虑垫木高度，计算导管所需长度对导管进行试拼(标准导管长度一般为 4m、3m、2。5m、2m、1m、0。5m），符合长度要求后，对导管进行编号。试拼时最上端导管用单节长度较短的导管(0。5m)，最底节导管采纳单节长度较长的导管（4.0m）。（3）导管采纳吊车配合人工安装，导管安放时，眼观，人工配合扶稳使位置居钢筋笼中心，然后稳步沉放、防止卡挂钢筋骨架和碰撞孔壁.安装时用吊车先将导管放至孔底，然后再将导管提起 40cm，使导管底距孔底 40cm。（4）导管高度确定后，用枕木调整导管卡盘高度，用卡...
