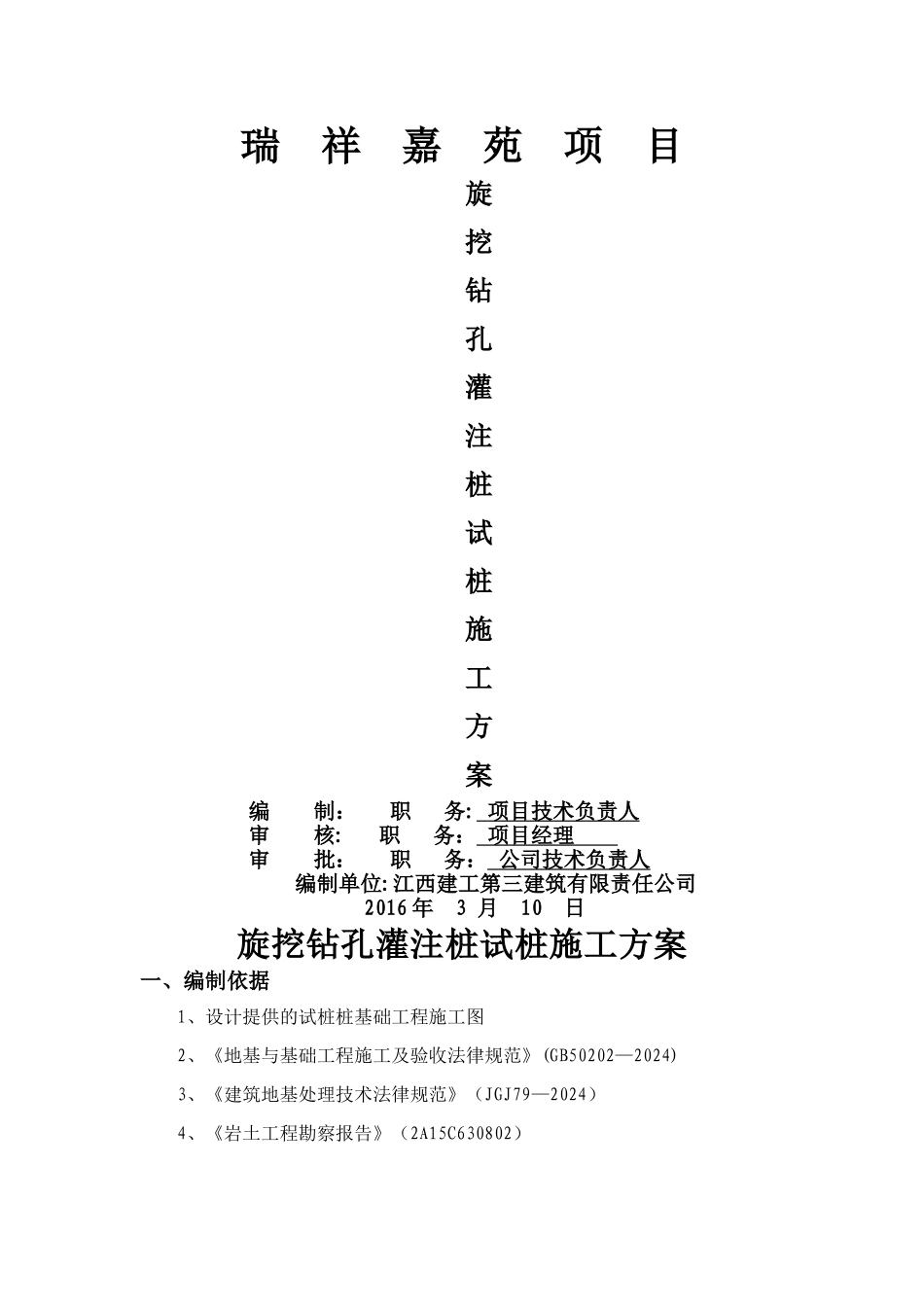

瑞 祥 嘉 苑 项 目旋挖钻孔灌注桩试桩施工方案编 制: 职 务: 项目技术负责人 审 核: 职 务: 项目经理 审 批: 职 务: 公司技术负责人 编制单位:江西建工第三建筑有限责任公司2016 年 3 月 10 日旋挖钻孔灌注桩试桩施工方案一、编制依据1、设计提供的试桩桩基础工程施工图2、《地基与基础工程施工及验收法律规范》(GB50202—2024)3、《建筑地基处理技术法律规范》(JGJ79—2024)4、《岩土工程勘察报告》(2A15C630802)5、《建筑地基基础设计法律规范》(GBJ50007-2024)6、《工业建筑防腐蚀设计法律规范》GB50046—20247、《建筑桩基技术法律规范》(JGJ94-2024)8、《混凝土结构工程施工质量验收法律规范》(GB50204—2024)9、《建筑机械使用安全技术规程》(JGJ33-2024)10、《钢筋焊接及验收规程》(JGJ18-2024)11、现场具体情况二、工程概况本项目位于湾里区兴湾大道西侧、江西中医药大学南侧、江西警察学院北侧,试桩区域为瑞祥嘉苑高层区,试桩桩基类型为旋挖钻孔灌注桩基础,试桩桩径为 700mm,根数为 3 根,试桩的目的是为高层区工程桩提供承载力设计依据。根据地勘报告提供的各土层及岩层的长度和强度及结合设计提供的试桩方案,我项目部建议 1#试桩桩长为 21.5m,极限承载力为7200KN,持力层为强风化⑥—2 层;4#试桩桩长为 23.5m,极限承载力为 7200KN,持力层为强风化⑥—2 层;5#试桩桩长为 27m,极限承载力为 7200KN,持力层为强风化⑥—1 层;混凝土强度等级:桩为 C35;桩纵向钢筋采纳 8 根直径 Φ14;螺旋箍采纳直径 Φ8、间距250mm,加密段长度为 3500mm 间距 100mm;每 2000mm 设置一道 Φ14加劲箍;纵向钢筋采纳单面焊接,焊接长度不小于 10d,箍筋与纵筋交接处焊牢.桩身钢筋混凝土保护层厚度为 50mm。三、工程地质概况 详见瑞祥嘉苑项目二期岩土工程勘察报告。四、施工工艺合格合格合格合格4。1 工艺流程钢材材质检验钢筋笼制作测 放 孔 位定位测量、估计孔深开 孔 通 知 单技 术 部工程施工部孔深、孔径、垂直度、验 收扫孔、清孔不合格安装钢筋笼地质验槽、旋挖钻进成孔进 不合格验收合格合 格合格合 格合格4.2 场地平整原施工场地高低不平,为便于桩基混凝土的浇筑,对应试桩部位修筑临时便道,确保桩机的行走及成孔后混凝土的浇捣。4。3 桩位测量依据设计桩位平面布置图及建立的现场测量控制网,放出桩位点并打入定位桩.4.4 钻机就位旋挖钻机要求施...
