普天综合布线方案模版

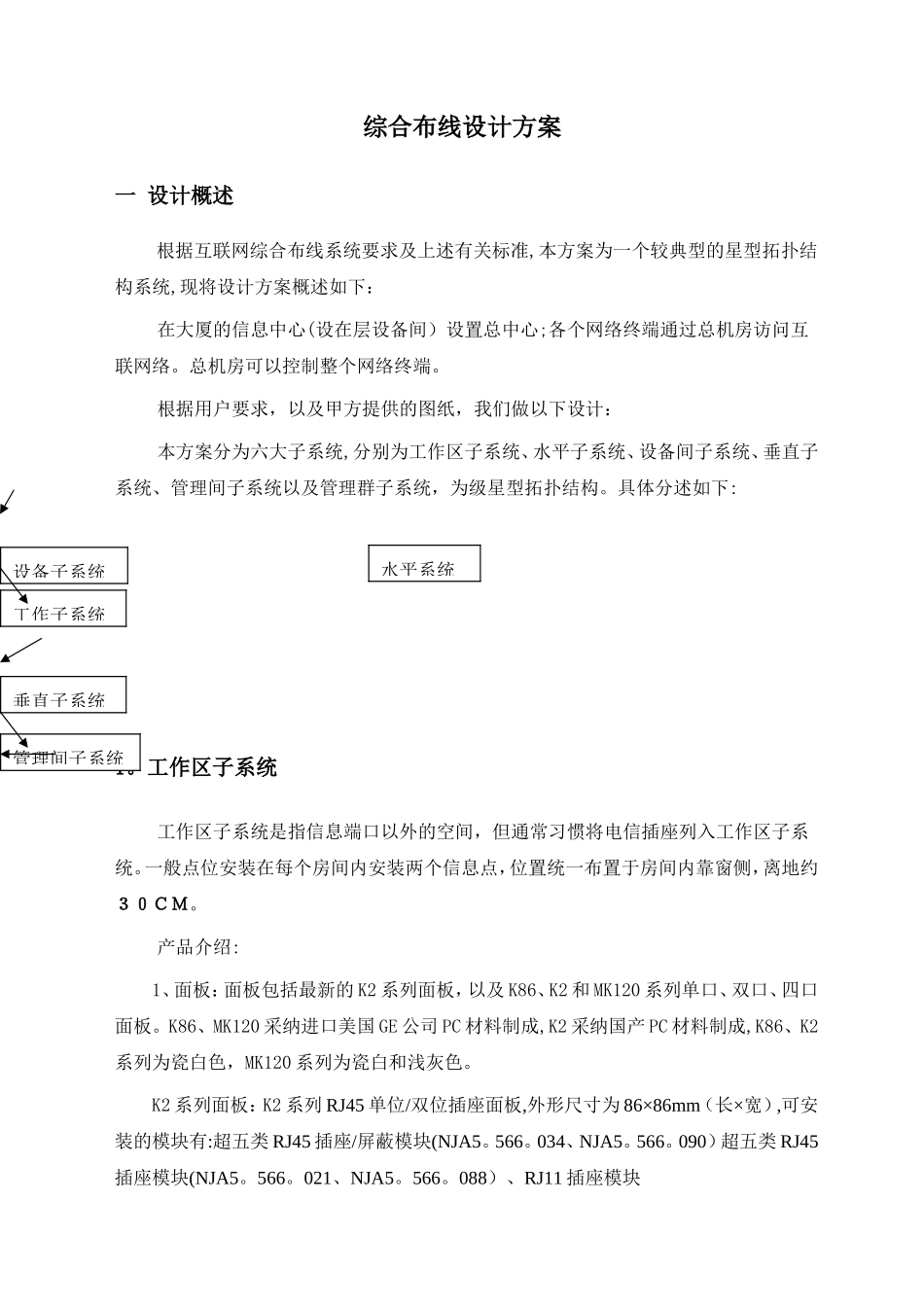

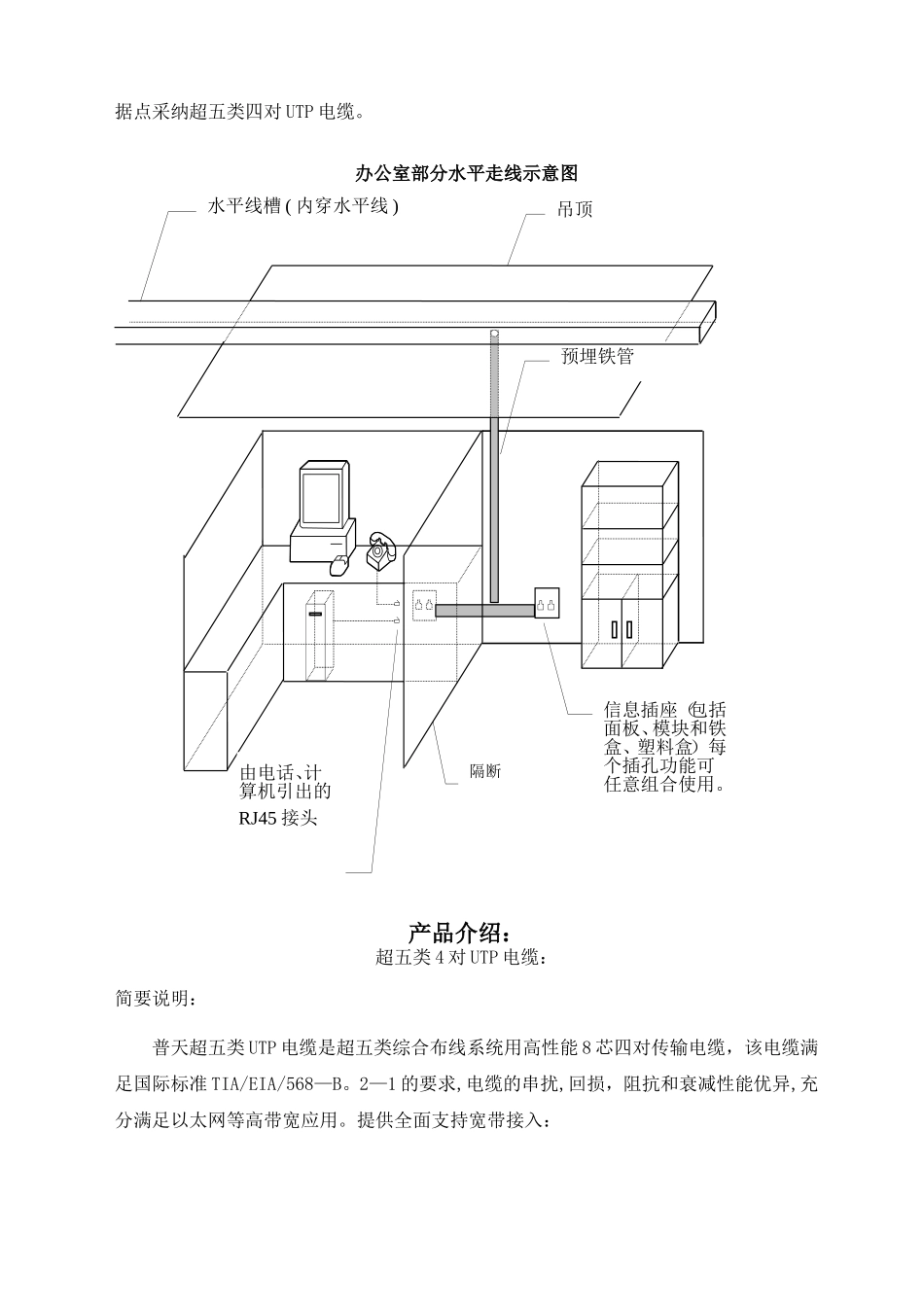

综合布线设计方案一 设计概述根据互联网综合布线系统要求及上述有关标准,本方案为一个较典型的星型拓扑结构系统,现将设计方案概述如下：在大厦的信息中心(设在层设备间）设置总中心;各个网络终端通过总机房访问互联网络。总机房可以控制整个网络终端。根据用户要求，以及甲方提供的图纸，我们做以下设计：本方案分为六大子系统,分别为工作区子系统、水平子系统、设备间子系统、垂直子系统、管理间子系统以及管理群子系统，为级星型拓扑结构。具体分述如下:1。工作区子系统工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。一般点位安装在每个房间内安装两个信息点，位置统一布置于房间内靠窗侧，离地约３０ＣＭ。产品介绍:1、面板：面板包括最新的 K2 系列面板，以及 K86、K2 和 MK120 系列单口、双口、四口面板。K86、MK120 采纳进口美国 GE 公司 PC 材料制成,K2 采纳国产 PC 材料制成,K86、K2系列为瓷白色，MK120 系列为瓷白和浅灰色。K2 系列面板：K2 系列 RJ45 单位/双位插座面板,外形尺寸为 86×86mm（长×宽）,可安装的模块有:超五类 RJ45 插座/屏蔽模块(NJA5。566。034、NJA5。566。090）超五类 RJ45插座模块(NJA5。566。021、NJA5。566。088）、RJ11 插座模块工作子系统 水平系统设备子系统管理间子系统垂直子系统（NJA5。566。022、NJA5.566.037、NJA5.566。091)、CATV 插座模块（TV.01）等，自由组合成多种多媒体应用.该面板可安装以上模块配合(底座）明装盒（NJA6.670。020）用于墙面明装。2、超五类 RJ45 数据模块：普天超五类 RJ45 插座模块是根据国际标准 TIA/EIA-568-B.2-1 设计制造的性能优异的免工具 8 线插座模块，模块的电路板和簧片采纳专利的平衡技术，使衰减、回损和近端、远端串扰方面的性能超过五类标准的要求,传输带宽超过 155MHz。安装全面兼容普天各类面板和快速安装板.技术说明:●IDC：簧片接触针部位镀金 50μ（inch），可连接线径 0。5mm-O。65mm,卡接可重复次数>200 次 。●接触电阻(不包括体电阻）：正常大气压条件下接触电阻≤2.5mΩ●绝缘电阻:正常大气压条件下绝缘电阻≥10000MΩ●抗电强度：DC 1000V(AV 700V）1 分钟无击穿和飞弧现象●寿命：插头插座可重复插拔次数≥750 次●材料：PC●颜色:白色●技术质量标准:ISO/IEC11801K2 系列单、双位面板超五类RJ45插座模块2。水平布线子系统水平布线子系统为配线间水平配线架至各个办公区...
