智能照明施工方案

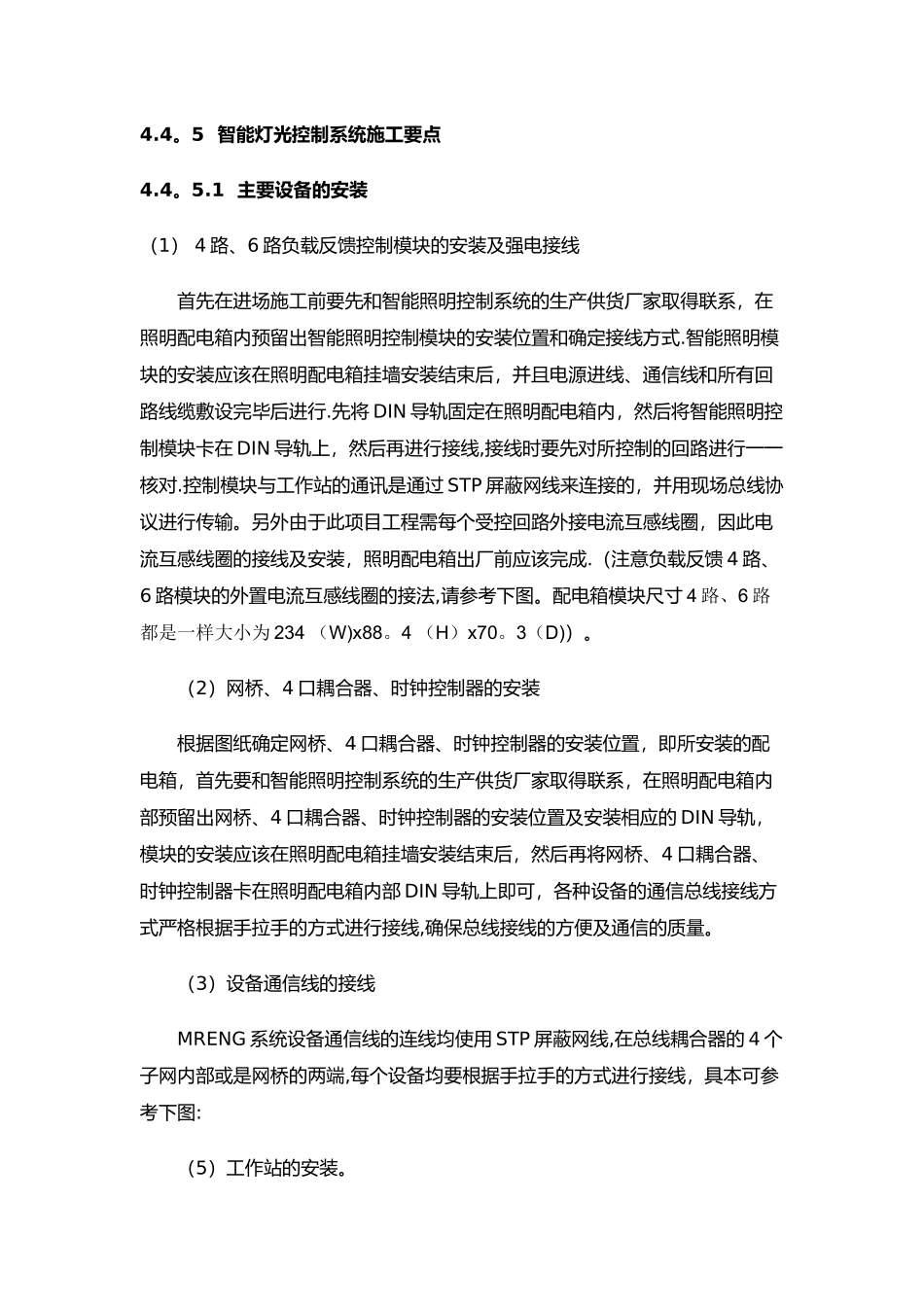

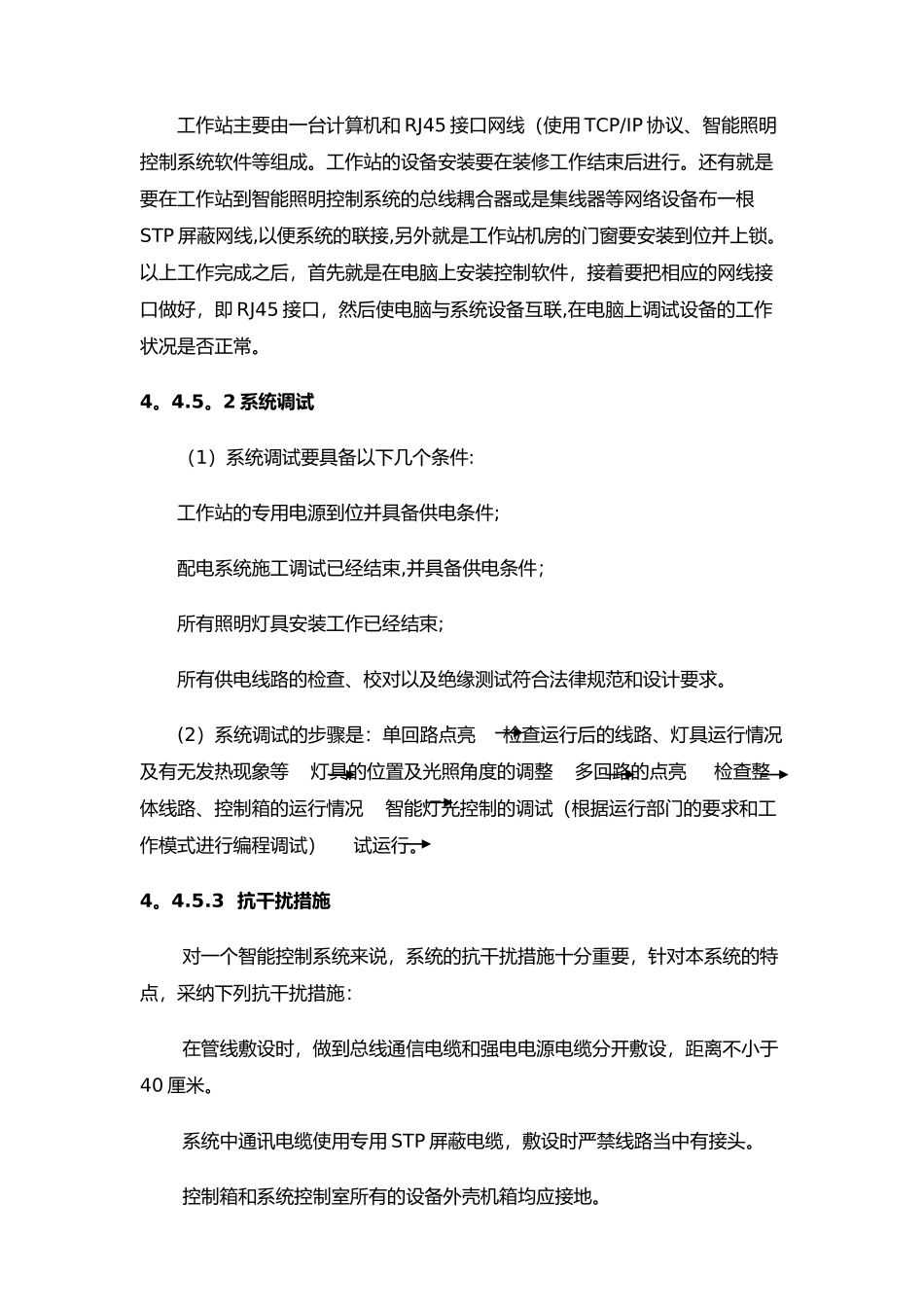

4.4。5 智能灯光控制系统施工要点4.4。5.1 主要设备的安装（1） 4 路、6 路负载反馈控制模块的安装及强电接线首先在进场施工前要先和智能照明控制系统的生产供货厂家取得联系，在照明配电箱内预留出智能照明控制模块的安装位置和确定接线方式.智能照明模块的安装应该在照明配电箱挂墙安装结束后，并且电源进线、通信线和所有回路线缆敷设完毕后进行.先将 DIN 导轨固定在照明配电箱内，然后将智能照明控制模块卡在 DIN 导轨上，然后再进行接线,接线时要先对所控制的回路进行一一核对.控制模块与工作站的通讯是通过 STP 屏蔽网线来连接的，并用现场总线协议进行传输。另外由于此项目工程需每个受控回路外接电流互感线圈，因此电流互感线圈的接线及安装，照明配电箱出厂前应该完成.（注意负载反馈 4 路、6 路模块的外置电流互感线圈的接法,请参考下图。配电箱模块尺寸 4 路、6 路都是一样大小为 234 （W)x88。4 （H）x70。3（D)）。（2）网桥、4 口耦合器、时钟控制器的安装根据图纸确定网桥、4 口耦合器、时钟控制器的安装位置，即所安装的配电箱，首先要和智能照明控制系统的生产供货厂家取得联系，在照明配电箱内部预留出网桥、4 口耦合器、时钟控制器的安装位置及安装相应的 DIN 导轨，模块的安装应该在照明配电箱挂墙安装结束后，然后再将网桥、4 口耦合器、时钟控制器卡在照明配电箱内部 DIN 导轨上即可，各种设备的通信总线接线方式严格根据手拉手的方式进行接线,确保总线接线的方便及通信的质量。（3）设备通信线的接线MRENG 系统设备通信线的连线均使用 STP 屏蔽网线,在总线耦合器的 4 个子网内部或是网桥的两端,每个设备均要根据手拉手的方式进行接线，具本可参考下图:（5）工作站的安装。工作站主要由一台计算机和 RJ45 接口网线（使用 TCP/IP 协议、智能照明控制系统软件等组成。工作站的设备安装要在装修工作结束后进行。还有就是要在工作站到智能照明控制系统的总线耦合器或是集线器等网络设备布一根STP 屏蔽网线,以便系统的联接,另外就是工作站机房的门窗要安装到位并上锁。以上工作完成之后，首先就是在电脑上安装控制软件，接着要把相应的网线接口做好，即 RJ45 接口，然后使电脑与系统设备互联,在电脑上调试设备的工作状况是否正常。4。4.5。2 系统调试（1）系统调试要具备以下几个条件:工作站的专用电源到位并具备供电条件;配电系统施工调试已经结束,并具备供电条件；所有照明灯具安装工...
