暖通设备安装施工方案

暖通设备安装施工方案_第1页
1/14

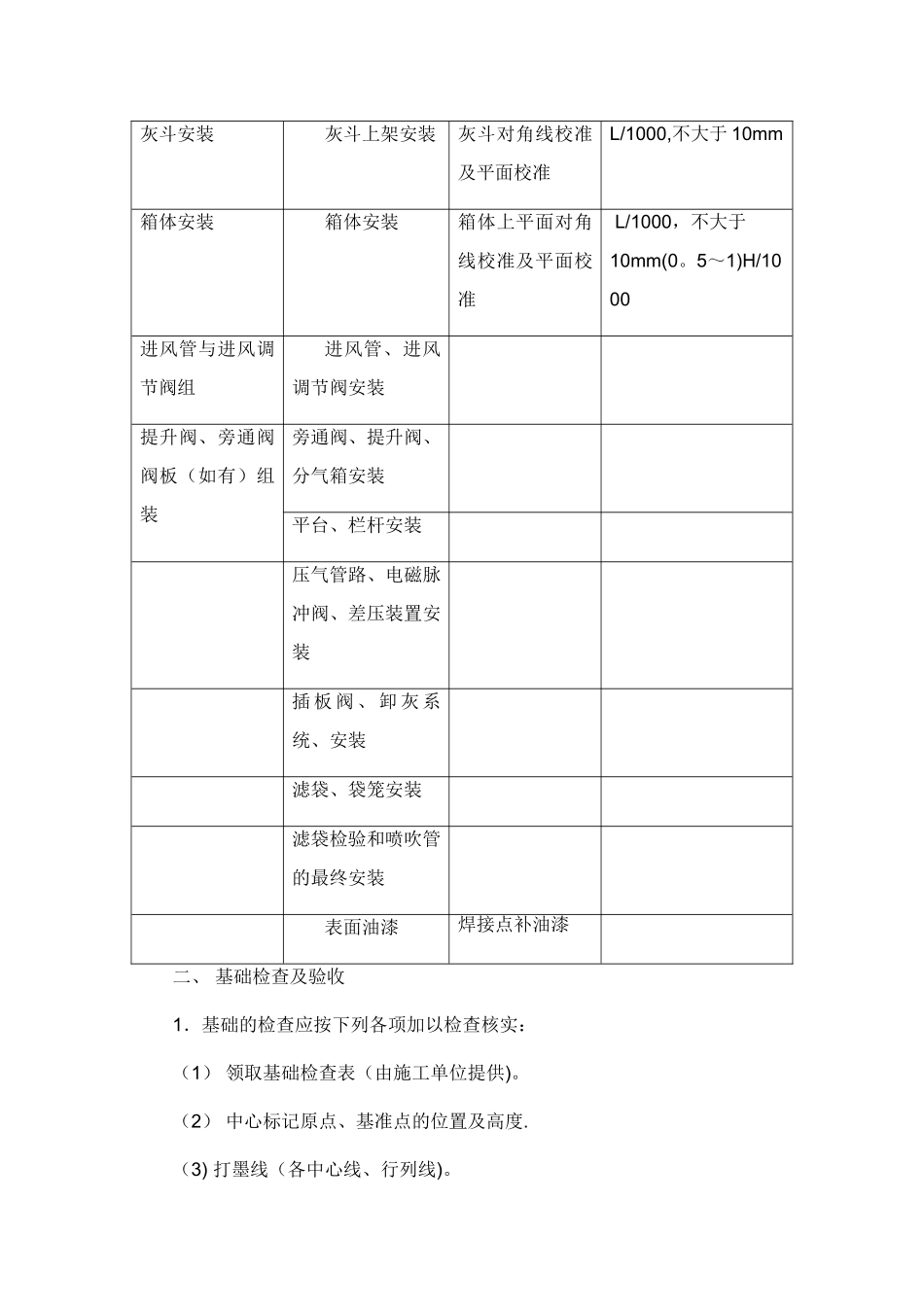

暖通设备安装施工方案_第2页
2/14
暖通设备安装施工方案_第3页
3/14
第一章 工程概况1。1 概述此工程为铜陵有色铜冶炼工艺技术改造(“双闪”厂区工程)配料与运输设备及除尘风管安装工程,由中国瑞林工程技术有限公司设计,施施工场地点在冶炼区配料与运输厂房内。主要工作量如下表:名称规格型号单位数量备注气箱脉冲袋式除尘器QMC32—3台3风管2mmm21000管件4mmm28001。2 编制依据1。2。1 《通风与空调工程质量验收法律规范》GB50243—20241。2.2 《通风管道技术规程》JGJ141-20241.2。3 《工业金属管道工程施工及验收法律规范》GB50235—971。2.4 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-981。2。5 施工图纸及厂家技术要求1。3 施工准备1。3.1 图纸会审,认真的消化图纸的内容,了解工艺流程,对图纸上不理解的问题,要询问设计单位的设计人员。1。3。2 检查土建工程与管道相关的项目是否合格及存在的问题。1.3。3 与管道连接的机械设备已找正合格,并已紧固.1.3.4 施工人员到位.1.3。5 材料及设备到位。一、设备 安装顺序考虑吊装顺序和安装空间余地,一般情况下应按下列流程进行安装作业:地 面 工 作本 体 安 装本 体 校 准 测 量基础检查与验收下部框架安装基础平面对角线水平的校准L/1000,不大于 10mm (0.5~1)H/1000灰斗安装灰斗上架安装灰斗对角线校准及平面校准L/1000,不大于 10mm箱体安装箱体安装箱体上平面对角线校准及平面校准 L/1000,不大于10mm(0。5~1)H/1000进风管与进风调节阀组进风管、进风调节阀安装提升阀、旁通阀阀板(如有)组装旁通阀、提升阀、分气箱安装平台、栏杆安装压气管路、电磁脉冲阀、差压装置安装插 板 阀 、 卸 灰 系统、安装滤袋、袋笼安装滤袋检验和喷吹管的最终安装表面油漆焊接点补油漆二、 基础检查及验收1.基础的检查应按下列各项加以检查核实:(1) 领取基础检查表(由施工单位提供)。(2) 中心标记原点、基准点的位置及高度.(3) 打墨线(各中心线、行列线)。(4) 基础表面应平坦,无明显的倾斜或凹凸,基础的各部表面也应光滑平整。(5) 预埋地脚螺栓的位置尺寸和预留高度。(7) 以原点或基准点为准,进行柱中心线及基础高度的实测一定要和图面相符.(8) 各行列线的尺寸应与图面相符,相同尺寸的对角线应相等.(9) 测量工具:钢尺和水平仪。2.基础的验收:基础的验收应由监理单位、基础施工单位及设备安装单位一起到现场,按上述要求进行验收,并填写基础检查表。三、 灰斗安装1)所有灰斗均应经检验合格后...
