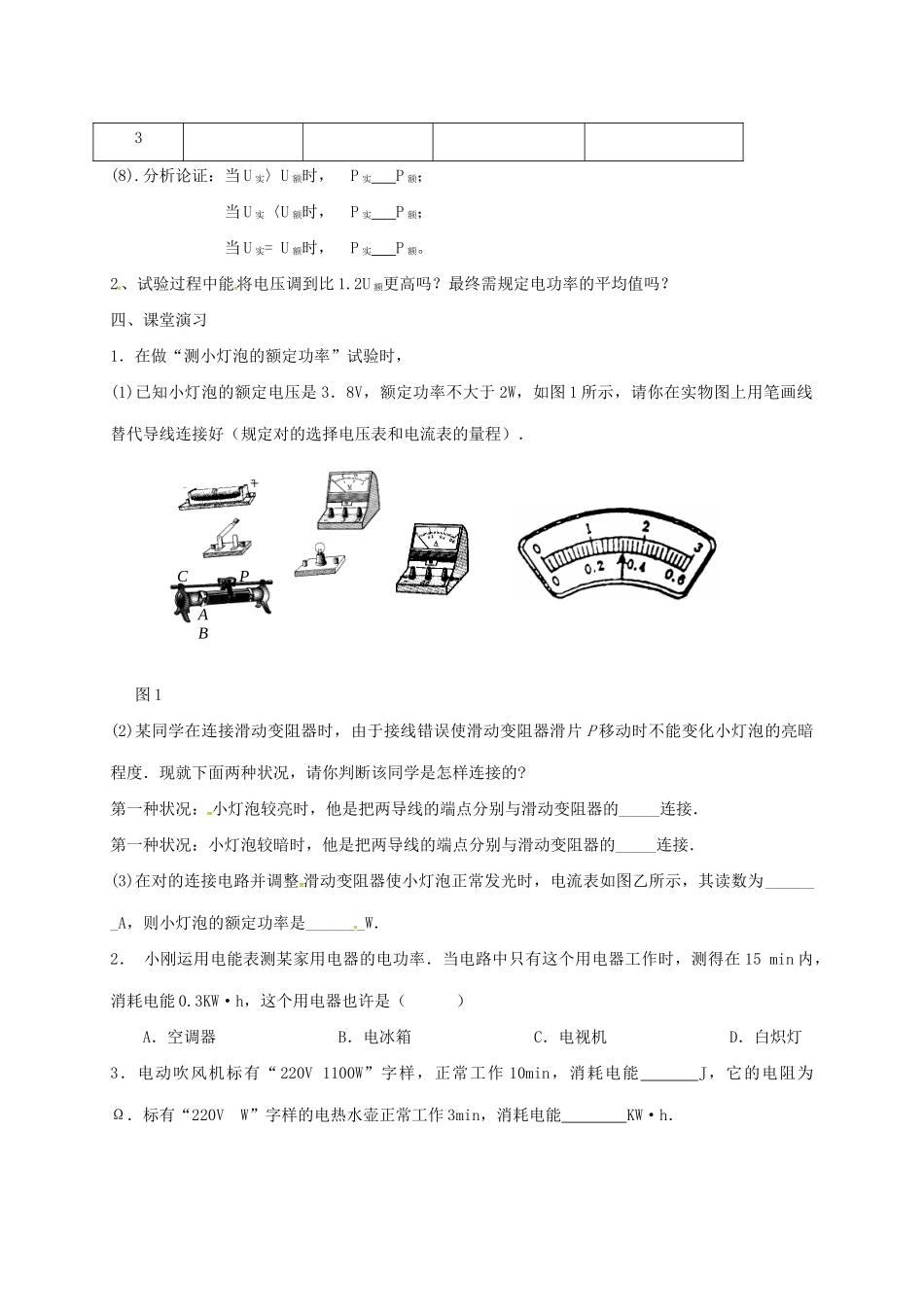

第三节 测量小灯泡的电功率 一、温故知新：1、伏安法测小灯泡电阻的原理和电路图2、电功率的公式及其变形公式3、怎样测用电器的电功率二、重点、难点三、新课1、伏安法测电功率(1)、试验原理： (2)、需要测量的物理量: (3)、试验器材： (4)、器材的作用分别是：电压表： 电流表： 滑动变阻器： (5)、试验电路(6)、连接电路时应注意的问题有：1、 2、 3 、 4、 。 (7)、将试验数据记录在下表试验次数电压 U/V电流 I/A电功率 P/W灯泡的亮度123(8).分析论证：当 U 实〉U 额时， P 实 P 额；当 U 实〈U 额时， P 实 P 额；当 U 实= U 额时， P 实 P 额。2、试验过程中能将电压调到比 1.2U 额更高吗？最终需规定电功率的平均值吗？四、课堂演习1．在做“测小灯泡的额定功率”试验时，(1)已知小灯泡的额定电压是 3．8V，额定功率不大于 2W，如图 1 所示，请你在实物图上用笔画线替代导线连接好（规定对的选择电压表和电流表的量程）． 图 1(2)某同学在连接滑动变阻器时，由于接线错误使滑动变阻器滑片 P 移动时不能变化小灯泡的亮暗程度．现就下面两种状况，请你判断该同学是怎样连接的?第一种状况： 小灯泡较亮时，他是把两导线的端点分别与滑动变阻器的_____连接．第一种状况：小灯泡较暗时，他是把两导线的端点分别与滑动变阻器的_____连接．(3)在对的连接电路并调整 滑动变阻器使小灯泡正常发光时，电流表如图乙所示，其读数为_______A，则小灯泡的额定功率是_______W．2． 小刚运用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在 15 min 内，消耗电能 0.3KW·h，这个用电器也许是（ ） A．空调器 B．电冰箱 C．电视机 D．白炽灯3．电动吹风机标有“220V 1100W”字样，正常工作 10min，消耗电能 J，它的电阻为 Ω．标有“220V W”字样的电热水壶正常工作 3min，消耗电能 KW·h．+C P DA B五、作业 P98 1、3、4
