2025年沈阳建筑大学继续教育学院毕业设计

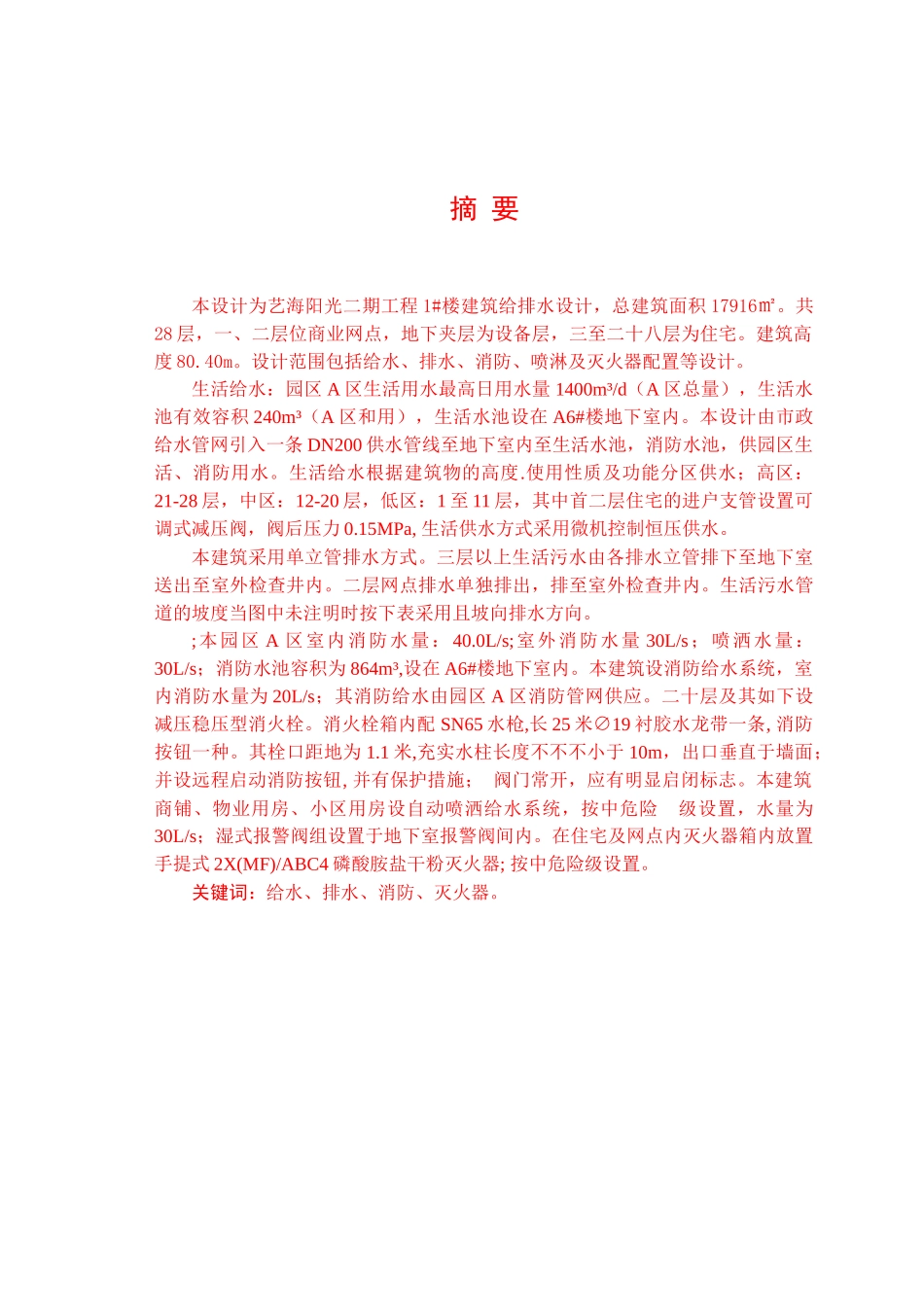

2025年沈阳建筑大学继续教育学院毕业设计_第1页
1/73

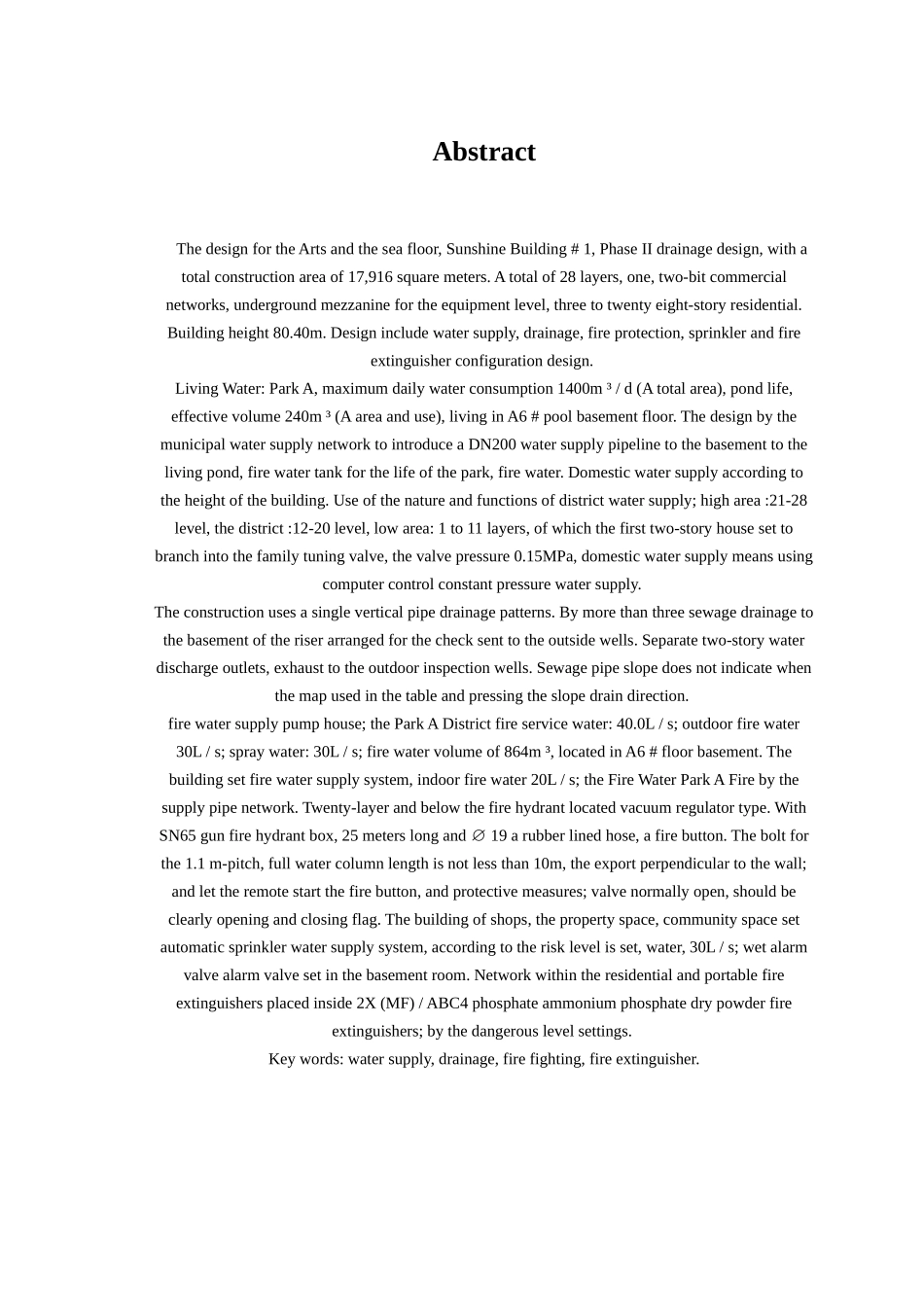

2025年沈阳建筑大学继续教育学院毕业设计_第2页
2/73

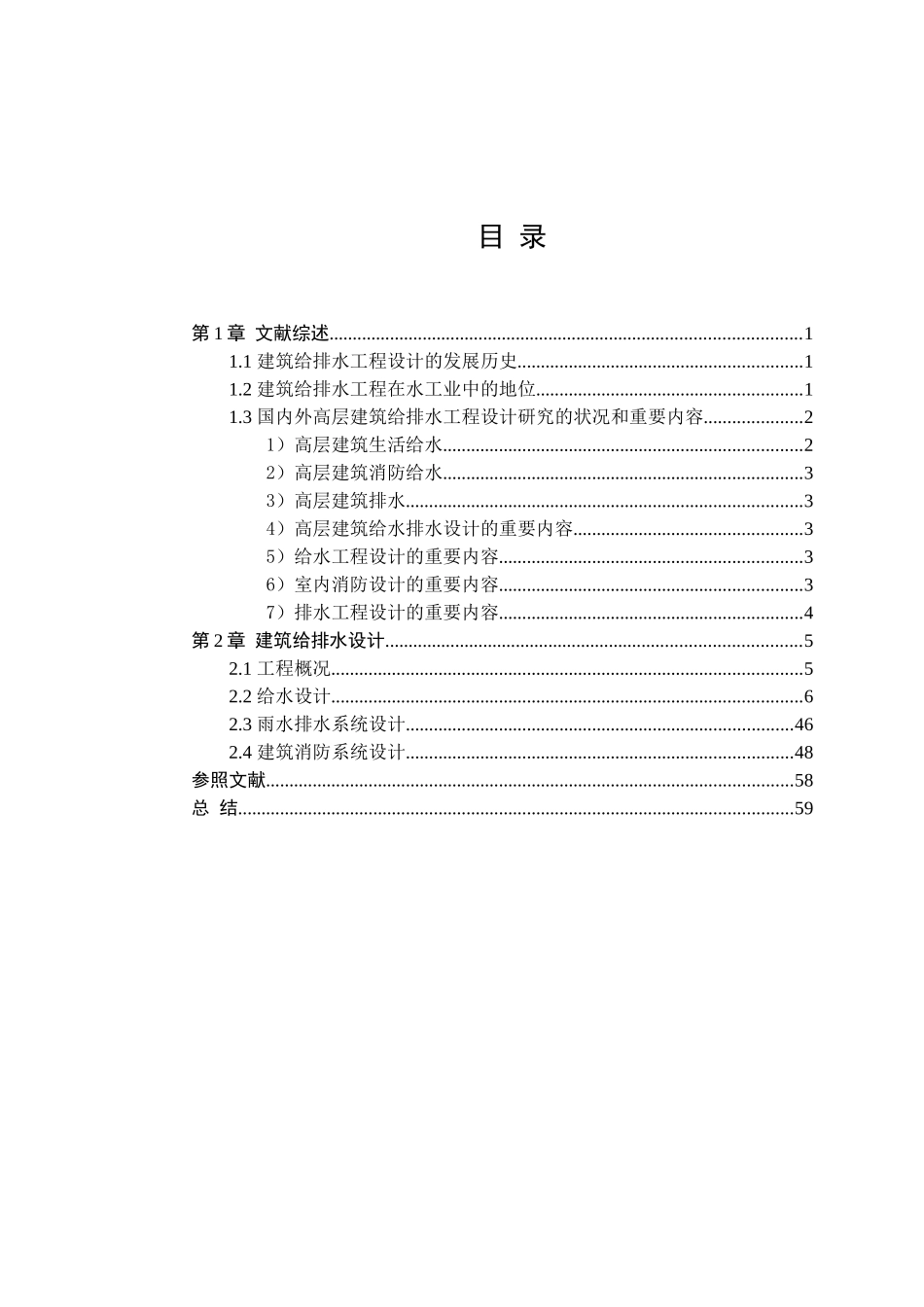

2025年沈阳建筑大学继续教育学院毕业设计_第3页
3/73
摘 要本设计为艺海阳光二期工程 1#楼建筑给排水设计,总建筑面积 17916㎡。共28 层,一、二层位商业网点,地下夹层为设备层,三至二十八层为住宅。建筑高度 80.40m。设计范围包括给水、排水、消防、喷淋及灭火器配置等设计。生活给水:园区 A 区生活用水最高日用水量 1400m³/d(A 区总量),生活水池有效容积 240m³(A 区和用),生活水池设在 A6#楼地下室内。本设计由市政给水管网引入一条 DN200 供水管线至地下室内至生活水池,消防水池,供园区生活、消防用水。生活给水根据建筑物的高度.使用性质及功能分区供水;高区:21-28 层,中区:12-20 层,低区:1 至 11 层,其中首二层住宅的进户支管设置可调式减压阀,阀后压力 0.15MPa, 生活供水方式采用微机控制恒压供水。本建筑采用单立管排水方式。三层以上生活污水由各排水立管排下至地下室送出至室外检查井内。二层网点排水单独排出,排至室外检查井内。生活污水管道的坡度当图中未注明时按下表采用且坡向排水方向。;本园区 A 区室内消防水量:40.0L/s;室外消防水量 30L/s;喷洒水量:30L/s;消防水池容积为 864m³,设在 A6#楼地下室内。本建筑设消防给水系统,室内消防水量为 20L/s;其消防给水由园区 A 区消防管网供应。二十层及其如下设减压稳压型消火栓。消火栓箱内配 SN65 水枪,长 25 米∅19 衬胶水龙带一条, 消防按钮一种。其栓口距地为 1.1 米,充实水柱长度不不不小于 10m,出口垂直于墙面;并设远程启动消防按钮, 并有保护措施; 阀门常开,应有明显启闭标志。本建筑商铺、物业用房、小区用房设自动喷洒给水系统,按中危险 级设置,水量为30L/s;湿式报警阀组设置于地下室报警阀间内。在住宅及网点内灭火器箱内放置手提式 2X(MF)/ABC4 磷酸胺盐干粉灭火器; 按中危险级设置。关键词:给水、排水、消防、灭火器。 Abstract The design for the Arts and the sea floor, Sunshine Building # 1, Phase II drainage design, with a total construction area of 17,916 square meters. A total of 28 layers, one, two-bit commercial networks, underground mezzanine for the equipment level, three to twenty eight-story residential. Building height 80.40m. Design include water supply, drainage, fire protection, sprinkler and fire extinguisher configuration...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年沈阳建筑大学继续教育学院毕业设计
